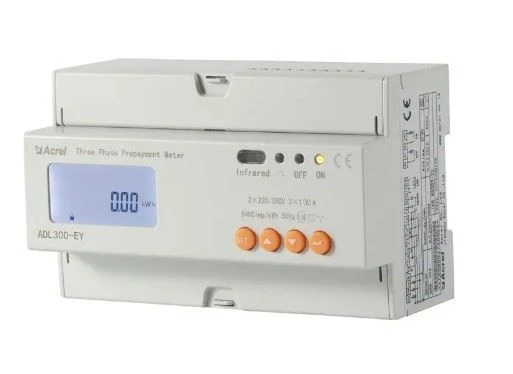

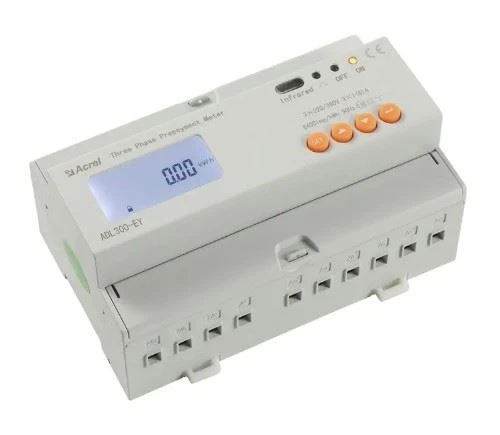

Háromfázisú előre fizetett energiamérő

● Mérés: 3 fázisú kWh (0.5s osztály), kVarh, aktív teljesítmény, reaktív teljesítmény, áram, feszültség és stb.
● Névleges feszültség: 3x380 ~ 456V AC és 45 ~ 65Hz (a feszültségjel bemenet mérő tápegységként is szolgált)
● Névleges áram: 3x10(80)AC (közvetlen kapcsolat); 3x1(6)AC (CD-n keresztül csatlakozik)
● Kommunikáció: RS485 (MODBUS-RTU); Infravörös
● Automatikus vezérlés: Beépített holding relé a kikapcsolás vezérléséhez
● Többdíjas és több tarifa: 4 tarifa (Spike, Peak, Valley és Flat kWh egységár)

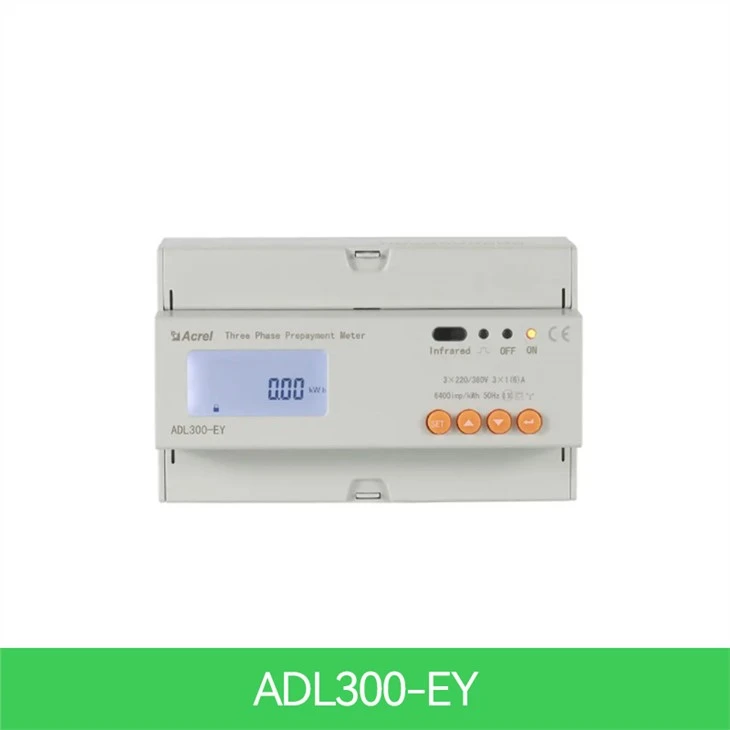

● Modell: ADL300-EY

Leírás

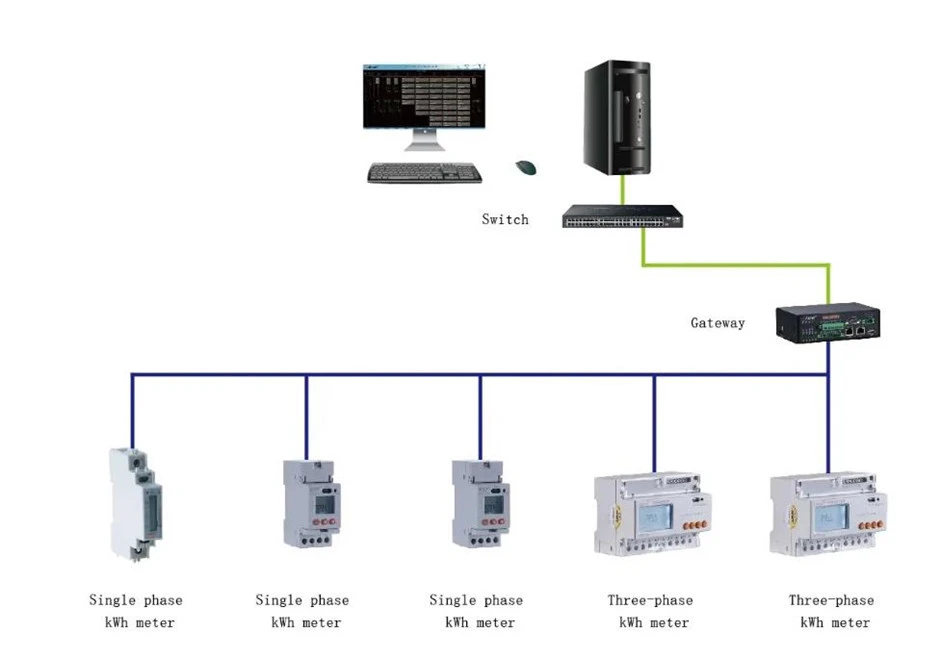

Jelenleg az Acrel három előre fizetett energiamérővel rendelkezik, az ADL100-EY egyfázisú előre fizetett mérőkkel intro-vezérléssel, ADL300-EY háromfázisú előre fizetett mérők intro-vezérléssel és ADF400L előre fizetett energiamérőkkel, széles körben használják az egy- és háromfázisú aktív energia kiszámításához 50 Hz-es frekvencián. A mérő előre fizetett, terhelésszabályozó és RS485 kommunikáció stb. A belső méterek egy kis tartó szünetet, hogy észre az áram be- vagy kikapcsolása. Az Acrel IoT EMS platformmal távvezérléssel valósíthatja meg a tápellátást. Ezek a mérők megfelelnek az elektronikus teljesítménymérők kapcsolódó műszaki követelményeinek az IEC62053-21, IEC62053-22 szabványokban.

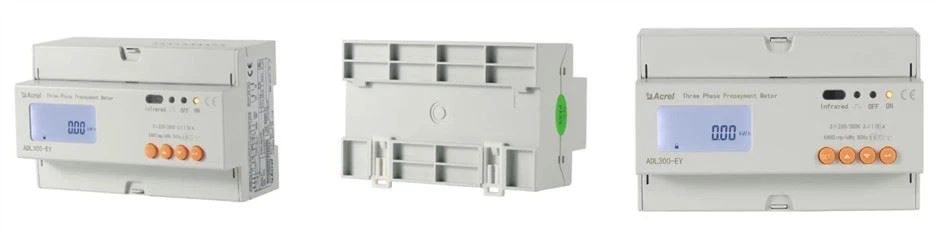

Megjelenés

Paraméterek

Műszaki paraméter		ADL300-EY
Feszültség	Referenciafeszültség	3×220/380V
	Utalás frekvencia	50 Hz
	Fogyasztás	<4va(each>
Aktuális	Bemeneti áram	1. §6)A,10(80)A
	Aktuális kezdés	Csatlakozás közvetlenül: 0.004 Ib, csatlakozás CT-n keresztül: 0.002In
	Fogyasztás	<4va (maximum="">
Mérés teljesítmény	A pontosság mérés	0.5s osztály
Óra pontossága		Hiba ≤0.5s/d
Aktív pulzus	Impulzusszélesség	80ms±20ms
Aktív pulzus	Impulzusállandó	6400imp/kWh,400 imp/kWh
Communicati on	Interfész	RS485(A+、B-)
	Csatlakozási mód	Árnyékolt csavart párvezetők
	Protokoll	MODBUS-RTU

Funkció

Függvény neve	Funkció leírása		Funkció ellát
	ADL300-EY	ADL100-EY
KWh mérése	Összes aktív kWh (összesen pozitív és negatív)		■
Elektromos mérés Paraméterek	U、I 、P、Q、S、PF、F		■
Előre fizetett mód	RS485 kommunikációs előre fizetett feltöltés, adattitkosítás		■
Vezérlő	Beépített, nagy kapacitású altartó relé a be- és kikapcsolt vezérlés betöltése		■
LCD kijelző	8 bites szakaszOS LCD kijelző		■
Kommunikáció	Kommunikációs felület: RS485, Kommunikáció protokoll: MODBUS-RTU		■
Többdíjas	4 tarifális, 14-es intervallum naponta		□F
