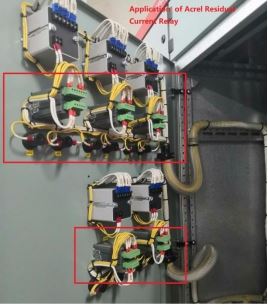

A talajhibaáramok által okozott elektromos áramkörök, berendezések és elektromos tűzesetek földi hiba elleni védelme egyre inkább napi szükségletté válik. A felhasználói oldalon található fő energiafogyasztó csomópontok esetében egy maradékáram-relét terveznek és telepítenek, hogy valós időben figyelemmel kísérjék az egyes energiafelhasználó áramkörök maradék áramállapotát. Az energiafelhasználás és a kapcsolódó teljesítményparaméterek valós idejű nyomon követésével javul az energiafelhasználás biztonsága, megbízhatósága és karbantartási hatékonysága, csökken a karbantartás munkaerőköltsége, és megvalósul a maradék áram felügyelet nélküli ellenőrzése. Az energiafelhasználás, az adatgyűjtés és a riasztás valós idejű monitorozása révén figyelemmel kísérik az áramelosztó rendszer maradékáramát, és a felhasználó elektromos áramkörének talajhibás védelmét biztosítják a maradványáram okozta tűzesetek és személyi áramütések megelőzése érdekében. Itt van egy rövid bevezetés az alkalmazás cégünk ASJ maradék áram relé a víz terasz ház projekt körül a sziget Maldív-szigetek.
Áttekintés
A Maldív-szigeteken a sziget körüli vízi házak főleg a világ minden tájáról érkező turisták fogadására szolgálnak. Az alkalmazás helyének frekvenciája 50 Hz, a feszültség pedig 220 V TT vagy TN rendszer áramelosztó vezetékek. Az ügyfél reméli, hogy figyelemmel kíséri a vonal maradék áramát egy maradék áram relé telepítésével a vízsorház elosztószekrényébe, és reméli, hogy a valós idejű figyelt maradványáram-érték és a beállított maradékáram-érték aránya megjeleníthető a kijelzőpanelen, amikor az arány eléri a 80% -ot, a maradék áram relé azonnal riasztásra kerülhet. Az Acrel ASJ10-LD1A együttműködik a maradék áram transzformátorral, sikeresen megoldotta az ügyfél helyszíni maradékáram-monitorozási igényeit.
ASJ sorozat maradékáram relé
Az ASJ sorozatú áramhatású relék kisfeszültségű tápegységekkel vagy kisfeszültségű kontaktorral kombinálhatók kombinált tápegységáram-védelem kialakításához, amelyet elsősorban az AC 50Hz-es, feszültség és TT400V alatti eszközök és TN rendszercsövek esetében használnak, az elektromos áramkörök földi hiba elleni védelme mellett a talajhibák megelőzése érdekében Az ebből eredő közös berendezések károsodásai és elektromos meghibásodásai megakadályozhatják a személyes áramütés veszélyét és közvetlen érintkezésvédelmet biztosítanak.
A termék megfelel a GB/T 22387-2016 "Catalyst Current Relay" követelményeinek.
Az ASJ sorozatú egészségügyi áramrelék integrálják a vonal túlfeszültségű és feszültség alatti védelmi funkcióit, valamint az automatikus kiegészítő funkciókat a normál feszültséghez. A termék kis méretű, nagy pontosságú, rugalmas szerkezetű és könnyen telepíthető. Ez egy biztonsági védelmi eszköz a polgári építés területén.

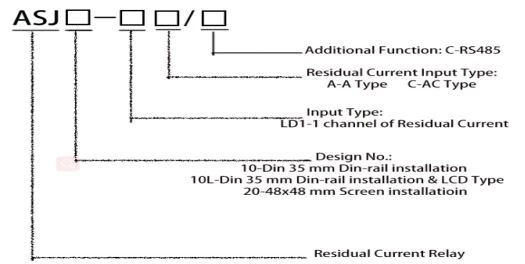

Modell leírása
Műszaki jellemzők
műszaki paraméter | index | |||
Típus AC | A típus | |||
Bemenet | Névleges maradék műveleti áram I△n | 0.03、0.1、0.3、0.5(A) | 0.03、0.05、0.1、0.3、0.5、1、3、5、10、30(A) note 3 | |
Elévülési idő △t | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10(s) note 4 | ||
Névleges maradék nem műveleti áram I△nem | 50%I△n | 50%I△n | ||
teljesítményjellemzők | egyszerű szinuszos váltakozó áram | egyszerű szinuszos váltakozó áram és pulzáló egyenáram | ||
frekvencia | 50 Hz±5 Hz | 50 Hz±5 Hz | ||
műveleti hiba | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
hozam | kimeneti mód | Az egyik a normál zárás, a másik pedig az átalakulás | az egyik a normál zárás vagy nyitás, a másik pedig az átalakulásra | |
érintkezési kapacitás | 5A 250VAC 5A 30VDC | AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC | ||
visszaállítási mód | a helyszíni és a távolsági, | a helyszíni, a távolsági és az automatikus | ||
tápegység | feszültségtartomány | AC110V、AC220V (megengedett hiba±10%) | AC110V、AC220V、DC85-270V (megengedett hiba±10%) | |
energiaeloszlás | ≤5W | |||
teljesítményfrekvencia ellenáll a feszültségnek | A tápegység, a bemenet és a kimenet közötti váltakozó áram tényleges értéke: 2kV/1min | |||
normál működés mellett | hőmérséklet | üzemi hőmérséklet: -20°C ~ +55°C tárolási hőmérséklet: -30°C ~ +70°C | ||
páratartalom | ≤95%RH, nedvesség kondenzációval és maró gázhellyel | |||
tengerszint feletti magasság | ≤2000m | |||
a szennyezés osztálya | Harmadik évfolyam | |||
telepítési kategória | III. típus. | |||
3. megjegyzés: ASJ10L-LD1A névleges maradék műveleti áram I N 10mA-30A folyamatosan állítható;
4. megjegyzés: ASJ10L-LD1A korlátozás a menettiltási idő N folyamatosan állítható.

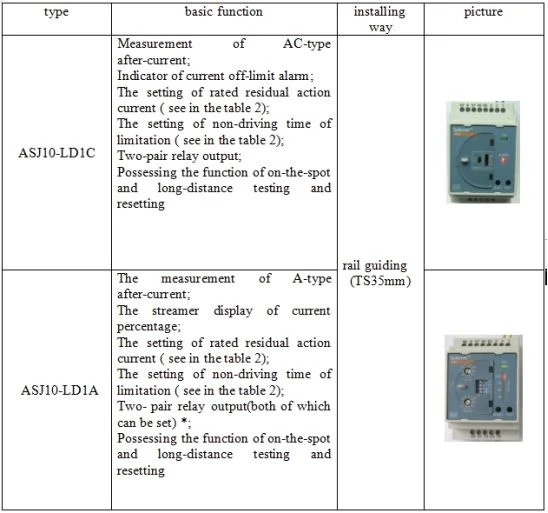

A termékek típusai
1. megjegyzés: A relé beállításának funkciója azt jelenti, hogy a relé inicializálását és kimenetét saját maga is beállíthatja, amelyet a panelen lévő tárcsakapcsoló gyakorol; az adott beállítási útmutató az 5. táblázatból érhető el.

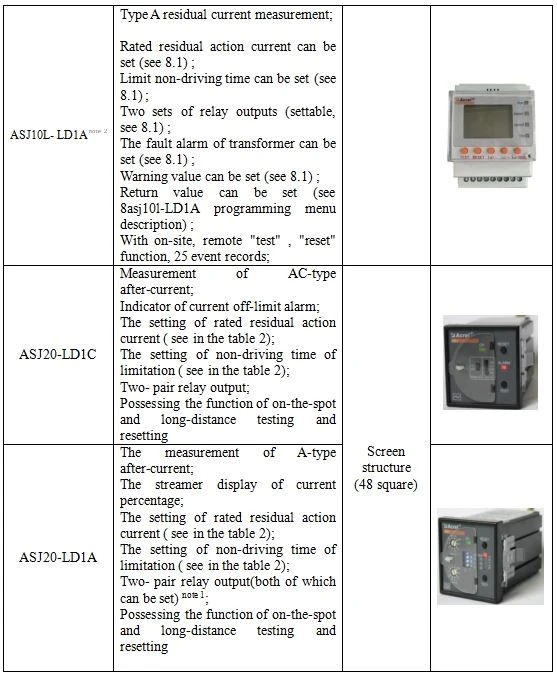

Megjegyzés2:VÁLASZTHATÓ C FUNKCIÓ: RS485 RTU kommunikáció, ASJ10L-LD1A/C modell

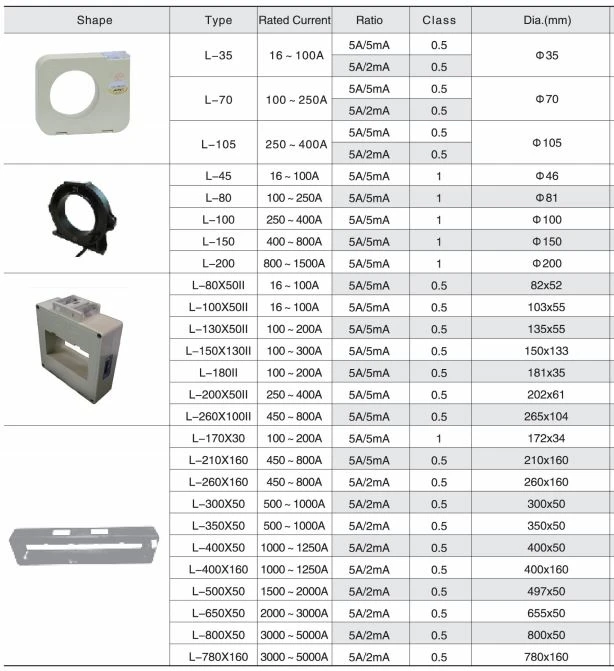

Maradékáram transzformátor kiválasztása
Telepítés
Összefoglalás
Az ASJ sorozat maradékáram-relé nagyon magas teljesítmény-ár aránnyal rendelkezik. Fejlett intelligens és digitális maradékáram-ellenőrző eszközként a maradékáram relét széles körben használták a polgári épületek háztartási aldobozának bejövő vonalában vagy egyfázisú vagy háromfázisú fázisában. Elektromos berendezések az elektromos elosztóvezetékben.
