Az Acrel megoldásokat kínál a pekingi téli olimpiai játékok helyszínére

1.Áttekintés

A pekingi téli olimpia 2022. február 4-én kerül megnyílik. Ez egy fontos mérföldkő esemény egy fontos történelmi csomópont az én hazámban. Ez egy fontos lehetőség az ország imázsának bemutatására, az ország fejlesztésére és a nemzeti szellem ösztönzésére. Ahogy közeledik a nagy esemény, mint az olimpiai játékok megrendezésének fontos alapfeltétele, a pekingi téli olimpia helyszíneinek építése mindig is nagy figyelmet kapott, és a helyszínek áramellátási és elosztórendszerének stabil és megbízható működése a legfontosabb.

A helyszín kültéri környezete viszonylag kemény, és a hőmérséklet mínusz 20 ° C. A megbízható áramellátás biztosítása érdekében minden központ az áramellátást támogató képességeket tesztel az áramellátási feladatoknak megfelelően, és teszteli az egyes helyszínek áramellátási feladatait, fő áramellátását és saját maga által biztosított vészhelyzeti áramellátását. Ellátási helyzet, fontos rakományok üzemeltetése, relévédelmi akció, vészhelyzeti reagálási terv, pótalkatrészek, logisztikai támogatás stb. Az Acrel Electric megoldásokat kínál az elosztódobozok intelligens monitorozására és a környezetvédelmi szabályozásra a téli olimpiai játékok dobozaiban, és online valós idejű áramellátó és energiavédelmi berendezéseket, például kábelágdobozokat, ATS tápegységeket és UPS tápegységeket végez. Az edge számítástechnikai átjáró összegyűjti az elektromos adatokat, a hőmérsékletet és a páratartalmat, a kondenzációt, az érintkezési hőmérsékletet és egyéb adatokat a beltéri és kültéri energiaelosztó szekrényekben, és automatikusan beállítja őket a jó működési feltételek elérése érdekében, intelligens felügyeletet biztosítva az UPS-től az alacsony feszültségű kapcsolóig a téli olimpia helyszínének végén, hogy időben sürgősségi támogatást nyújtson és javítsa az áramellátás megbízhatóságát.

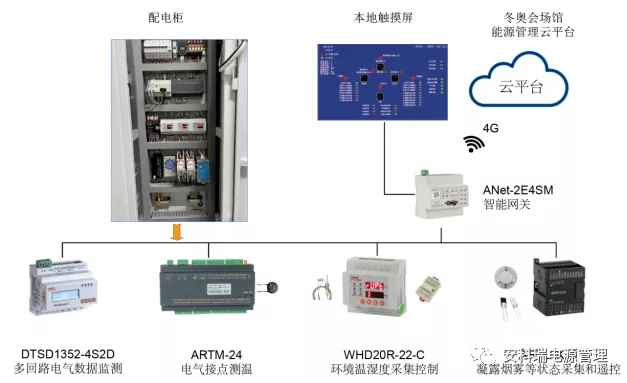

2.Rendszerstruktúra

A rendszer három rétegre osztható: a terepi eszközrétegre, a hálózati kommunikációs rétegre és a platformkezelő rétegre.

Terepi eszközréteg: beleértve a DTSD1352-4S2D-MK-t, DTSD1352-4S2D, ARTM-24, WHD46-33-C,WHD20R-22-C, ARTU-KJ8 és egyéb jelgyűjtő berendezések, amelyeket beltéri és kültéri elosztódobozokban történő elektromos működés gyűjtésére használnak Paraméterek, elektromos érintkezési hőmérséklet, környezeti hőmérséklet és páratartalom a dobozban, kondenzáció, füst és egyéb adatok, és automatikusan vezérelhető az ANet-2E4SM intelligens átjáró beépített logikájával, hogy állítsa be a hőmérsékletet és a páratartalmat a jó működési környezet az elosztódobozon belül.

Hálózati kommunikációs réteg: beleértve az ANet-2E4SM intelligens átjárót. Az átjáró aktívan gyűjti a terepi eszközréteg-berendezések adatait, protokollkonverziót, adattárolást hajt végre, és feltöltheti az adatokat a helyi érintőképernyőre és a kijelölt szerverportra a 4G hálózaton keresztül. Hőmérséklet- és páratartalom-szabályozó berendezések.

Platformmenedzsment: nagy energiagazdálkodási platform a téli olimpiai játékokon.

3.Megoldás

A telephely elsősorban háromféle elosztódobozt figyel és vezérel, beleértve a kábelág dobozokat, az ATS tápegység automatikus kapcsolódobozait és a UPS tápegység dobozokat, hogy biztosítsa az elosztódobozok stabil és normális működését súlyos hideg környezetben. E három típusból több mint 500 elosztódoboz található a távfelügyeletben, és a különböző elosztódobozok megoldásai is kissé eltérőek.

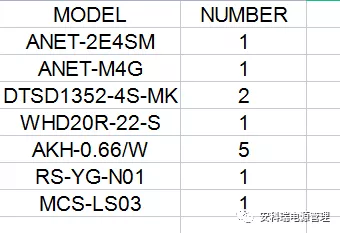

3.1 Eszközleltár beállítása

3.2Implement funkció

Figyelje az elágazó doboz áramkörének elektromos paramétereit. Ha a doboz hőmérséklete túl alacsony, nyomja meg a riasztási jelet, és indítsa el a fűtést. Kábelcsatlakozó a hőmérséklet-riasztás felett.

Kondenzáció észlelhető a fűtés és a szellőzés füstjelzőjéhez Aljzat tápegység állapotérzékelése. Fogadja el az IEC60870-5-104 protokollt, amelyet az APN irányított hálózatán keresztül feltölthet a téli olimpiai helyszín energiagazdálkodási platformjára.

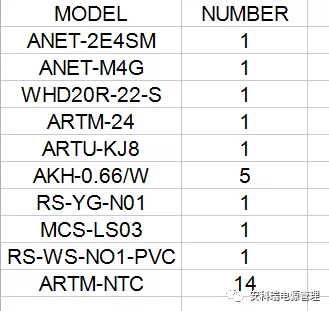

3.3 Eszközleltár beállítása

3.4Implement funkció

Ha a doboz hőmérséklete túl alacsony, nyomja meg a riasztási jelet, és indítsa el a fűtőkábel csatlakozójának hőmérséklet-gyűjtését a hőmérséklet-riasztás felett. Kondenzációs riasztás észlelhető, és a fűtés szellőztetése aktiválódik Füst- és hőmérséklet- és páratartalom-riasztások. Fogadja el az IEC60870-5-104 protokollt a téli olimpiai helyszín energiagazdálkodási platformjára való feltöltéshez az APN irányított hálózaton keresztül

3.5 Eszközleltár beállítása

3.6Implement funkció

Ha a doboz hőmérséklete túl alacsony, nyomja meg a riasztási jelet, és indítsa el a fűtést Belső hőmérséklet-riasztás Kondenzációs fűtés Akkumulátorcsomag rendellenes riasztás Inverter meghibásodási riasztás. Fogadja el az IEC60870-5-104 protokollt a téli olimpiai helyszín energiagazdálkodási platformjára való feltöltéshez az APN irányított hálózaton keresztül

4. Helyszíni karbantartás

Közeleg a téli olimpiai játékok megnyitója. A helyszíni áramelosztó rendszer normál működésének biztosítása érdekében az Acrel gondoskodott arról, hogy a mérnökök a helyszínen tartsák és technikai támogatást nyújtsanak a 2022-es pekingi téli olimpiai játékok kemény hatalmi védelmi csatájának megnyeréséhez.

Az Acrel évek óta mélyen részt vesz az intelligens energiaelosztásban, és jelenleg több mint 14 000 megoldás fut az egész országban. A vállalat sok tapasztalatot halmozott fel a terminálérzékelőktől, az edge számítástechnikai átjáróktól a felhőplatformokig, és adattámogatást és megoldásokat kínál az energiaelosztó rendszerek gyenge kapcsolataihoz különböző környezetekben az áramellátás megbízhatóságának javítása érdekében. Acrel ezúttal gyakorlati akciókkal segít. A téli olimpia teljes sikert aratott.
