1. A projekt áttekintése
Egy dél-afrikai adatközponti cég felvette a kapcsolatot cégünkkel, hogy egyetlen energiamérőt keressenek. Miután tisztázta a projekt követelményeit, az ADL10-E egységes energiamérőt alkalmazta az adatgyűjtéshez, majd az adatokat az AWT100-wifi átjárón keresztül továbbította a platformra.
2. ADL10-E

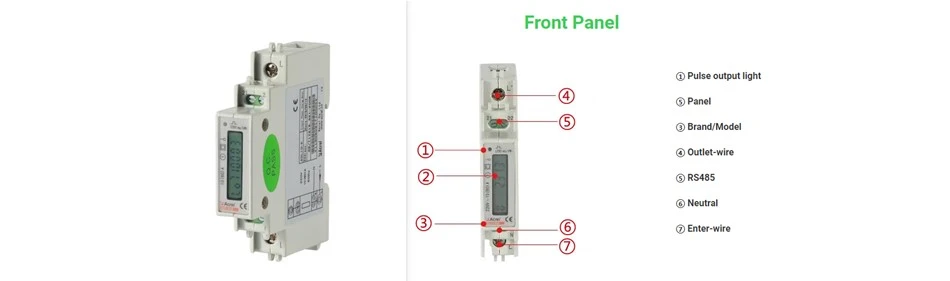

2.1 Termékmegjelenítés

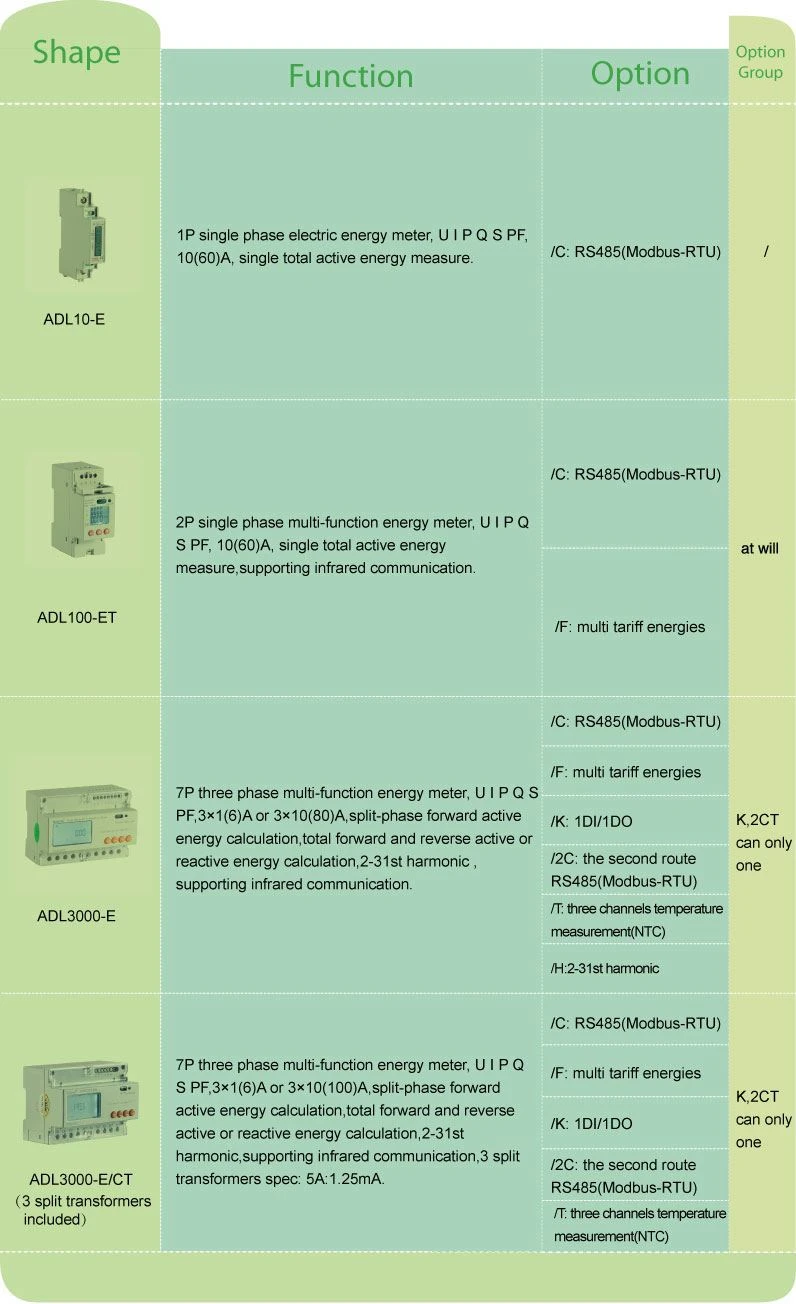

2.2 Kapcsolódó termékek
2.3 Paraméter
típus | Hossz | Szélesség | Magasság |
ADL10-E | 96 mm | 18 mm | 70 mm |
Feszültség | Referencia feszültség | AC 220V | |
Referencia frekvencia | 45-65 Hz | ||
Fogyasztás | & lt;10VA (egyfázisú) | ||
Jelenlegi | Maximális | 60A | |
Indító áram | 0,004 Ib | ||
Fogyasztás | & lt;4VA (maximális áramerősség) | ||
Mérési teljesítmény | Az aktív kWh pontossága | 1. osztály | |
Szabványok | IEC 62053-21:2003 | ||
Impulzus | Impulzus szélesség | 80+20 ms | |
Impulzus állandó | 3200 imp/kWH | ||
Kommunikáció | Felület | RS485 | |
Jegyzőkönyv | Modbus-RTU | ||
Outling | L*Sz*H(mm) | 18*88*70 | |
Környezet | Hőfok | Működés: -25 ℃ ~ 55 ℃ ； Tárolás: -40 ℃ ~ 70 ℃ | |
páratartalom | ≦95% (nincs páralecsapódás) | ||
Magasság | & lt;2000m |

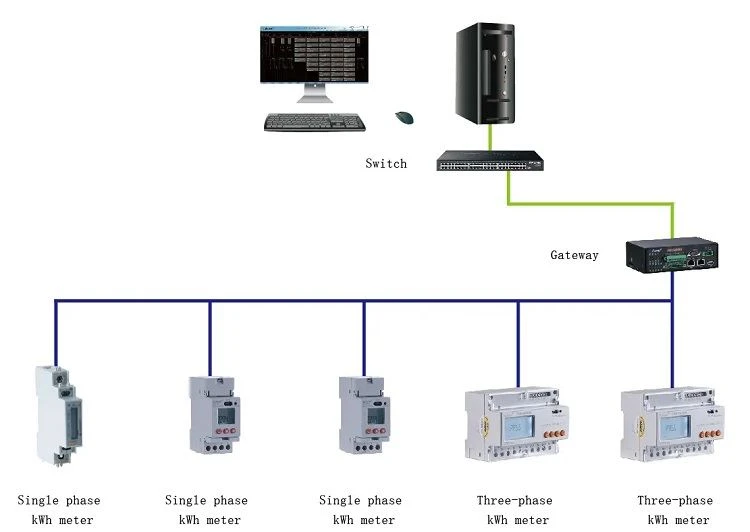

2.4 Hálózat
2.5 Telepítési hely
