Absztrakt
Az ATE sorozat és az ARTM-Pn alkalmas a megszakítóérintkezők, kábelek, gyűjtősínek valós idejű hőmérsékletének monitorozására magas vagy alacsony feszültségű szekrényekben.
A projekt áttekintése
Egy oroszországi projektnek ellenőriznie kell a nagyfeszültségű szekrényben lévő sínek és kábelek hőmérsékletét. Különböző szempontok összehasonlítása után az ügyfél megállapította, hogy az ATE sorozatú vezeték nélküli hőmérséklet-érzékelőink és az ARTM-Pn vezeték nélküli hőmérsékletmérő berendezéseink, amelyek könnyen telepíthetők nagy kommunikációs távolság mellett, és széleskörű alkalmazási körrel rendelkeznek. Ezért úgy döntöttek, hogy vezeték nélküli hőmérsékletmérő berendezésünket használják.
Termék dizájn

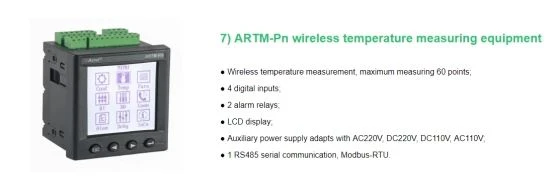

Az ARTM-Pn vezeték nélküli hőmérsékletmérő berendezést a Vezeték nélküli hőmérsékletmérő berendezésekre vonatkozó specifikáció (NB/T 42086-2016) szerint fejlesztették ki. Alkalmas 3-35kV-os beltéri kapcsolóberendezésekhez, beleértve a beépített kapcsolóberendezéseket, kézikocsis kapcsolóberendezéseket, fix kapcsolóberendezéseket és hurokhálós kapcsolóberendezéseket. Alkalmas 0,4 kV-os kisfeszültségű kapcsolóberendezésekhez is, például fix kapcsolóberendezésekhez és fiókos kapcsolóberendezésekhez. A vezeték nélküli hőmérséklet-érzékelők a kapcsolóberendezések bármely fűtőpontjára felszerelhetők, a készülék a vezeték nélküli adatátviteli technológiát használja a felügyelt hőmérsékleti adatok valós idejű továbbítására, és ezeket az adatokat lokálisan megjeleníti az ARTM-Pn-en. Ezenkívül az RS485 porton keresztül hálózatba köthető a távoli intelligens felügyelet érdekében.

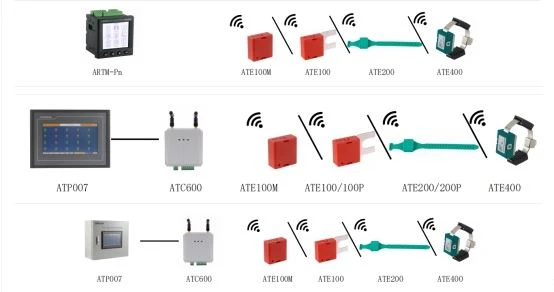

Az ATE sorozatú vezeték nélküli hőmérséklet-érzékelőknek három típusa létezik, és ennek megfelelően három szerelési mód létezik: csavarozott, hevederes és kötött típusú. A csavaros típus alkalmas a kábel és a gyűjtősín közötti illesztésekre, valamint a kábel és a szakaszoló csatlakozásaira. A hevederrögzített típus a megszakítók, kábelcsatlakozások és gyűjtősín mozgóérintkezőihez és rögzített érintkezőihez használható. A kötött típus alkalmas mozgóérintkezők, gyűjtősínek, kábelek és gyűjtősín és kábel közötti csatlakozásokhoz.

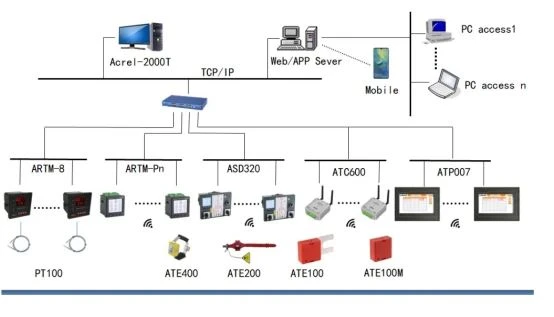

Hálózati tepológia

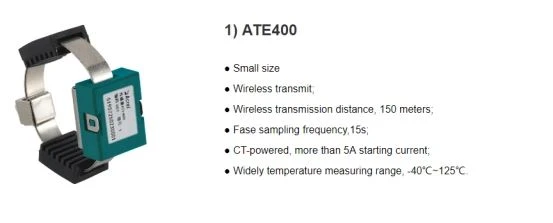

Termék

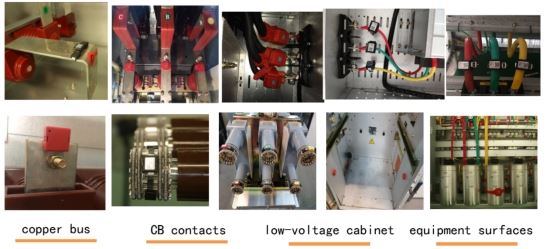

Telepítés
