Absztrakt
A nyitott típusú Hall áramérzékelő elve, jellemzői és beépítési módja szerint elemzik a nyitott típusú Hall áramérzékelő alkalmazását a gyár transzformációs és elosztó rendszerében, hogy megoldást nyújtsanak a felhasználók számára. az egyenáramú rendszer intelligens elosztása gyorsan.
Kulcsszavak: nyitott típusú Hall áramérzékelő DC elosztórendszer működési elv alkalmazása
Áttekintés
Az egyenáramú elosztórendszer általában nagyfrekvenciás kapcsolóüzemű tápegységből és akkumulátorból áll, amelyet megbízható egyenáramú tápellátás biztosítására használnak a vezérléshez, a jelekhez, a relévédelemhez és az automatikus eszközökhöz, a baleseti világításhoz és így tovább az egyenáramú rendszerben. Magas követelményeket támaszt az áramellátás megbízhatóságával, stabilitásával és minőségével szemben. Ezért az orosz egyenáramú rendszerben a használt DC Hall elosztásmérőt egyeztettük. Az egyenáramú rendszer átalakítása során nincs áramszünet, a mérnöki átalakítás nehézkes, és a hagyományos zárt Hall áramérzékelő vagy sönt nem tudja megoldani a problémát. Ezért a nyitott Hall-áramérzékelő használható az átalakítási projekt egyenáram-mérési problémáinak megoldására, így biztosítva az átalakítási folyamat biztonságos működését áramkimaradás nélkül.
Termék dizájn
Szerkezeti jellemzők

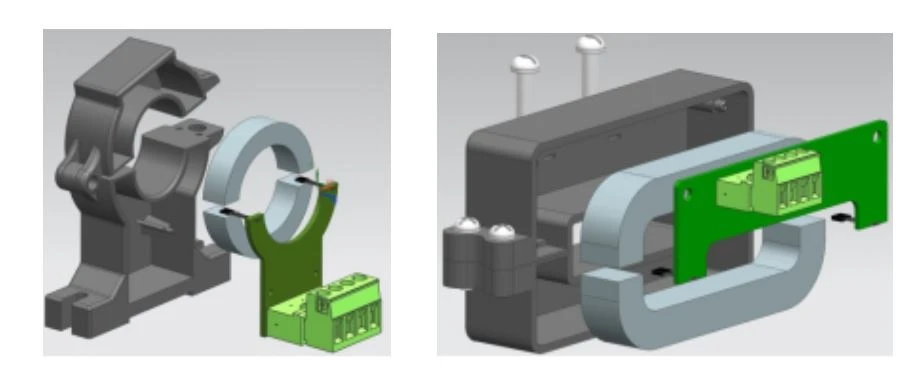

Nyitott szájú Hall áramérzékelő a hagyományos zárt szájú Hall áramérzékelő alapján lett kifejlesztve. Újszerű szerkezetű és gyönyörű megjelenésű. Az egész héjból, vasmagból, mintavevő áramköri lapból és rögzített gyantából áll. A héj anyaga PC/ABS ötvözetből készül, amely magas hőmérsékleti ellenállással, nagy mechanikai szilárdsággal és környezetvédelemmel rendelkezik. A mag orientált hidegen ragasztott szilícium acéllemezből készül, amely a stabil teljesítmény, a nagy mechanikai szilárdság és a rendkívül magas mágneses vezetőképesség jellemzőivel rendelkezik. A zöld dugaszolható terminál az áramköri lapokhoz és a külső vezetékekhez használható, ami kényelmes és megbízható a helyszíni vezetékezéshez. A konkrét szerkezetet az 1. és 2. ábra mutatja. A termék megjelenése osztott kialakítású. Az 1. ábra egy körút, amely alkalmas az egyenáramú rendszeren való áthaladásra, ha az elsődleges busz kábel. , 2. ábra négyzetes átmenet, alkalmas egyenáramú rendszerhez, ha az elsődleges busz rézrúd. A primeráram mérési tartományának és a perforációs követelményeknek megfelelően kiválasztható a megfelelő terméktípus. Ez az érzékelősorozat képes mérni a 20A és 20000A közötti áramtartományt, a phi 20, 40, 60, 64*16, 85*27, 104*36, 140*50 fő alakját és egyéb specifikációkat, amint az a 3. ábrán látható. , különböző alkalmazásokhoz alkalmas.
1. ábra körkörös áteresztési minta 2. ábra Négyzet áteresztési minta

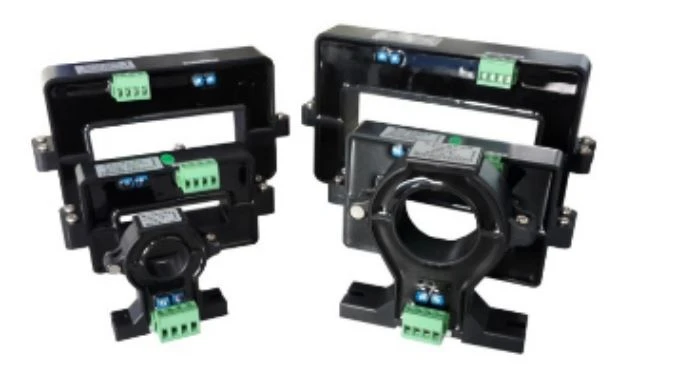

3. ábra AHKC sorozatú nyitott típusú Hall áramérzékelő
Működési elv
Hall-áram-érzékelő Hall-effektuson, elektromágneses indukciós elven, érzékelő kialakítása, az elv szerint nyílt hurkú módra (egyenes) és zárt hurkú módra (mágneses egyensúlyi típus) osztható, a nyitott csarnokáram-érzékelő hagyományos hagyományos nyitott hurok (egyenes) csarnokérzékelő alapján továbbfejlesztett, eltér a hagyományos egymagos, egycsipkés kialakítású csarnoktól, Az osztott szerkezet kialakítása érdekében a vasmagot leválasztják és szimmetrikusan szerelik fel. A hardver a dupla Hall chipek párhuzamos, komplementer differenciális bemenetét alkalmazza. A nyitott típusú Hall-érzékelő elvét a 4. ábra mutatja:

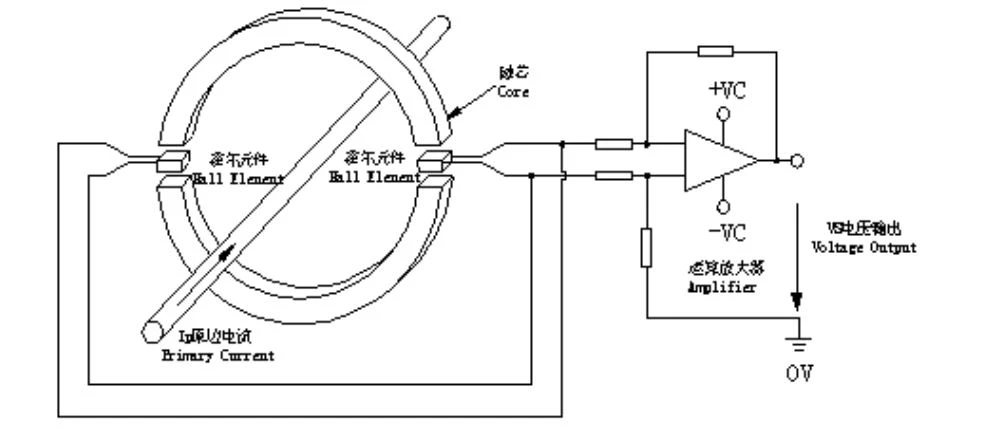

4. ábra Nyitott Hall-érzékelő sematikus diagramja
Amikor a primer oldali IP áram egy hosszú vezetéken keresztül folyik, mágneses mezőt hoz létre a vezeték körül, a mágneses mező mérete és arányos a vezetéken áthaladó árammal, a mágneses tér körkörösen gyűlik össze, két hall elemen keresztül a körkörös légrés mérés, két hall elem jelölés helyett ugyanabban a mezőben, a kimeneti jel a kimeneti feszültség komplementer karakterisztikájával differenciálerősítő kimenettel, Nem csak a közös módú interferenciát tudja elnyomni, hanem a hőmérséklet-drift hatását is, a kimenet VS feszültség pontosan tükrözi az eredeti oldaláramot IP. Az általános névleges kimenet DC±5V vagy DC4-20mA értékre van kalibrálva.
Termék telepítése
Vegyünk például négyzet alakú lyukú termékeket, az 5. ábrán látható módon, nyissa ki a nyitott típusú Hall áramérzékelő rögzítőcsavarját, és távolítsa el az érzékelő alsó testét; A nyitott típusú Hall áramérzékelő felső teste az elosztórendszer primer buszába van töltve, az érzékelő alsó teste pedig zárt. Az érzékelő rögzítőcsavarjai és tömítései a felső és az alsó test rögzítő furatain haladnak át, az érzékelő felső és alsó teste pedig egymáshoz van rögzítve. Ha lehetséges a helyszíni áramtalanítás, a bronzlemezen két megfelelő menetes furat nyitható az érzékelő távolsági követelményeinek megfelelően, és az érzékelőt a gyűjtősín menetes furatára kell rögzíteni a hátsó rögzítő rögzítőnyíláson keresztül, hogy befejezze a az érzékelő felszerelése; Ha a helyszínen folyamatos elektromos beépítésre van szükség, a tartógumi alátét beágyazható a héj és a bronzlemez közé, hogy az érzékelő megbízhatóan működjön vibrációs körülmények között. Az egész telepítési folyamat viszonylag gyors és egyszerű.

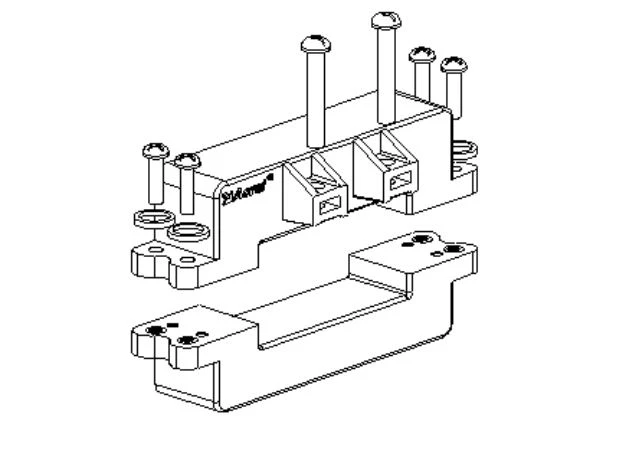

5. ábra A termék beépítési diagramja
A nyitott típusú Hall érzékelő előnyei
A hagyományos egyenáram-mérési módszerhez képest, amelyet általában sönt vagy transzformátor használnak, a nyitott típusú Hall-érzékelő a következő előnyökkel rendelkezik:
1) A primer oldal és a szekunder oldal nagy szigetelési szilárdsága, AC 12KV szigetelésig;
2) Nincs beillesztési veszteség;
3) Jó dinamikus teljesítmény: a válaszidő kevesebb, mint 20uS, és a követési sebesség Di /dt nagyobb, mint 20A/uS
4) A telepítés során nem kell szétszerelni az eredeti oldalkábelt vagy buszt. Különösen alkalmas olyan berendezések átalakítására és építésére, amelyek nem veszítenek el teljesítményükből.
Termék alkalmazások
A nyílt végű Hall-áramérzékelőt főként a gyári egyenáramú elosztórendszer átalakítására használják, például az erőművek egyenáramú áramellátó rendszerének átalakításánál, az alállomások egyenáramú rendszerének átalakításánál, a kommunikációs helyiségek átalakításánál, a vasúti mozdonyok átalakításánál és más projekteknél. A rendszer központi szélén lévő egyenáram jelét szabványos DC± 5V vagy 4-20mA kimenetre tudja alakítani. Felügyeleti és elektromos leválasztás szerepét tölti be, és használható többhurkos felügyeleti műszerekkel vagy más elektromos mérőműszerekkel.
Következtetés
A nyitott Hall áramérzékelő fontos szerepet játszik az egyenáramú rendszerek alkalmazásában, egyszerű felépítése, kényelmes telepítése, megbízható működése és egyéb jó alkalmazhatósága miatt, különösen a felújítási projektekben.
