Absztrakt
Az utóbbi években az adatközpontok rohamos fejlődésével egyre hangsúlyosabbá vált az adatközpontok energiafogyasztási problémája. Az adatközpontok energiagazdálkodása, energiaellátásának és elosztásának tervezése forró kérdéssé vált. Az ésszerű és megbízható adatközponti áramelosztó rendszermegoldások ésszerű módja az adatközpont energiahatékonyságának javításának és a berendezés energiafogyasztásának csökkentésének. A vonatkozó műszaki előírásokkal kombinálva elemzik egy adatközpont régi és új áramelosztási sémáinak előnyeit és hátrányait, valamint referenciát adnak az új moduláris számítógépterem kialakításához.
Kulcsszavak: adatközpont; terminál áramelosztás; oszlopfejes szekrény
1. Belismertség
A tudomány és a technológia fejlődésével az adatközpontok száma, mérete és teljesítménysűrűsége tovább növekszik, az építési szint pedig folyamatosan javul. Az áramelosztó rendszer az adatközpont legfontosabb része. Áramkimaradás vagy rossz minőségű tápegység a szerver leállását okozhatja. veszteségeket okozni. Az adatközpontok tervezői számára fontos kérdéssé vált, hogy a tervezés optimalizálása az adatközponti tápellátás biztonságának és megbízhatóságának javítása érdekében az elektronikus információs rendszer zavartalan és stabil működése érdekében. A hagyományos tápellátási és elosztási rendszerhez képest a tervezők számára fontos probléma, hogy létezik-e biztonságos, gazdaságos és stabilabb tápellátás.
2. Áramelosztási séma az adatszoba végén
A projekt áttekintése
Egy adatközpont teljes építési területe 1906,24 négyzetméter, ebből az adatközpont teljes építési területe 210,6 négyzetméter, beleértve az 1F adatszobát és az 1F kommunikációs helyiséget. A funkcionális terület magában foglalja a fő gépházat (számítógépterem, kommunikációs helyiség), a menedzsment területet (iroda, Internet berendezések helyisége stb.) és a kisegítő helyiségeket.

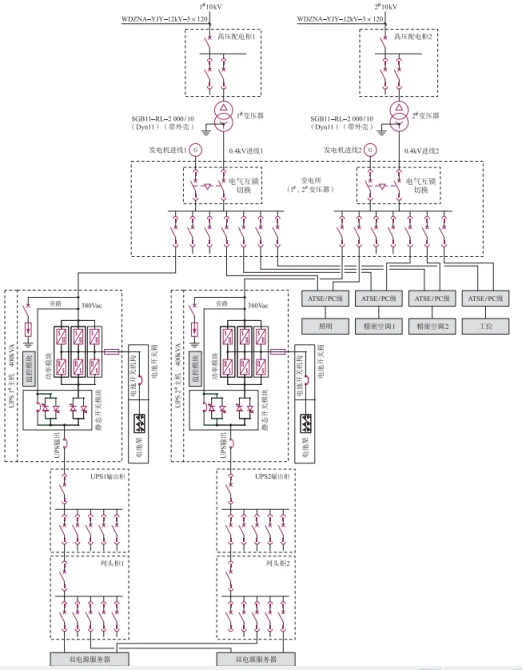

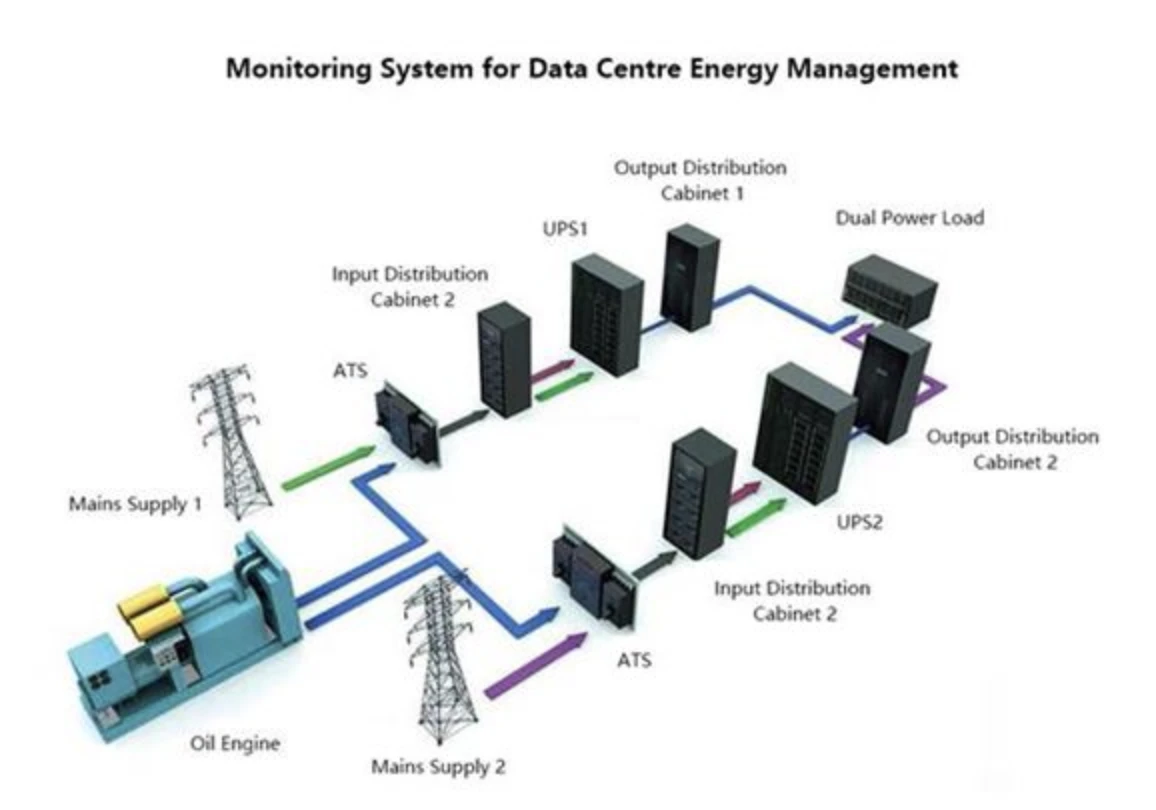

Hagyományos áramelosztási séma egy
Az 10kV-os nagyfeszültségű tápegység két különböző alállomási hálózatról származik, és a magas és a kisfeszültség nincs csatlakoztatva. A harmadik tápegységet az erőműközpont dízelgenerátorából veszik. A fő tartalék tápegység és a generátor tápegység átkapcsolása a transzformátor kimenetén történik, így biztosítva az adatközpont energiafogyasztását. A berendezés megbízhatóan használja az áramot. Tekintettel arra, hogy egyetlen generátor teljesítménye jóval kevesebb, mint 2500 kW, és a generátorok száma nem érte el a 10-et, egy 0,4 kV-os kisfeszültségű generátorkészletet választunk. A 0,4 kV-os generátorkészlet nullapontját közvetlenül földelni kell, és a generátor csillagpontjai közé bekötött vezetékeket szigetelni kell. Az adatközpontban összesen 2 db 400 kVA-s UPS-rendszer van felállítva, hogy egy 2N hibatűrő rendszert alkossanak. A kétkörös és kétkimenetes szekrények az adatközpontban lévő elektronikus információs berendezéseket és munkaállomás-aljzatokat tudják ellátni. Az UPS rendszer akkumulátora 15 percig folyamatos tápellátást tud biztosítani minden ① fokozatú terhelésnél. Az adatközpont egyetlen szerverterhelése 3 kW-nak számít, a maximális terhelés pedig nem haladja meg a 4 kW-ot. Annak elkerülése érdekében, hogy az adatközponti UPS meghibásodása a tápellátás kapcsolási folyamata során befolyásolja a fontos terhelés normál működését, a hálózati és a dízelgenerátorok ATS kapcsolójának négyszintű kapcsolónak kell lennie, PC-szintű és nulla vezetékek átfedésével. átkapcsolás.

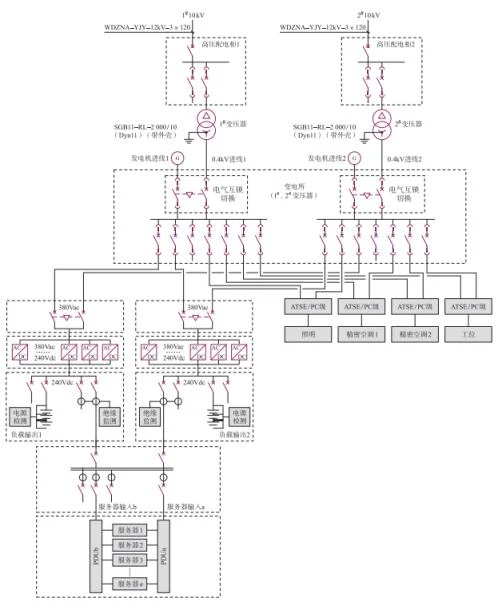

Új tápellátási és elosztási rendszer 2
A technológiai innovációval és a zöld energiatakarékosság koncepciójának támogatásával a nemzetközi TGG szervezet javasolta a PUE-t, az adatközpontok energiahatékonyságának mérőszámát. A PUE az adatközpont által fogyasztott összes energia és az IT-terhelések által felhasznált energia aránya, és a DCIE fordítottja. Az adatközpontban lévő összes berendezés PUE=energiafogyasztása / IT-berendezések energiafogyasztása, a PUE egy arány, a referenciaérték 2, minél közelebb van az 1-hez, annál jobb az energiahatékonysági szint, annál magasabb a zöld fokozat egy adatközpont.
Nagy mennyiségű adatelemzés révén arra a következtetésre jutottak, hogy a nagyfeszültségű egyenáramú (HVDC) táp- és elosztórendszer, az AC-DC integrált tápellátó és elosztó rendszer, valamint az UPS plusz HVDC magasabb működési hatásfokkal rendelkezik, ami az adatközpont energiatakarékossági indexének javítása.
3. Új és régi tápellátási és elosztórendszeri megoldások összehasonlítása
Az UPS áramellátó rendszer kimenete tápfrekvenciás, és nagy a szűrőveszteség, a HVDC pedig nagyfrekvenciás szűrést és kisebb területet foglal el. Az UPS akkumulátora a bemeneti oldalon található. Ha maga az UPS meghibásodik, a terhelés továbbra is elveszíti az áramellátást; míg a HVDC akkumulátora a kimeneti oldalon van. Még akkor is, ha maga a HVDC meghibásodik, az akkumulátor továbbra is képes táplálni a terhelést a megszakítás nélküli áramellátás biztosítása érdekében. Az UPS áramellátó rendszernek több köztes kapcsolata van, mint a HVDC tápegységnek. A HVDC akkumulátor közvetlenül csatlakozik a gyűjtősínhez, így nincs szükség inverterre, és minden többszintű köztes kapcsolat csökkenti az átalakítás hatékonyságát, ami megnövekedett energiafogyasztást eredményez.
4. Akrelmegoldásai a HVDC megoldásokhoz
Az Acrel AMC16Z sorozatú egyenáramú áramelosztás-figyelő eszköze egy kifejezetten adatközponti szerverek energiagazdálkodására tervezett mérőeszköz. A készülék kompakt kialakítású, és valós időben képes figyelni az összes elektromos paramétert, a bemeneti és kimeneti kapcsolókat, valamint az A plusz B két bejövő és 192 kimenő vonal villámhárító állapotát. Az összes mérési csatorna riasztási küszöbe egymástól függetlenül beállítható. A korlátozott esemény azonnal kiváltja a rendszer hang- és fényriasztását, és felszerelhető szigetelésérzékelő modullal, amely képes észlelni az egyenáramú rendszer gyűjtősínjének és elágazó áramkörének szigetelési állapotát online valós idejű megfigyeléshez és kezeléshez, és magas fokot ér el. a felügyeleti hurok integrálása a hagyományos műszer térfogatába.

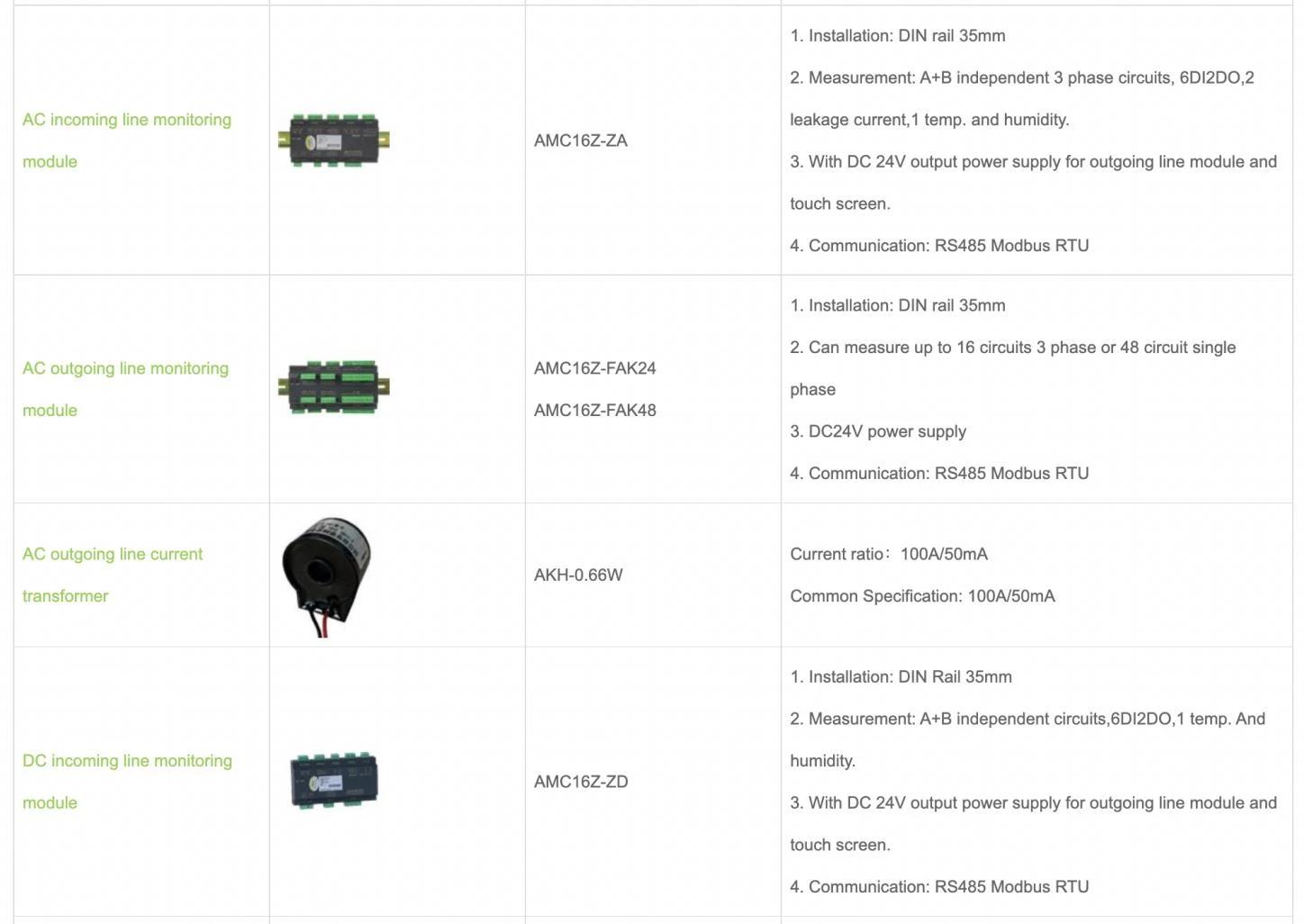

Termék Module

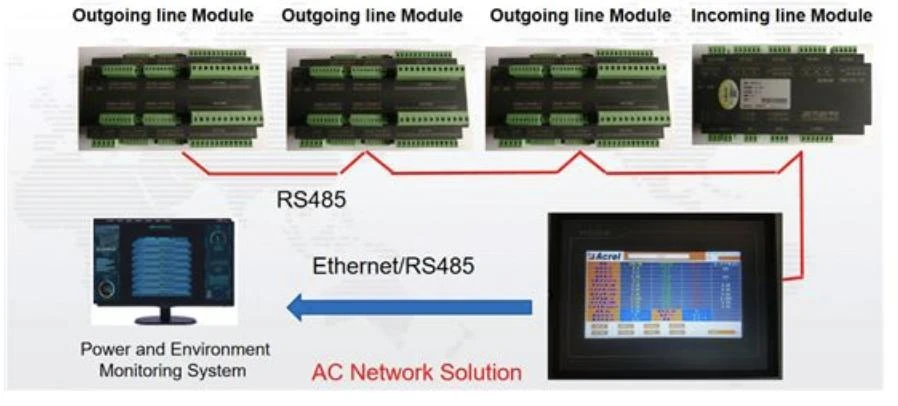

Rendszer hálózati diagram
5. Czáradék
Az Acrel hosszú ideje átfogó elemzést végzett az adatközpont-ipar belső és külső környezetéről, iparági hot spot elemzést végzett a nemzeti politikákról és az iparág jövőbeli fejlődési trendjeiről, megjósolta az iparág jövőbeli fejlődési irányát, és javította a különböző alkalmazási megoldásokat saját iparágában. Ügyféligények, hogy megfeleljenek a különböző ügyfelek alkalmazási igényeinek.
A megoldás részleteiért tekintse meg az alábbi linket:
https://www.acrel-global.com/info/precision-distribution-monitoring-solution-fo-62122046.html
