termékleírás

Névleges üzemi feszültség AC 0,66 kV

Névleges frekvencia 50-60Hz

Környezeti levegő hőmérséklete -30 fok -70 fok

Tengerszint feletti magasság Legfeljebb 3000 m

Teljesítmény-frekvencia-álló feszültség 3000V/1min 50Hz

Helyben használható közvetlen eső és hó nélkül, súlyos szennyezés és akut sokk nélkül

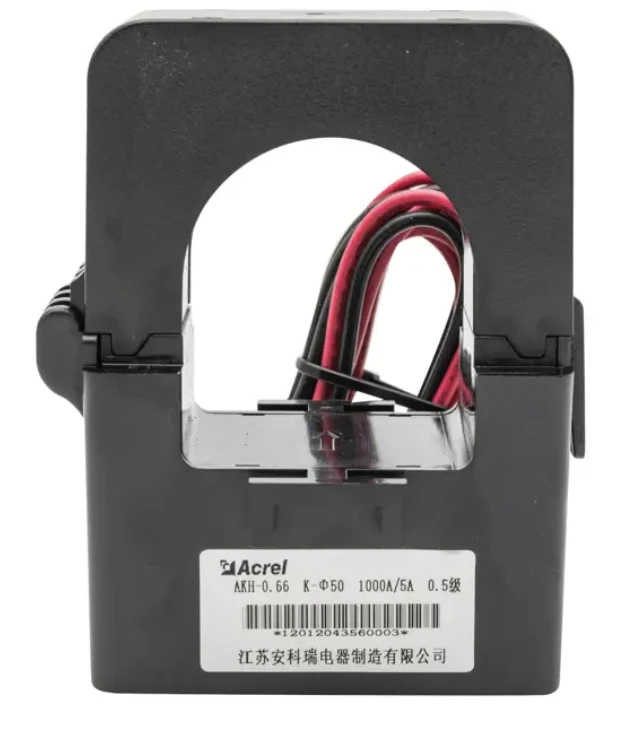

Az osztott magos típusú áramváltók egyszerűen telepíthetők meglévő áramellátó rendszerre a mért primer vezető leválasztása nélkül. A nagy mobilitású, helyszűke vagy megszakítás nélküli energiaellátó rendszerek használatával az ügyfelek profitálhatnak a csökkentett munkaerő-intenzitásból, az alacsonyabb működési költségekből és a jobb munkahatékonyságból.

Paraméter

Modell	jelenlegi adag(A)	Pontosság	Névleges terhelés (VA)	Max kábelátmérő (mm)
AKH-0.66/K-φ10	5 A/1,25 mA	0.5	10	φ10
	(10-20) A/5 mA
	(40-60) A/20 mA
AKH-0.66/K-φ16	(20-50) A/10 mA	0.5	10	φ16
	(40-100) A/20 mA
	100 A/40mA
AKH-0.66/K-φ24	(60-200) A/20 mA	0.5	10	φ24
	(100-250) A/40 mA
	400A-100mA
AKH-0.66/K-φ36	(100-200) A/10mA	0.5	10	φ36
	(200-400) A/20 mA
	(300-600) A/100mA
	400 A/40mA
	600 A/75mA
AKH-0.66/K-φ24	(150-200) A/5(1)A	1	1	φ24
	(250-300) A/5(1)A		1.5
AKH-0.66/K-φ36	(300-400) A/5(1)A	1	1.5	φ36
	(500-600) A/5(1)A	0.5	1.5
AKH-0.66/K-φ50	(500-700)A/5(1)A	0.5	2.5	φ50
	（800-1000)A/5(1)A	0.5	5

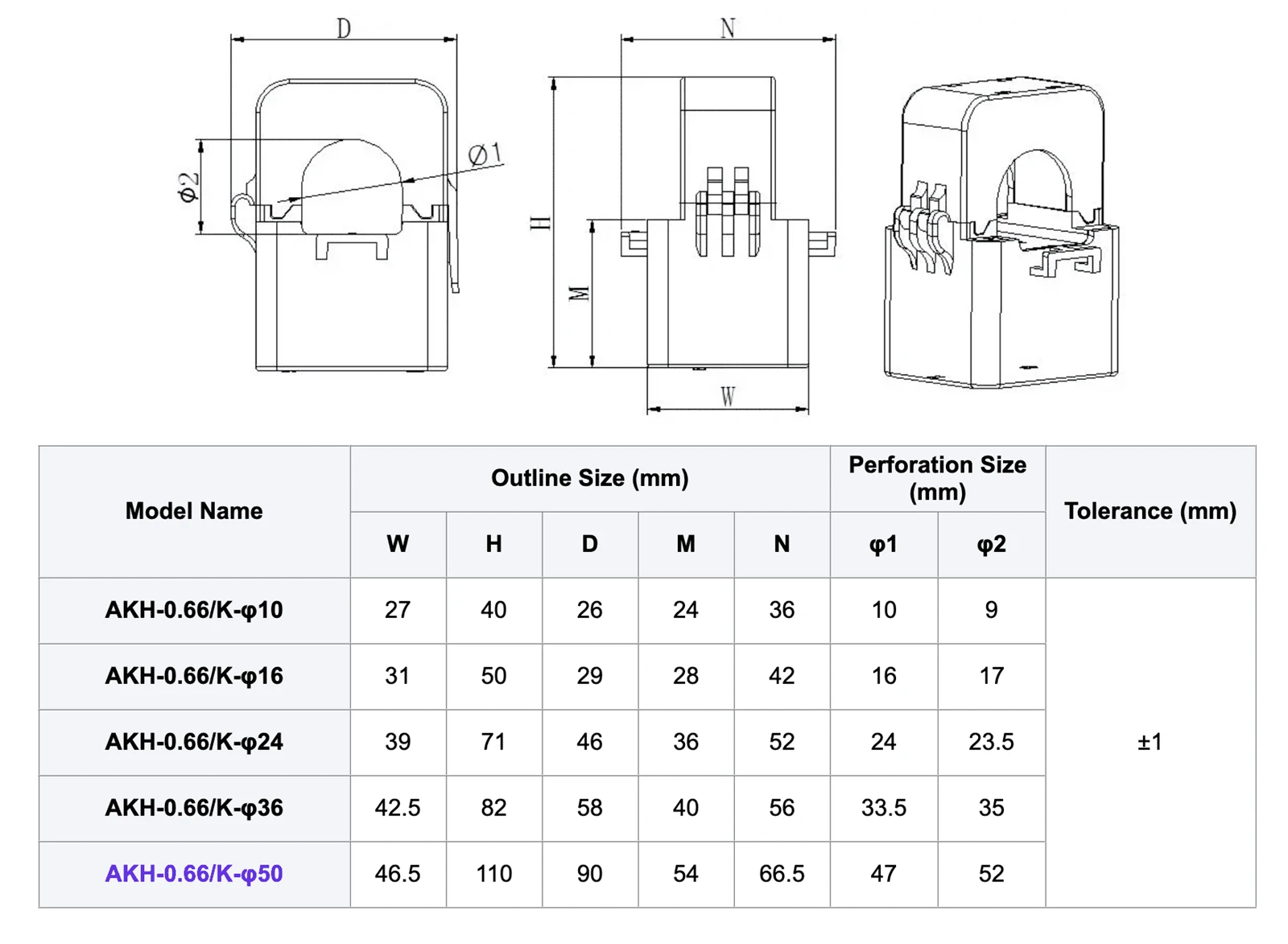

Átmérő

Current transformer dimension

Alkalmazás

Az áramváltó (CT) arra szolgál, hogy a nagy váltakozó áramot kis, könnyen kezelhető áramértékekké alakítsa át. A panelmérőhöz vagy reléhez csatlakoztatva ezek az áramváltók segíthetnek az áramparaméterek mérésében és a berendezés védelmében.
