Termék leírása
 Acrel mérőáram-transzformátor elsődleges árammérési tartománya 5-3000A, pontossági szintje 0,2 osztály vagy 0,5 osztály, a nagy áramértéket 5A-ra vagy 1 A-ra alakítja át, ipari mérésre, és számlázási elektromos energiamérővel együtt használható, és a mérés pontos és megbízható. |
Árammérő transzformátorunk flip kialakítást, gyönyörű megjelenést és kényelmes huzalozást használt. A kiválasztott átlátszó polikarbonát flip fedőanyag tisztán látja a másodlagos ólom huzalozását. A kör alakú kombinált furat típusa törőáramú áramjelzésként használható a kábel- és buszrúd beállítási alkatrészein való áthaladáshoz, és általában elektromos mérőműszerekkel kombinálva használják.

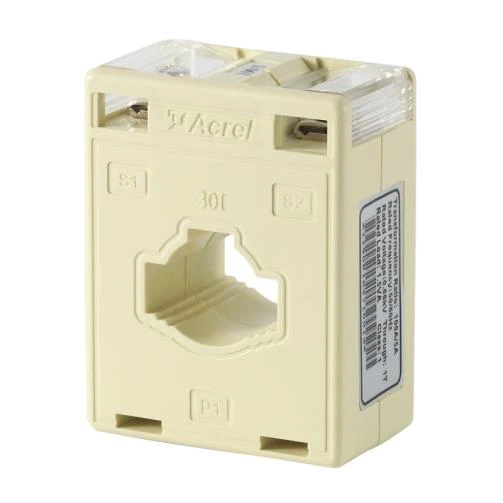

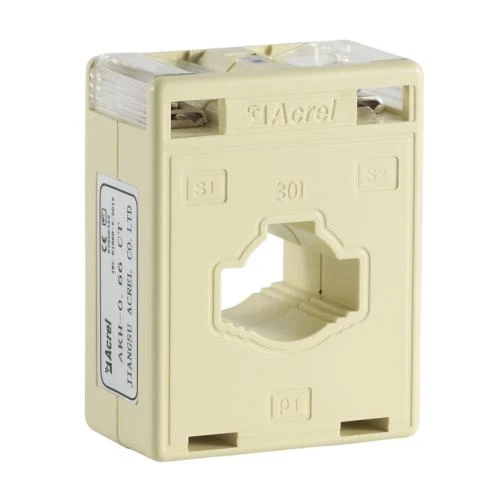

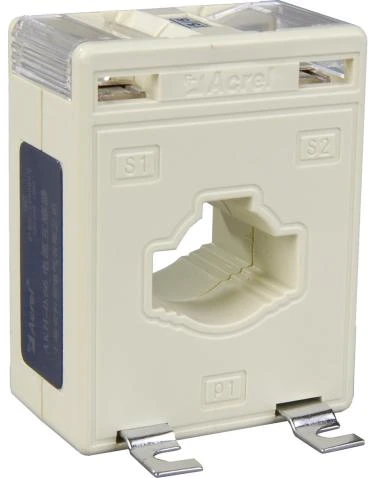

Megjelenés
 |  |
Paraméterek
Arány | Osztály & Teher (VA/Ω) | Fordul | Buszsáv típusa(mm)/QTY | Dia.(mm) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Méretek
Méret(mm) Üzemmód | Méretek | Furat mérete | Telepítés mérete | |||||
W | H | D | egy | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

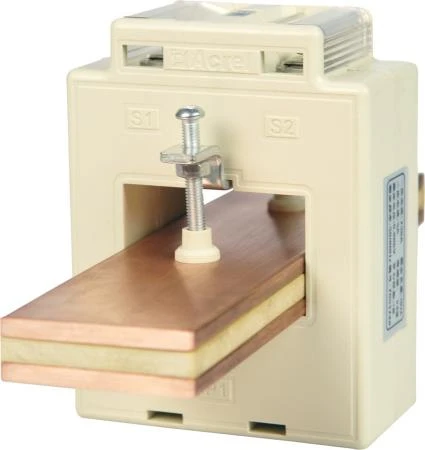

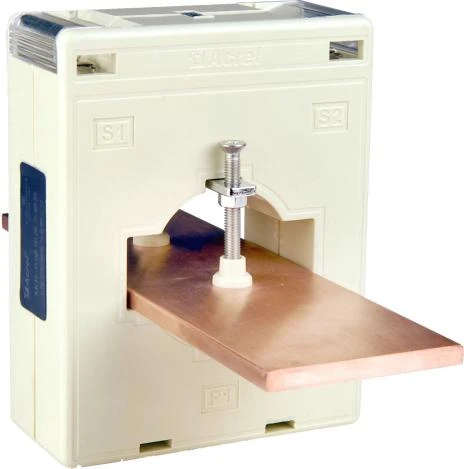

Ezek a CE-tanúsítvánnyal rendelkező áramtranszformátorok lehetővé teszik, hogy egyetlen kábel, több kábel vagy egyetlen buszsáv áthaladjon a CT nyílásán.
Környezet használata
● Névleges üzemi feszültség AC 0,66kV (egyenértékű AC0.69kV, GB156-2003)
● Névleges frekvencia 50-60Hz
● Környezeti hőmérséklet -30°C~70°C
● Magasság ≤3000m
● A teljesítményfrekvencia ellenáll a feszültségnek 3000V/1 perc 50Hz
● Olyan helyeken használják, ahol nincs közvetlen eső vagy hó, nincs súlyos szennyezés és súlyos rezgés
 |  |  |

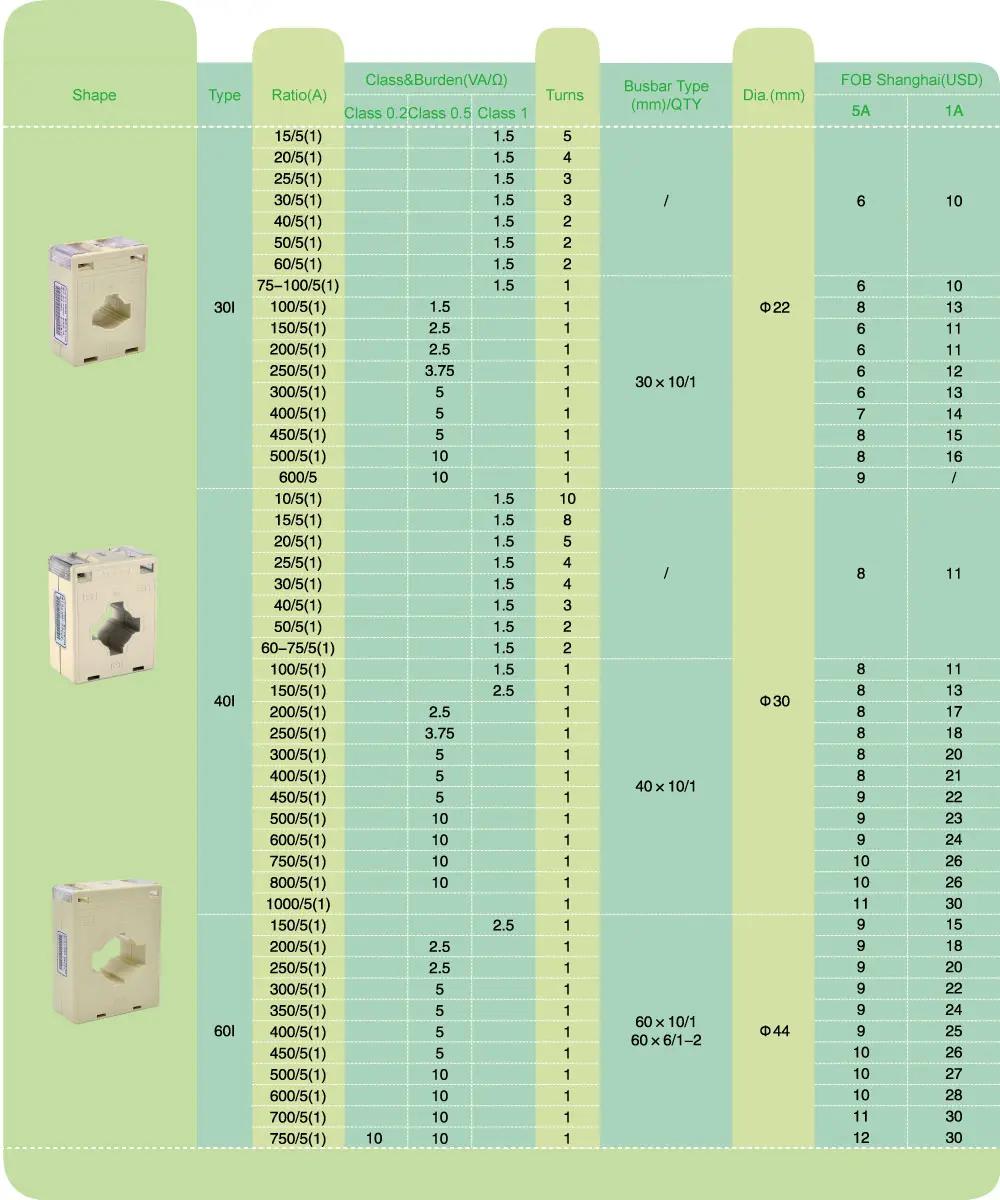

Árajánlat
