Leírás

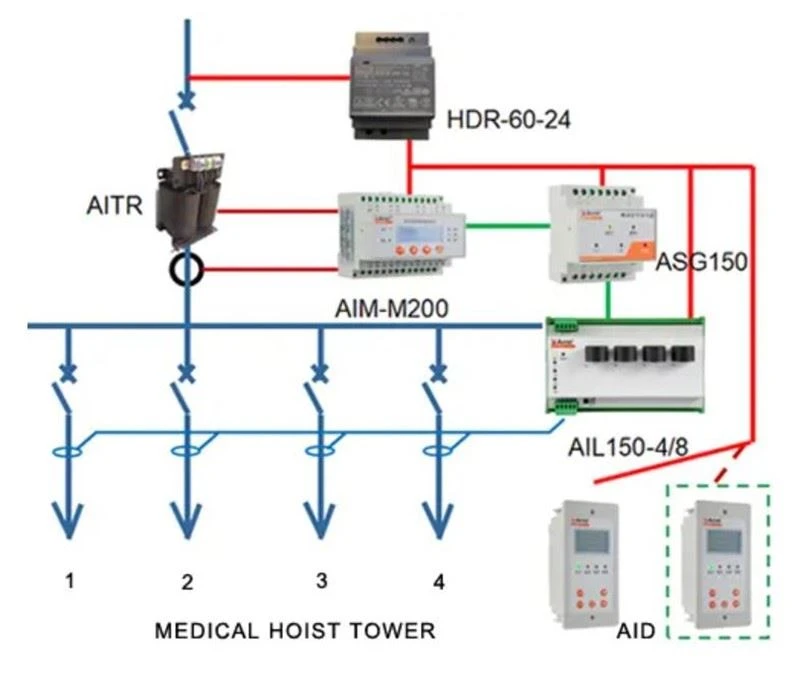

Az AITR sorozatú izolációs transzformátort speciálisan orvosi informatikai rendszerekben használják. A transzformátor mag szilícium acéllemezből készül, a veszteség kicsi. Kettős szigetelési kezelést alkalmaznak a tekercsek között, és egy statikus képernyőt úgy terveztek, hogy csökkentse a két tekercs közötti elektromágneses interferenciát.

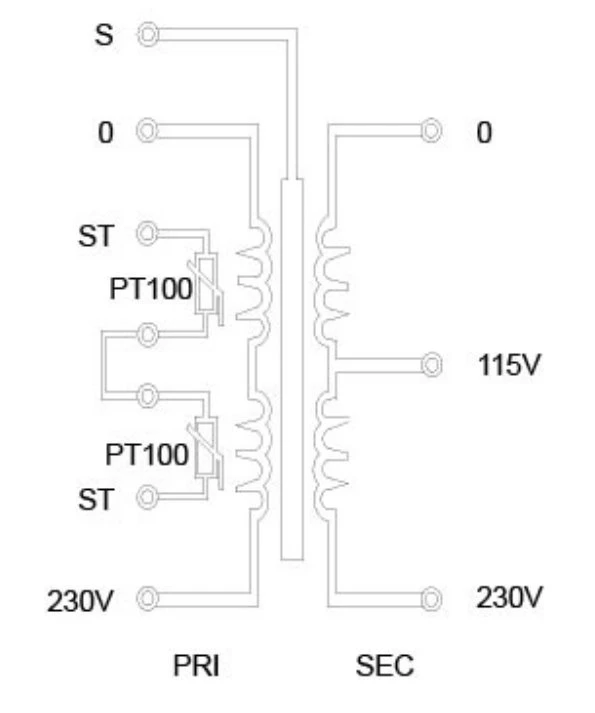

PT100 hőmérséklet-érzékelő van felszerelve a tekercsbe, amely a tekercselési hőmérséklet figyelemmel kísérésére használható. A transzformátort vákuum impregnálással kezelik, ami növeli a mechanikai szilárdságot és korróziógátló hatású. Ezenkívül a termék alacsony hőmérséklet-emelkedést és alacsony zajt is használ, így jó hőmérséklet-emelkedési teljesítménnyel és alacsony zajjal rendelkezik.

Paraméter

Névleges kapacitás	3.15kVA/5kVA/6.3kVA/8kVA/10kVa
Frekvencia	50/60 Hz
Névleges bemeneti feszültség	230V
Névleges kimeneti feszültség	230V/115V
(IE) Inrush Áram	<>
Szivárgási áram	<>
(Nagykedvez) Terhelésmentes kimeneti feszültség	<>
(I) Terhelésmentes kimeneti áram	<3%>
Rövidzárlat feszültség	<3%>
Hatékonyság	>96%
Maximális környezeti hőmérséklet	<>
Terhelésmentes hőmérséklet-emelkedés	<>
Teljes terhelési hőmérséklet emelkedése	<>
Ellenáll a feszültségnek	4200V/Perc
Szigetelési osztály	H
Zajszint	<>

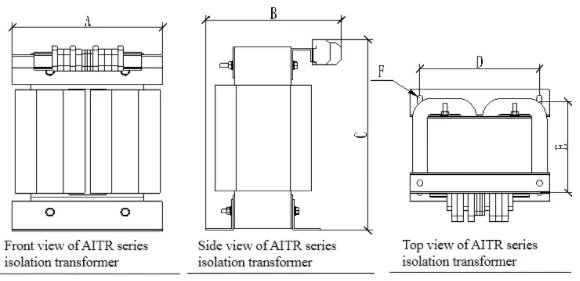

Dimenzió

Típus	Kapacitás (VA)	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	Össztömeg (kg)
AITR10000	10000	280	275	427	240	190	φ11	92
AITR8000	8000	280	265	427	240	190	φ11	90
AITR6300	6300	280	255	427	240	175	φ11	75
AITR5000	5000	280	255	427	240	175	φ11	73
AITR3150	3150	280	225	427	240	175	φ11	53
