Áttekintés
BD-4E Háromfázisú, 4 vezetékes Multielektromos paraméterekkel rendelkező digitális távadók az elektromos rendszer kWh értékét továbbítják egy nagy lineáris impulzusba. RS485 kommunikációs interfésszel rendelkezik, Modbus protokollt alkalmaz, és háromfázisú áramot, feszültséget, aktív teljesítményt, meddőteljesítményt, frekvenciát, teljesítménytényezőt, aktív energia reaktív energiát és így tovább exportál. 1-4 csatornás analóg opcionális, kétcsatornás elektromos impulzus kimenet.
Funkció
BD-AI BD-AV | BD-F | BD-PF | BD-3I3 BD-3(4)V3 | BD-3(4)P BD-3(4)Q | BD-3(4)E | ||
Fázis&erősítő;Kábelezés | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
Bemenet | Feszültség | Közvetlen LL | Akár 480V AC | ||||
Közvetlen LN | Akár 276V AC | ||||||
Külső PT-vel | ○ | ○ | ○ | ○ | ○ | ||
Jelenlegi | Közvetlen | Up to 5A AC | |||||
Külső CT-vel | ○ | ○ | ○ | ○ | ○ | ||
Kimenet | Normál érték | DC: 4-20mA, 0-20mA, 0-5V, 0-10V stb. | |||||
Terhelési ellenállás | Áramkimenet≤600Ω Kimeneti feszültség ≥1000Ω | ||||||
Ripple tartalom | & lt;0,5% csúcsérték | ||||||
Mérő | Feszültség | □ | — | — | □ | ||
Jelenlegi |
| — | — | □ | □ | □ | |
Aktív/reaktív teljesítmény | — | — | — | — | □ | □ | |
Látszólagos hatalom | — | — |
| — | □ | □ | |
Teljesítménytényező | — | — | R | — | □ | ||
Frekvencia |
| □ | □ | ||||
Energiamérés | ±KWh | — | — | — | — | — | ○ |
Pontossági osztály | 0.5% | ||||||
Kommunikáció | Interfész: RS485 Protokoll: Modbus-RTU |
|
| — |
|
|
|
Analóg kimenet | DC 0-5V,0-10V,0-20mA,4-20mA | ||||||
Impulzus kimenet | |||||||
Méretek (mm) | Ház (SzxMxM) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
Segéderő | 85-265V AC/DC,DC24V,DC48V | ||||||
Hőfok | Művelet | -10-55 ℃ | |||||
Storage | -25-70 ℃ | ||||||
páratartalom | Akár 95%, nem kondenzál | ||||||
Telepítés | (Sín)DIN35 csavarokkal rögzítse a szekrényhez | ||||||
Szabványok | GB/T 13850 | ||||||
'○': Igen '—' Nem'
' Választható

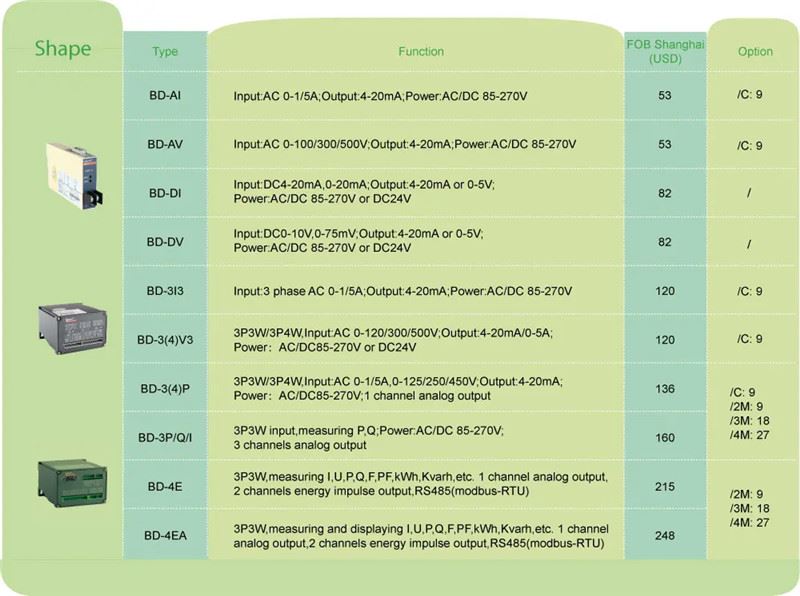

 | BD-3I3 sorozatú háromfázisú áramátalakító ● Alkalmazás: Ipari automatizálás ● Bemenet: AC áram mérése 200A-ig ● Túlterhelés: a névleges érték 1,2-szerese ● Analóg kimenet DC 0-5V/0-10V/0-20mA/4-20mA |
BD-AI sorozatú egyfázisú áramátalakító ● Alkalmazás: Ipari automatizálás ● Bemenet: AC áram ● Túlterhelés: a névleges érték 1,2-szerese ● Analóg kimenet DC 0-5V/0-10V/0-20mA/4-20mA |  |

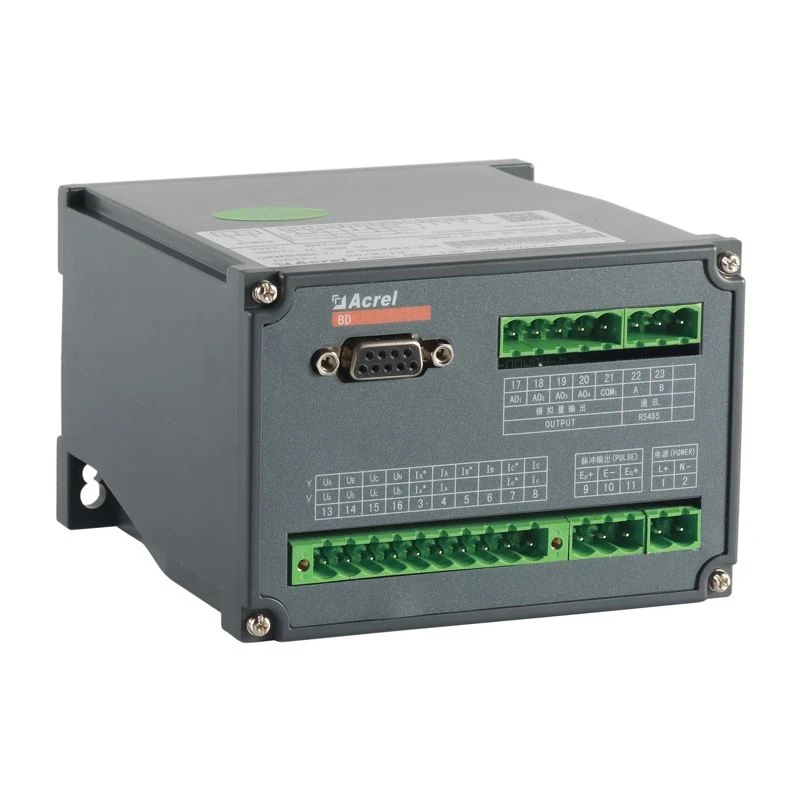

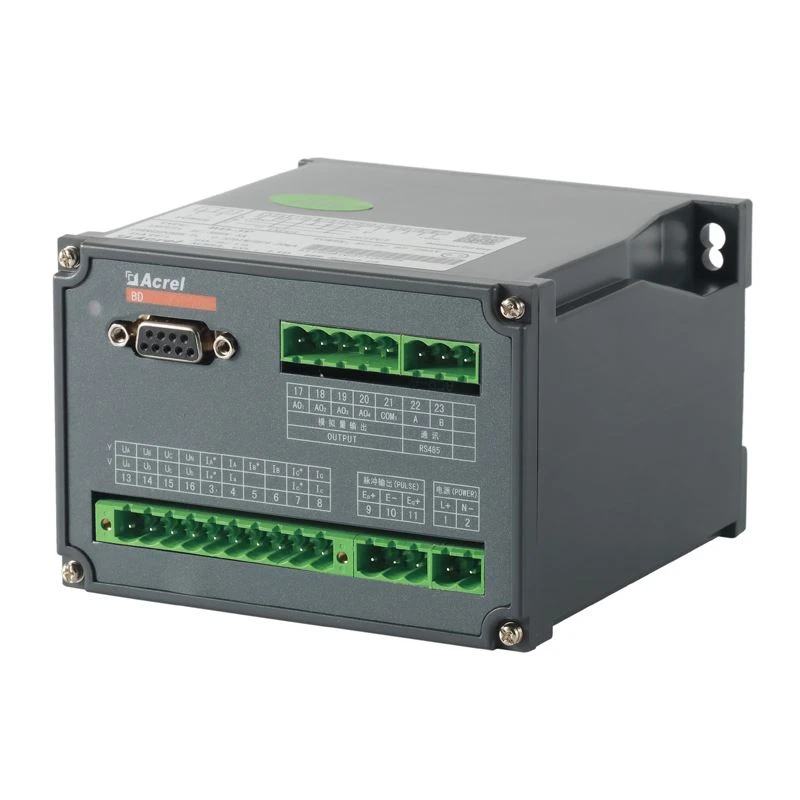

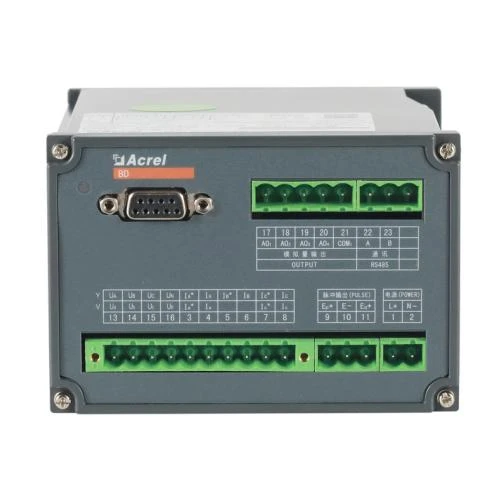

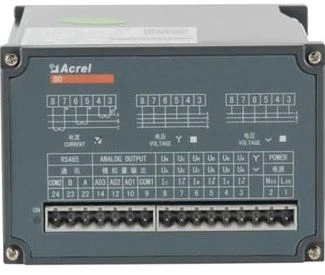

Kinézet

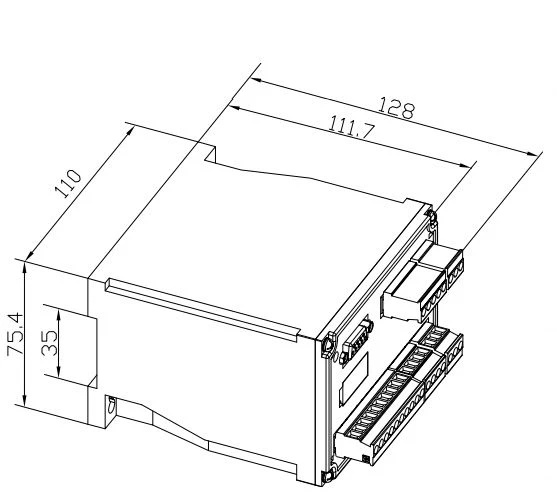

Dimenzió
(L*W*H: 128*110*75.4)

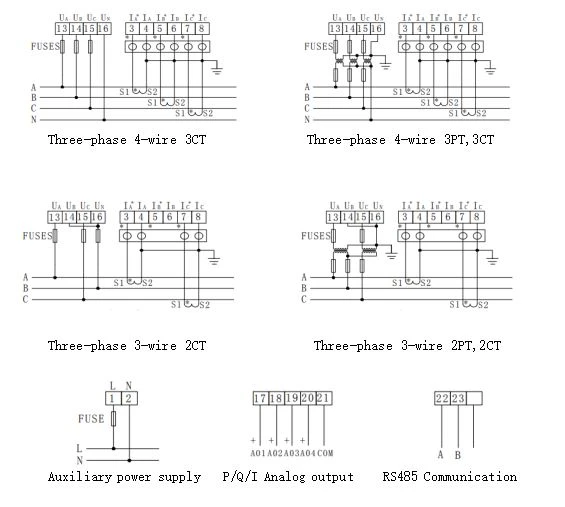

Telepítés
Például. A bemeneti jel AC 100V 5A, 4 csatornás adó kimenet megfelelő kapcsolat
| Kimenet továbbítása | Mérő objektum | Megfelelő kapcsolat |
AO1 | P | 4-20mA -> 0-866W |
AO2 | Q | 4-20mA->0-866var |
AO3 | Ia | 4-20mA 对应 0-5A |
AO4 | PF | 4-20mA 对应 0-1 |
