Áttekintés

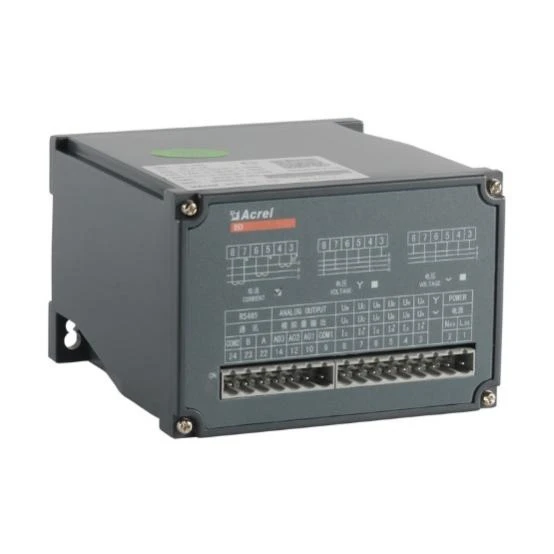

Az Acrel BD sorozatú elektromos adók olyan eszköz, amely képes elkülöníteni és továbbítani az elektromos paramétereket, Ez a BD-3P sorozatú Teljesítményfrekvenciás Jelátalakító képes mérni az aktív teljesítményt, a reaktív teljesítményt; a névleges érték túlterhelésének 1,2-szerese; Dc 0-5V/0-10V/0-20mA/4-20mA minden analóg kimenetként választható.

Funkció

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Fázis&Huzalozás	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Bemenet	Feszültség	Közvetlen L-L	Akár 480V AC
		Közvetlen L-N	Akár 276V AC
		Külső PT-vel	○	○	○	○	○
	Aktuális	Közvetlen	Akár 5A AC
	Aktuális	Külső CT-vel	○	○	○	○	○
Hozam	Normál érték	DC:4-20mA、0-20mA, 0-5V, 0-10V, így tovább
	Terhelésállóság	Aktuális kimenet≤600Ω Feszültségkimenet≥1000Ω
	Hullámzó tartalom	<0.5% peak="">
Mérés	Feszültség	□	—	—	□
	Aktuális		—	—	□	□	□
	Aktív/reaktív teljesítmény	—	—	—	—	□	□
	Látszólagos erő	—	—		—	□	□
	Teljesítménytényező	—	—	R	—	□
	Frekvencia					□	□
Energiamérés	±KWh	—	—	—	—	—	○
Pontossági osztály	0.5%
Kommunikáció	Interfész: RS485 Jegyzőkönyv: Modbus-RTU			—
Analóg kimenet	DC 0-5V,0-10V,0-20mA,4-20mA
Impulzus kimenet
Méretek(mm)	Ház(WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Kiegészítő teljesítmény		85-265V AC/DC,DC24V,DC48V
Hőmérséklet	Művelet	-10 és 55°C között
Hőmérséklet	Raktározás	-25 és 70°C között
Páratartalom		Akár 95%, nincs kondenzáció
Telepítés		(Nagykán) DIN35 javítás csavarokkal ellátott fülkékre
Színvonal		GB/T 13850
