AC szivárgási áram jelátalakító

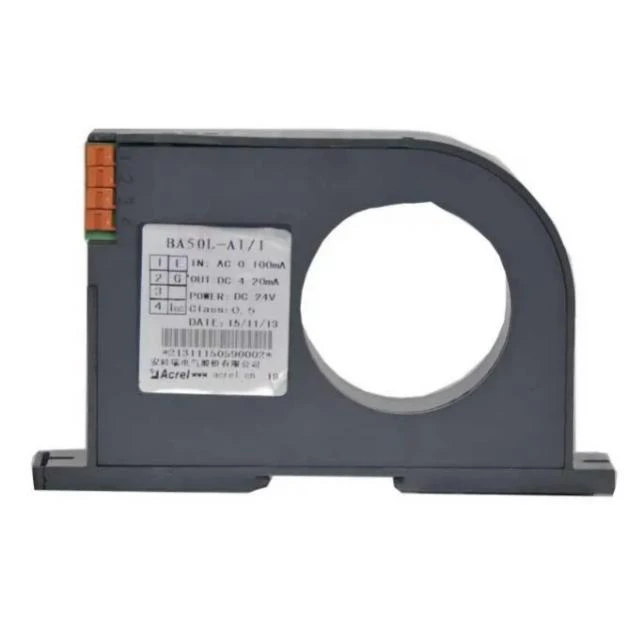

A BA50L egy átalakító maradékáram transzformátor, amely elsősorban az elektromos rendszer szivárgási áramát érzékeli. Bármikor megértheti az elektromos áramkörök és berendezések állapotát, hogy megakadályozza a szivárgás által okozott tüzeket és egyéb baleseteket.

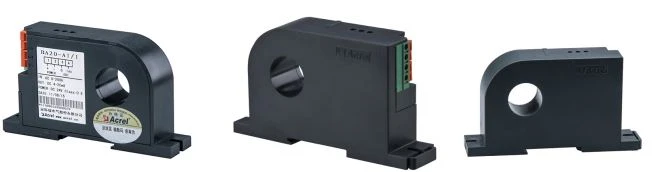

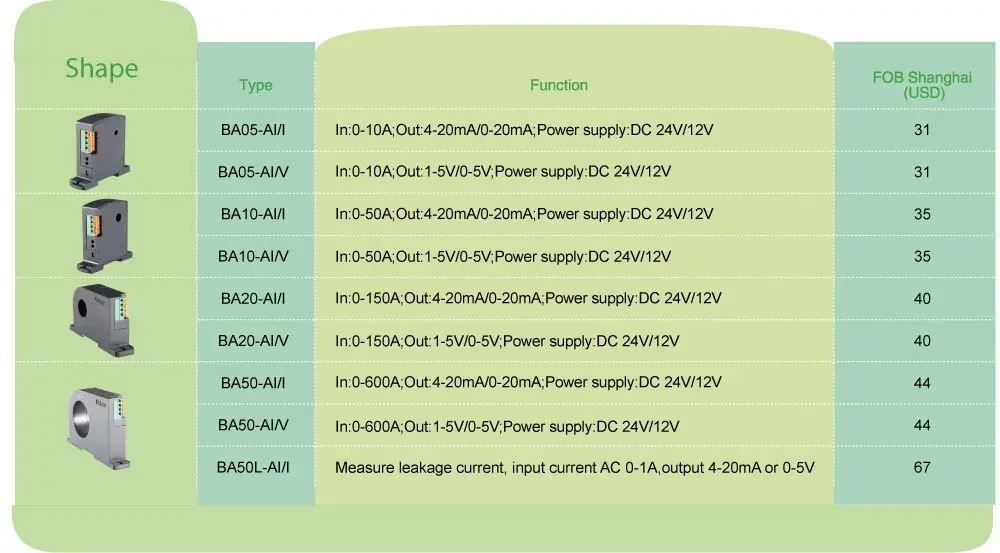

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Kiegészítő teljesítmény	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
Fogyasztás		≤1W	≤1W	≤1W	≤1W	≤1W

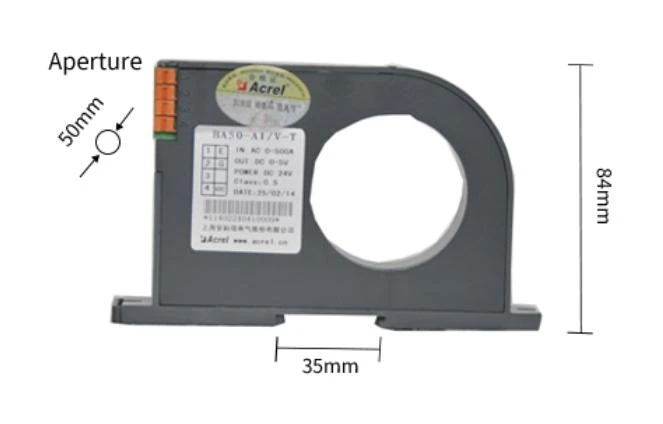

Áttetsólyuk mérete		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Bemenet	Aktuális	AC 0~(0,5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0.1~1)A (a szivárgási áram korlátozása)
Hozam	Névérték	DC4-20mA,vagy 0-20mA,0-5V,0-10V stb.
	Terhelésállóság	Áramkimenet≤500Ω,Feszültségkimenet≥1kΩ
Pontossági osztály		0.5%
Válaszidő		≤350ms
Hőmérséklet		Működés:-10 és +55°C között Tároló:-25 és +70°C között
Hőmérsékleti együttható		≤200ppm/°C
Telepítés		(Nagykán) DIN35, rögzítse a fülkét csavarokkal
Színvonal		GB/T 13850

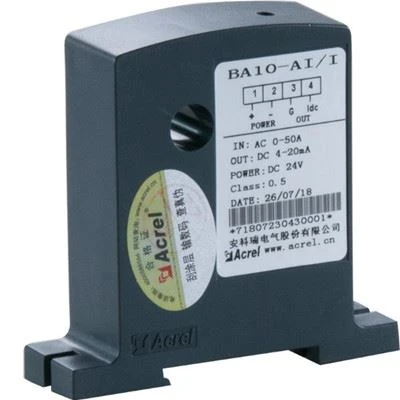

	BA10-AI/I ●Alkalmazás: Ipari automatizálás ●Bemenet: AC árammérés 50A-ig ●Túlterhelés: a névleges érték 1,2-szerese ●Kimenet: DC 4-20mA
BA20-AI/V ●Alkalmazás: Ipari automatizálás ●Bemenet: AC árammérés 200A-ig ●Túlterhelés: a névleges érték 1,2-szerese ●Kimenet: DC 0-5V

A BA sorozatú termékek az elektromágneses indukció elvét alkalmazzák az elektromos hálózat hálózati áramának valós idejű mérésére, valamint állandó áram- és lineáris kompenzációs technológiát használnak annak elkülönítésére és szabványos DC jelkimenetté alakítására.

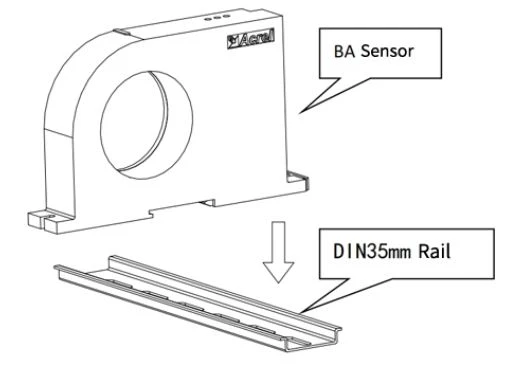

Válassza ki a megfelelő helyet a szabványos DIN35mm sín telepítéséhez, és szerelje be a BA érzékelőt a sínre;

A szekrény alsó paneljén válasszon egy megfelelő helyet két menetes lyuk kinyitására, amelyek megfelelnek a telepített érzékelő rögzített lyukának helyzetének; Az érzékelő elhelyezése után szerelje fel a pozicionálócsavart

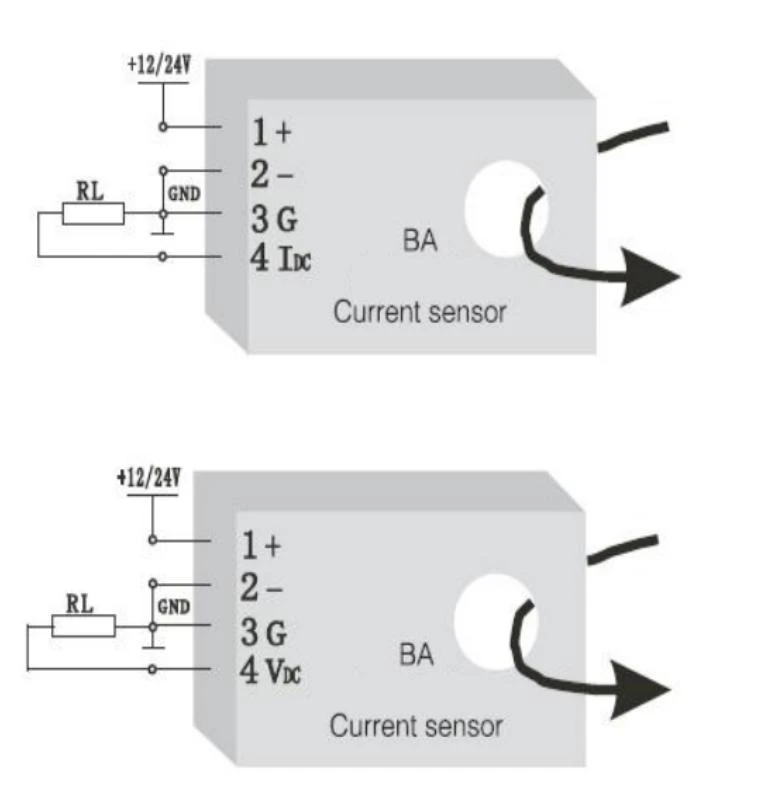

1 —— + Pozitív tápegység (nem fordított)

2 —— - Föld hatalma

3 – G (Áramkimenet negatív, amely megosztható a tápegységgel)

4 –— IDC(Áramteljesítmény pozitív),VDC(Feszültségkimenet pozitív)
