4-20MA áramátalakító

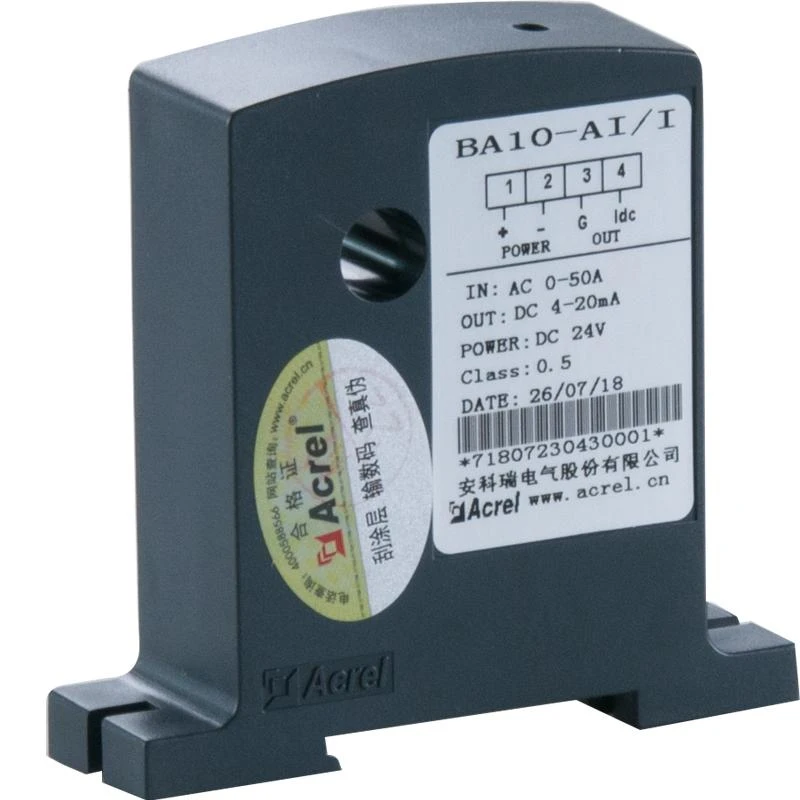

A BA analóg áramérzékelő/áramátalakító az elektromágneses indukció elvét alkalmazza az elektromos hálózat váltóáramának valós idejű mérésére, és állandó áramerősség és lineáris kompenzációs technológiát használ a leválasztására és szabványos egyenáramú jelkimenetté történő átalakítására. Leggyakrabban a PLC ipari automatizálásában használják.

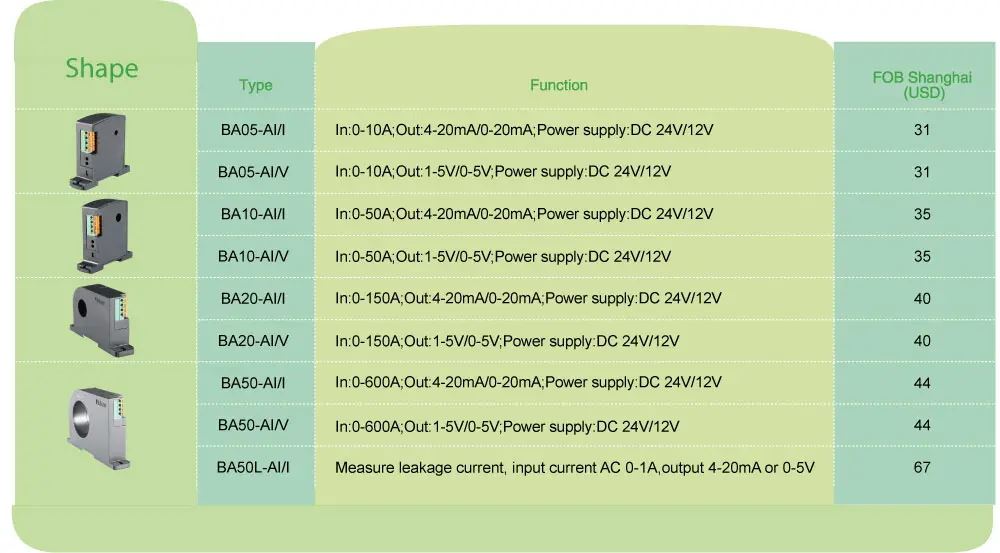

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Segéderő	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Fogyasztás		≤1W	≤1W	≤1W	≤1W	≤1W
Átmenő furat mérete		φ5 mm	φ10mm	φ20 mm	φ50 mm	φ50 mm
Bemenet	Jelenlegi	AC 0~(0,5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0,1~1)A (a szivárgó áramok korlátozása)
Kimenet	Névleges érték	DC4-20mA, vagy 0-20mA, 0-5V, 0-10V stb
	Terhelési ellenállás	Áramkimenet≤500Ω, Kimeneti feszültség≥1kΩ
Pontossági osztály		0.5%
Válaszidő		≤350 ms
Hőfok		Működés: -10 - +55 ℃ Tárolás: -25 - +70 ℃
Hőmérsékleti együttható		≤200 ppm/℃
Telepítés		(Sín)DIN35, rögzítse a szekrényhez csavarokkal
Szabványok		GB/T 13850

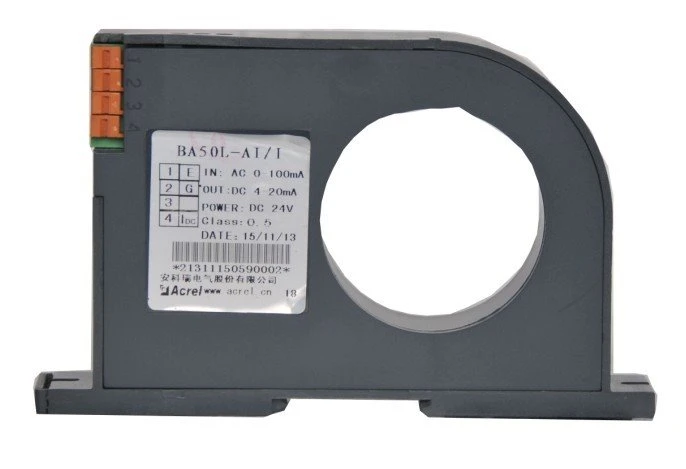

	BA50-AI/I ●Bemenet: 0-1A szivárgási áram ●Kimenet: DC 4-20mA ● A szivárgó áram mérése ●Túlterhelés: a névleges érték 1,2-szerese
BA20-AI/V ● Alkalmazás: Ipari automatizálás ●Bemenet: AC áram mérése 200A-ig ●Túlterhelés: a névleges érték 1,2-szerese ●Kimenet: DC 0-5V

● Nagyobb pontosság ● Magasabb szigetelési szint ● Magasabb biztonsági szint ● Alacsonyabb fogyasztás

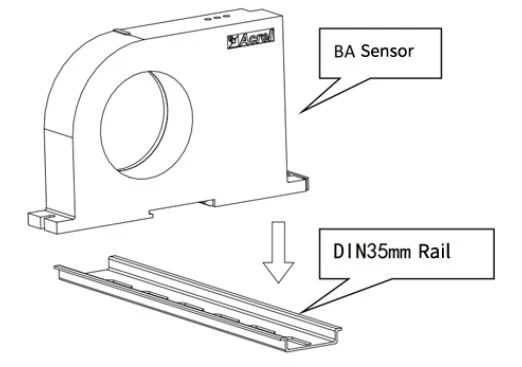

Válasszon megfelelő helyet a szabványos DIN35 mm-es sín felszereléséhez, és szerelje fel a BA érzékelőt a sínre;

A szekrény alsó panelén válasszon egy megfelelő helyet a beszerelt érzékelő rögzített furatának helyzetének megfelelő két menetes furat nyitásához; Az érzékelő felhelyezése után szerelje be a pozicionáló csavart

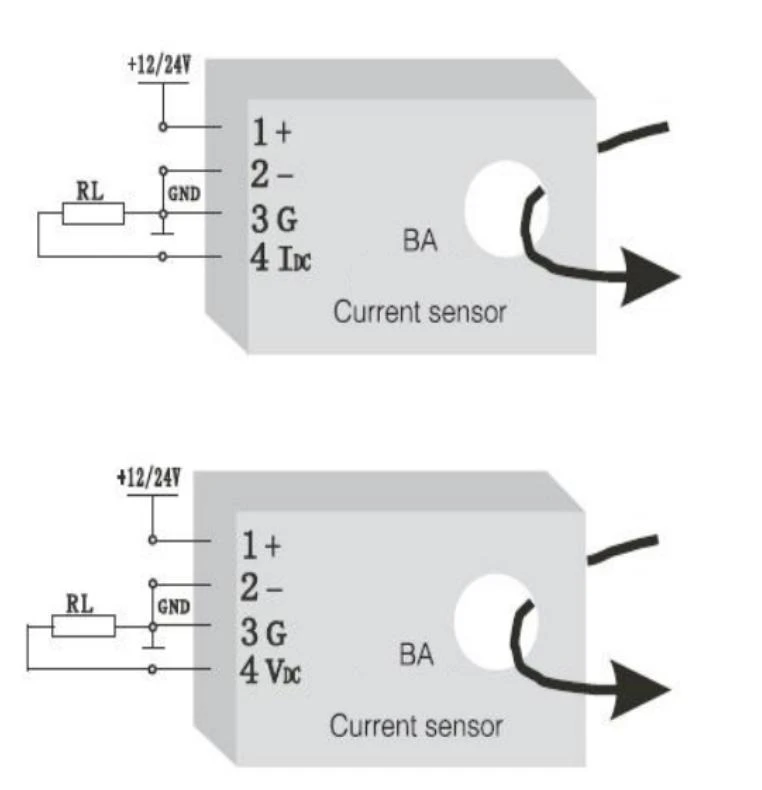

1 —— + Pozitív tápegység (nem fordítva)

2 —— - Erő FÖLD

3 —— G（Az áramkimenet negatív, amely megosztható a tápegységgel）

4 —— IDC (pozitív áramkimenet) VDC (pozitív kimeneti feszültség)
