Leírás

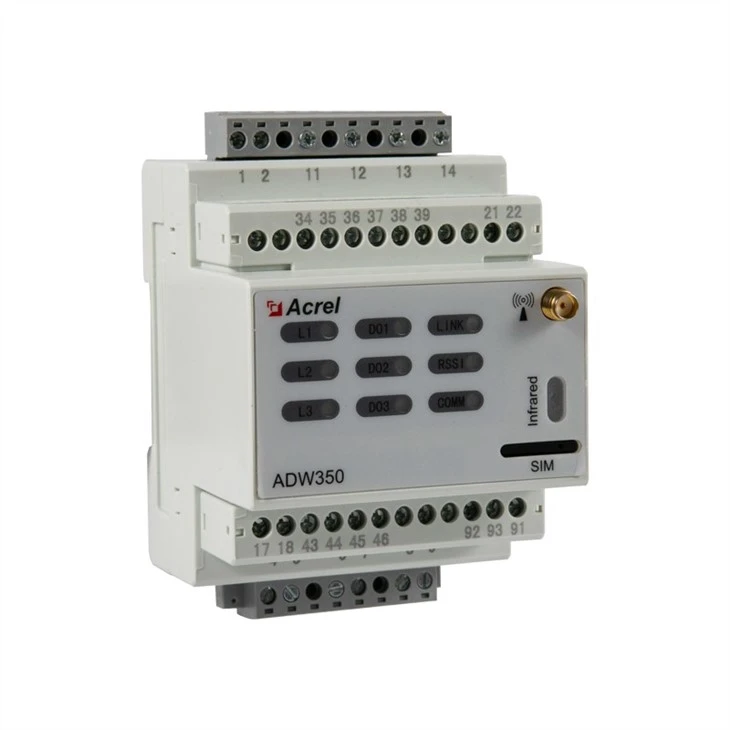

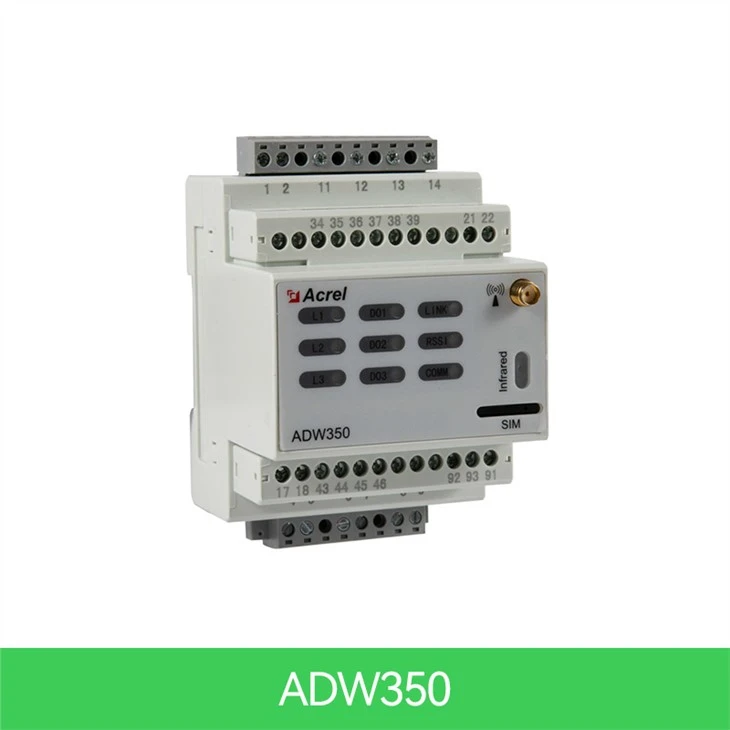

Az ADW350 vezeték nélküli mérőórát elsősorban a háromfázisú aktív energia fogyasztására használják kisfeszültségű hálózatokon. A termék olyan előnyökkel büszkélkedhet, mint a kompakt méret, a nagy pontosság, a gazdag funkciók. A különböző követelményeknek megfelelően számos kommunikációs funkció létezik, mint például az RS485 kommunikáció, az NB, a 4G, hozzáadva az új jelenlegi mintavételi módot egy külső transzformátor segítségével.

Rugalmasan telepíthető az elosztódobozba az alelemes elektromos energiamérés, üzemeltetés- és karbantartási felügyelet vagy teljesítményfelügyeleti követelmények elérése érdekében a különböző régiók és a különböző terhelések esetében.

Paraméter

Feszültségbemenet	Névleges feszültség	AC: 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V; DC: 48V
	Utalás frekvencia	AC: 50 Hz
	Fogyasztás	<0.5va (each="">
Aktuális bemenet	Bemeneti áram	AC: 3×20(100)A DC: 50A,100A
Aktuális bemenet	Fogyasztás	<1va (each="">
Kiegészítő teljesítmény	Tápegység	AC: 85~265V DC: 48V±20%
Kiegészítő teljesítmény	Energiafogyasztás	<>
Mérési teljesítmény	Elektromos paraméter	osztály 0,5
Mérési teljesítmény	Aktív energia pontosság	1. osztály
	Hőmérséklet-tartomány	-40°C~100°C
	Hőmérséklet pontosság	±2°C
CSINÁL	Kapcsolat értékelése	5A,AC250V/DC30V
Pulzus	Az impulzus szélessége	80±20ms
Pulzus	Impulzusállandó	AC:400imp/kWh DC:1600imp/kWh

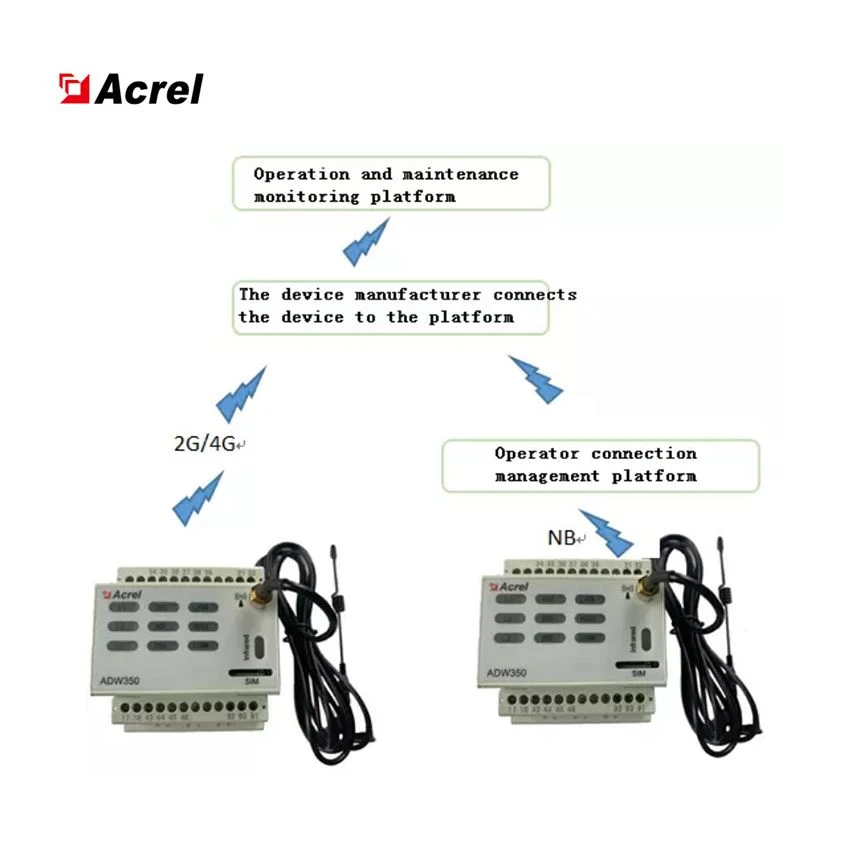

Kommunikáció	Vezeték nélküli	2G;NB;4G
	Infravörös kommunikáció	Az állandó átviteli sebesség 1200
	Interfész	RS485(A、B)
	Csatlakozási mód	Árnyékolt csavart párvezetők
	Protokoll	MODBUS-RTU

Pontosság

osztály 0,5
Mérés
U, én, P, Q, S, PF, F
Harmonikus funkció

THDv, 2-31.
DI/DO
3DO

Mérőcsatorna

3 DC csatorna vagy 1 AC csatorna háromfázisú

Méret(L*W*H)
72*71,5*92,6 mm
Telepítés
DIN 35 mm
Kommunikáció
NB-IOT, Infravörös, 2G, 4G
Hőmérsékletmérés
Kétirányú hőmérséklet

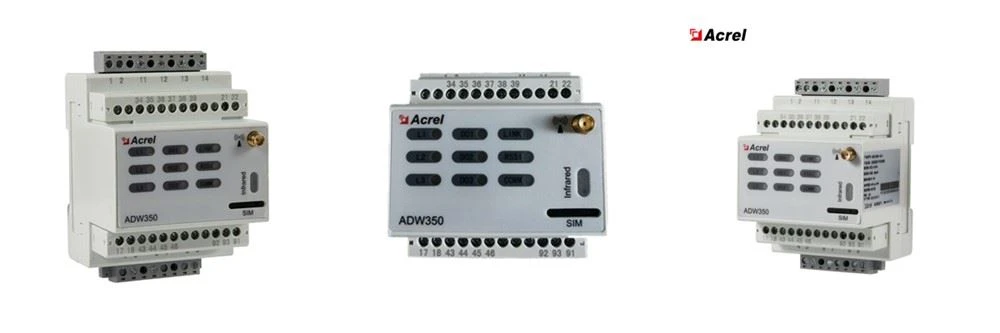

Megjelenés

112999a_

Hogyan válasszuk ki a DC transzformátort

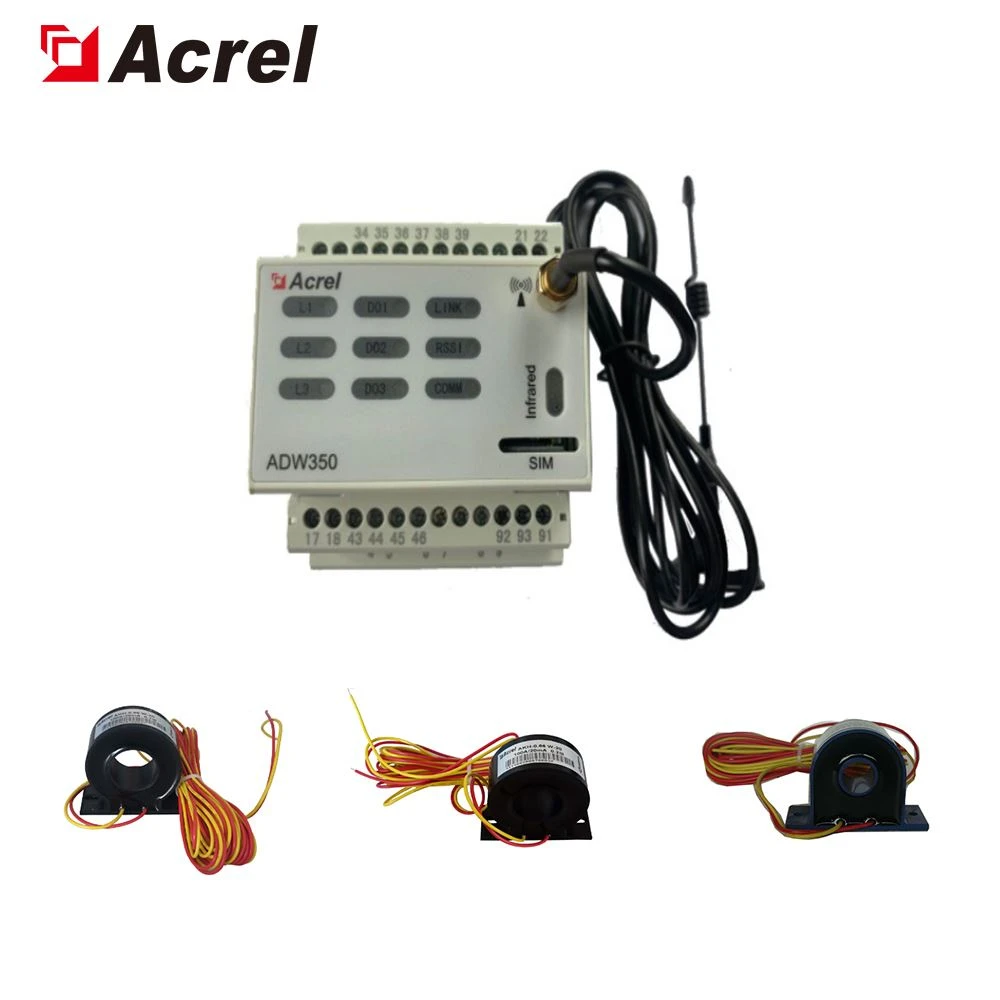

with ct ac

Az ADW350 Wireless DC Multi-Loop Din Rail Energy Meter-t elsősorban egyenáramú vagy három AC aktív energia fogyasztására használják kisfeszültségű hálózaton. A termék olyan előnyökkel büszkélkedhet, mint a kompakt méret, a nagy pontosság, a gazdag funkciók.

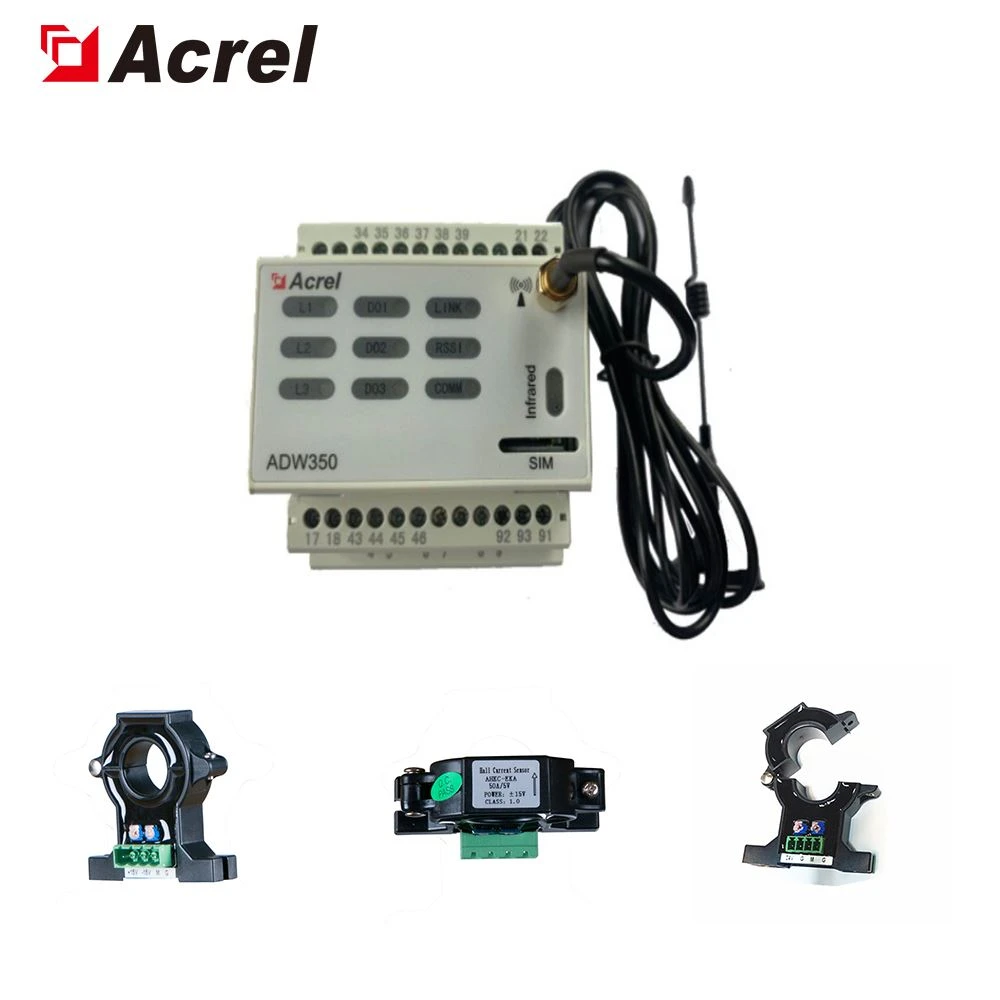

with hall dc

A különböző követelményeknek megfelelően számos kommunikációs funkció létezik, mint például az RS485 kommunikáció, az NB, a 4G, hozzáadva az új jelenlegi mintavételi módot egy külső transzformátor segítségével.
