Leírás

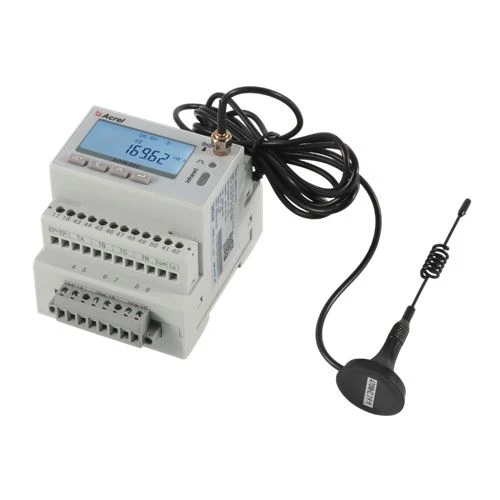

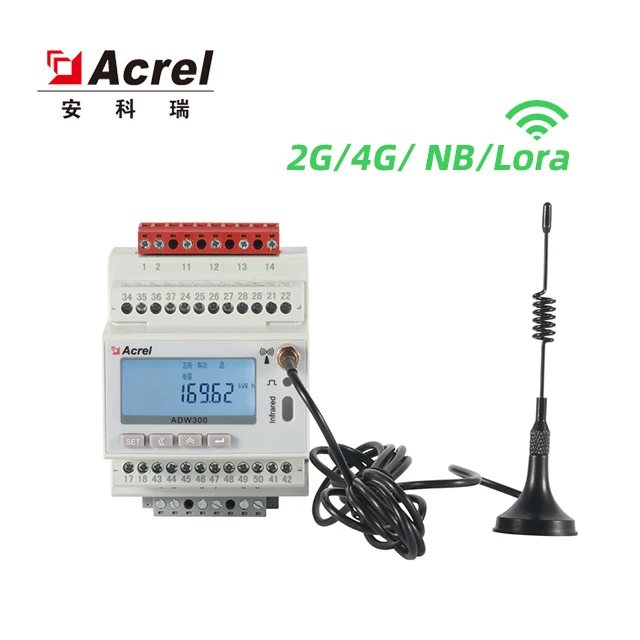

Az Acrel Wireless Three Phase Energy Meter-t elsősorban az aktív energia három fázisának fogyasztására használják kisfeszültségű hálózatokon. Ez a vezeték nélküli energiamérő olyan előnyökkel büszkélkedhet, mint a kompakt méret, a nagy pontosság, a gazdag funkciók. Különböző követelményeknek megfelelően.

Számos kommunikációs funkció létezik, mint például az RS485 kommunikáció, a 2G, az NB, a 4G, a WiFi, az új jelenlegi mintavételi mód hozzáadása külső transzformátor segítségével. Rugalmasan telepíthető az elosztódobozba az alelemes elektromos energiamérés, üzemeltetés- és karbantartási felügyelet vagy teljesítményfelügyeleti követelmények elérése érdekében a különböző régiók és a különböző terhelések esetében.

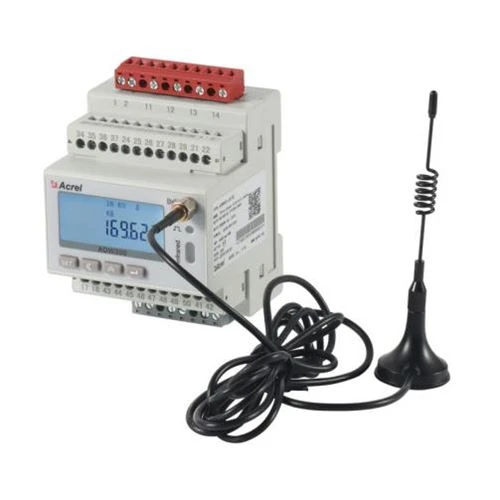

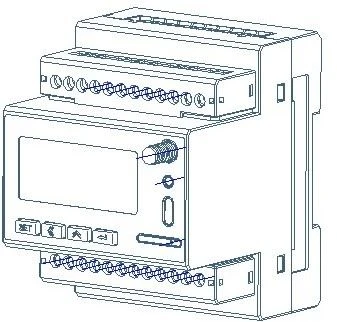

Megjelenés

Az alacsony fogyasztású, széles körű hálózati (LPWAN) technológiák, például az Acrel LoRa eszközei és a LoRaWAN nyílt protokoll térnyerésével az új intelligens villamosenergia-mérési megoldások lenyűgöző alternatívát jelentenek a dolgok internete (IoT) hálózatok és az intelligens hálózati alkalmazások egyéb csatlakozási lehetőségeivel kapcsolatban. A Lora/LoRaWAN energiamérők lehetővé teszik az energiamérők leolvasását és az adatok több kilométeres továbbítását az összesítéshez.

Paraméterek

Feszültségbemenet	Névleges feszültség	3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V
	Utalás frekvencia	50 Hz
	Fogyasztás	<0.5va(each>
Aktuális bemenet	Bemeneti áram	3×1(6)A; 3×1(6)A(ADW300W, 3×20(100)A(ADW300W)
	Aktuális indítás	1‰Ib (0.5S. osztály), 4‰Ib(1. osztály)
	Fogyasztás	<1va(each>
Kiegészítő teljesítmény	Tápegység	AC85~265V
Kiegészítő teljesítmény	Energiafogyasztás	<>
Mérési teljesítmény	Szabvány	IEC62053-22:2003, IEC62053-21:2003
	Aktív energia pontosság	0.5S.5S.(ADW300), 1. osztály(ADW300W)
	Hőmérséklet pontosság	±2°C
Pulzus	Az impulzus szélessége	80±20ms
Pulzus	Impulzusállandó	6400imp/kWh, 400imp/kWh
Kommunikáció	Vezeték nélküli	A 470 MHz-es átvitel és a maximális távolság nyílt térben 1 km; 2G; NB;4G
	Infravörös kommunikáció	Az állandó baud rateis1200
	Interfész	RS485(A、B)
	Csatlakozási mód	Árnyékolt csavart párvezetők
	Protokoll	MODBUS-RTU

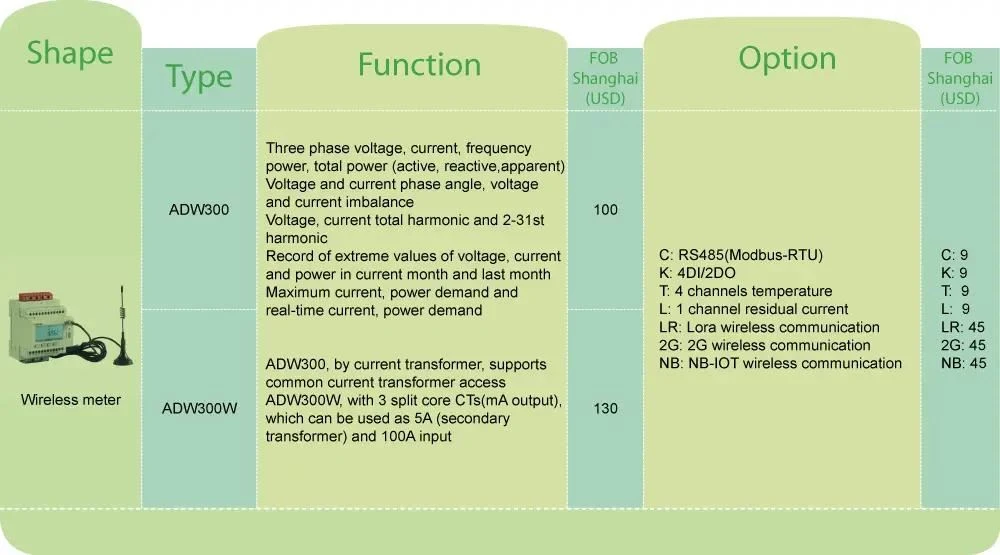

Funkció leírása

Funkció	Funkció leírása	Funkció biztosítása
Megjelenítési mód	LCD	■
Energiamérés	Aktív kWh (pozitív és negatív), kvadráns reaktív energiaenergia	■
Elektromos mérés	U、I、 P、Q、S、PF、F	■
Harmonikus funkció	THDv、Harmonicon 2-31.	■
Impulzus kimenet	Aktív impulzuskimenet	■
Háromfázisú kiegyensúlyozatlanság fok	Feszültség kiegyensúlyozatlanság, áram kiegyensúlyozatlanság	■
Hőmérsékletmérés	A/B/C/N hőmérséklet (Alternatív ábrák: T)	□
DI/DO	4DI,2DO(Alternatív figuració: K)	□
Az aktuális	Egyirányú után aktuális (Alternatecon figuration:L)	□
LED kijelző	Pulse LED kijelző	■
Külső áram transzformátor	Külső nyitott típusú áramátalakító (Alternatív figuració: W)	□
Elektromos paraméter	Feszültség, aluláram, áram felett, alulterhelés stb.	■
Kommunikáció	Infravörös kommunikáció	■
	RS485(Alternatív ábrázolás: C)	□
	Vezeték nélküli átvitel 470 MHz-en (Alternatív figuració: LR)	□
	GPRS(Alternatív figuració:2G)	□
	NB-IOT(Alternatecon figuració: NB)	□
	4G (Alternatív ábrázolás:4G)	□

( ■ □ opcionálisan)

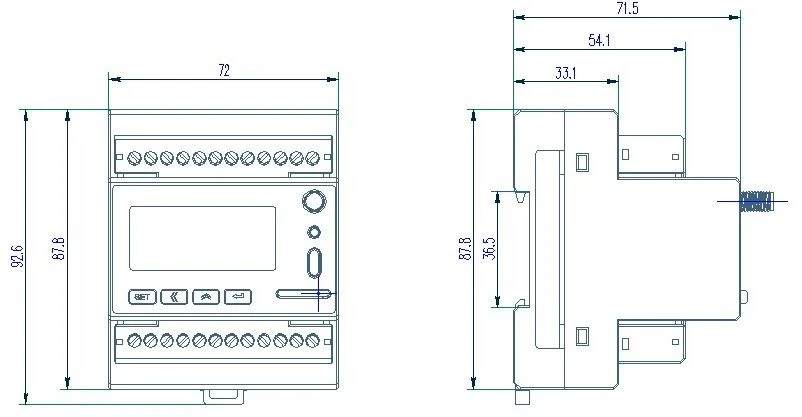

Méretek

A maradékáram transzformátor mérete

Előírások	Aktuálisrating	Belső átmérő Φ mm	Külső átmérő Φ mm	Súly
AKH-0.66L45	16~100A	45	76	0.18
AKH-0.66L80	100~250A	80	120	0.42
AKH-0.66L100	250~400A	100	140	0.50
AKH-0.66L150	400~800A	150	190	1.32
AKH-0.66L200	800~1500A	200	240	1.94
