Leírás

Az Acrel Din Rail egyfázisú AC energiamérőt az áramellátó rendszer, az ipari és bányászati vállalkozások és a közművek számára tervezték a villamosenergia-fogyasztás kiszámításához és az elektromos kereslet kezeléséhez. Nagy pontossággal, kis mérettel és egyszerű telepítéssel rendelkezik. Integrálja az összes elektromos paraméter mérését az átfogó villamosenergia-méréssel.

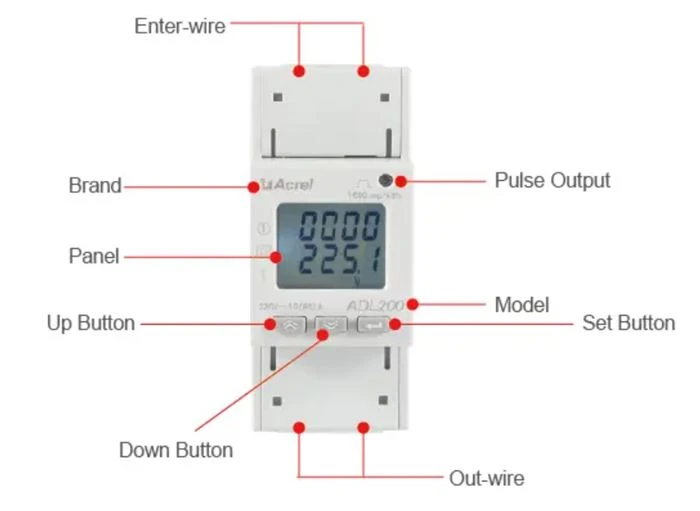

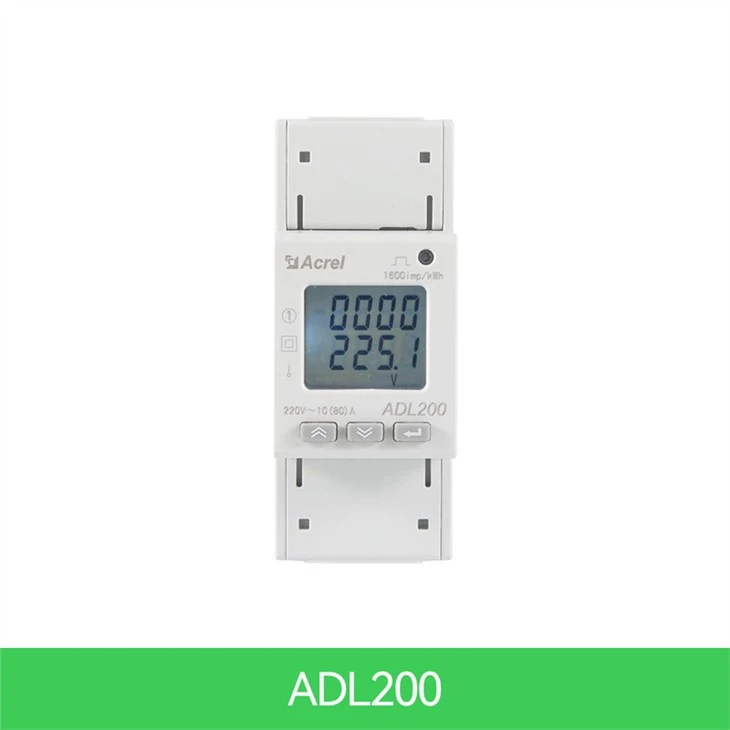

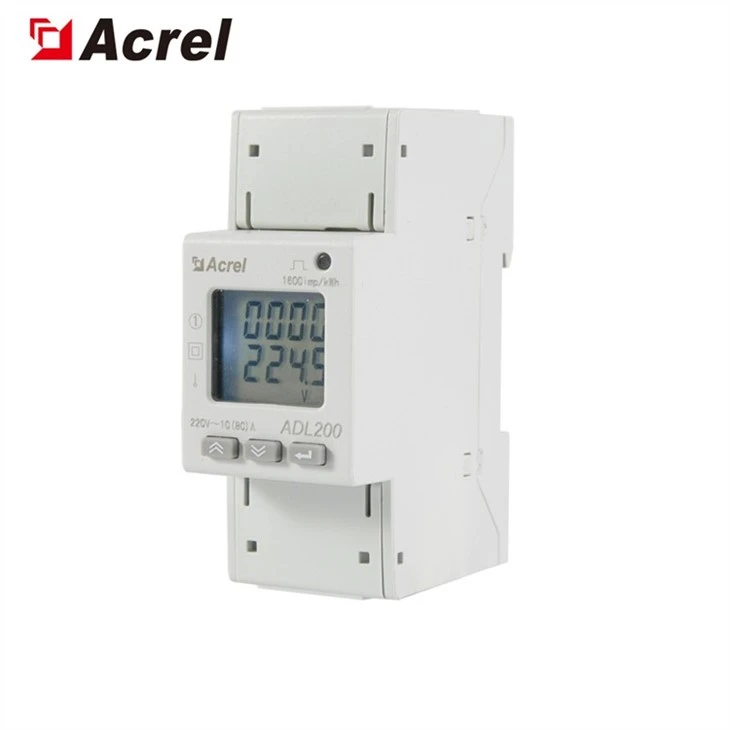

Megjelenés

Paraméterek

Bemeneti feszültség	Utalás feszültség	AC220V
	Utalás frekvencia	50 Hz
	Hatalom fogyasztás	<>
Bemeneti áram	Alapáram	10A
	Maximális aktuális	80A
	Kezdő aktuális	4‰Ib
	Fogyasztás	<>
Mérési teljesítmény	A mérés pontossága	1 osztály
Mérési teljesítmény	Mérési tartomány	000000.00 ~ 99999999 kWh
Óra pontossága	Hiba≤0.5s/d
Aktív pulzus	Impulzusszélesség	80±20ms
Aktív pulzus	Impulzusállandó	1000imp/kWh
Kommunikáció	Interfész	RS485(A+、B-)
	Kapcsolat üzemmód	Árnyékolt csavart párvezetők
	Protokoll	MODBUS-RTU
Funkció	Funkció leírása	Funkció biztosítása
KWh mérése	Egyfázisú aktív kWh (pozitív és negatív), 3 hónap korábbi energiaadatok fagyasztott tárolása	■
Elektromos paraméterek mérése	Feszültség, Áram, Aktív teljesítmény, Reaktív teljesítmény, Látszólagos teljesítmény, teljesítménytényező és frekvencia	■
LCD kijelző	8 bites szakaszOS LCD kijelző	■
Legfontosabb programozás	3 kulcs olyan paraméterek beállításához, mint a kód, cím, átviteli sebesség, többdíjas és kommunikációs protokoll	■
Impulzus kimenet	Aktív energiaimpulzus outpu	■
Többdíjas	4 időzóna, 2 időintervallum-lista, 14 időintervallum adaptálása naponta és 4 tarifák	□
Kommunikáció	Kommunikációs felület: RS485, Kommunikációs protokoll: MODBUS-RTU	■

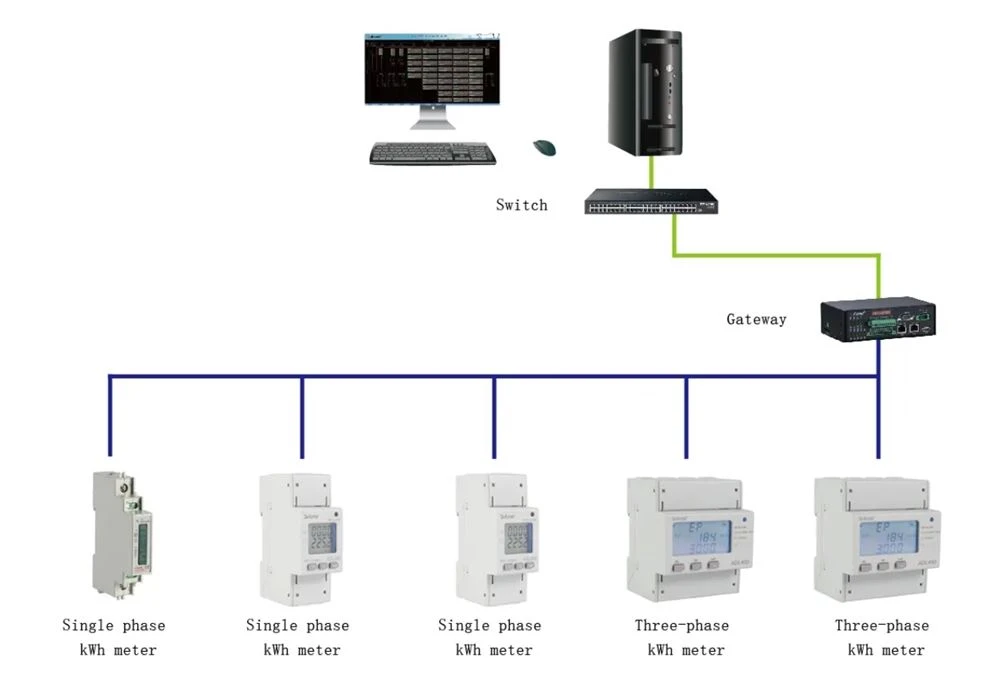

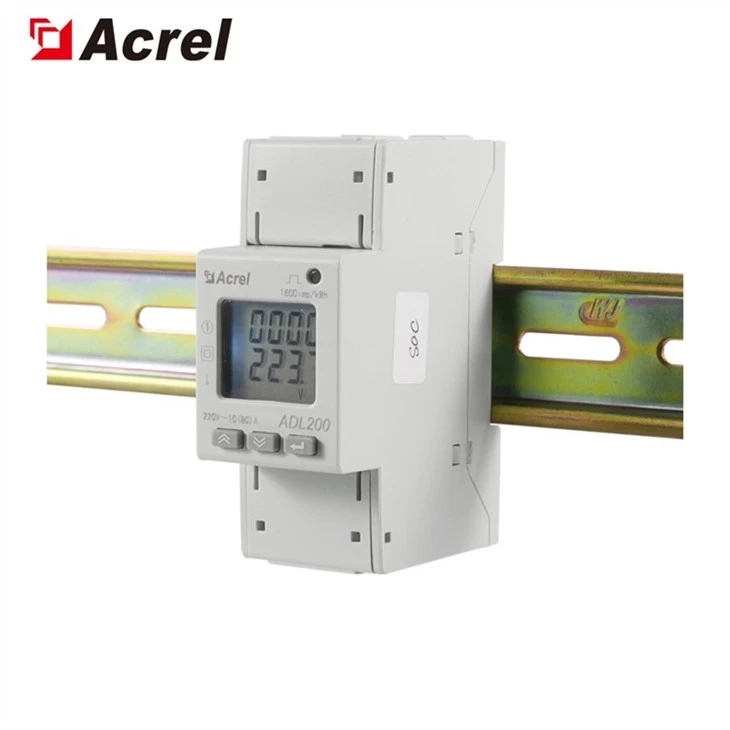

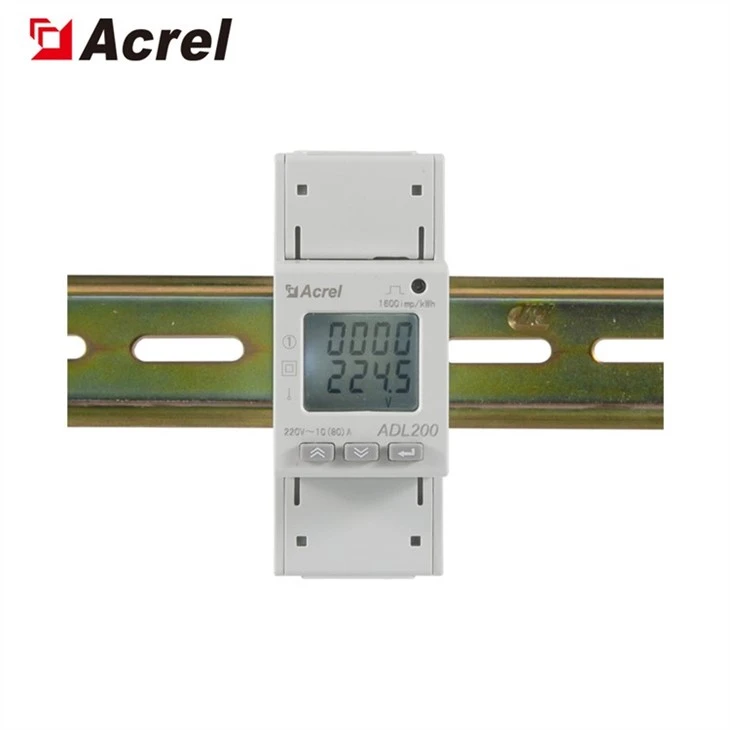

Egyfázisú teljesítménymérőnk tesztelheti a teljes aktív kwh-t, és mérheti a feszültséget, az áramot, a teljesítményt és más elektromos paramétereket, opcionális RS485 Modbus RTU funkcióval is. Kényelmes az elektromos energia figyelése, összegyűjtése és kezelése. Rs485 kommunikációs porttal van felszerelve, és a MODBUS-RTU-hoz igazodik. Az ADL mindenféle vezérlőrendszerben, SCADA rendszerben és energiagazdálkodási rendszerben használható.

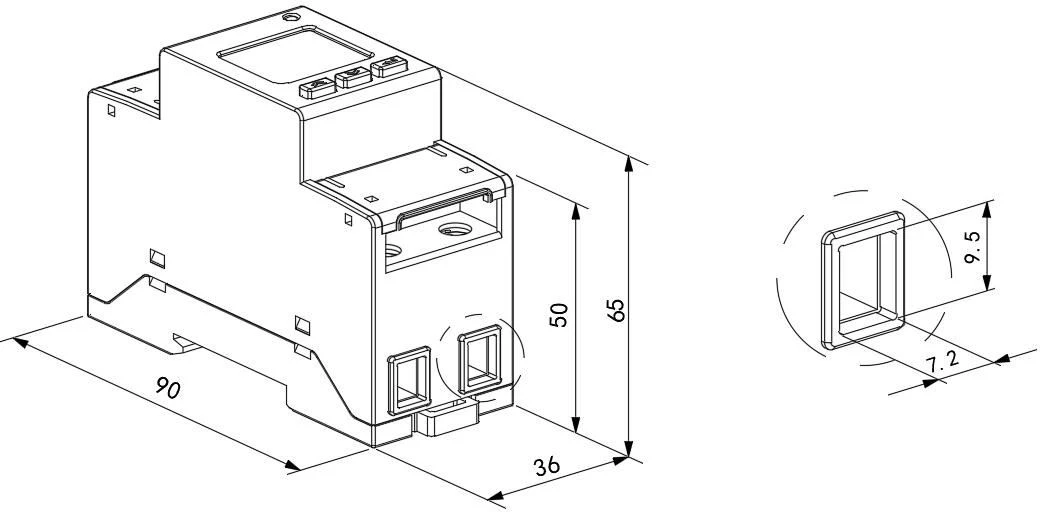

Méretek

Segéd áramkimaradás

●Meghibásodási teljesítmény: az energiamérő villog, és bekapcsolása után nem világít.

●Hibaelhárítás:

1. Ellenőrizze, hogy a kiegészítő tápegység vezetékei összhangban vannak-e a

a műszer kábelezési rajza, valamint az, hogy a vezetékek lazaak-e vagy leesnek-e;

2. Használjon többméteressel annak mérésére, hogy a kiegészítő tápegység bemeneti feszültségértéke a műszer normál üzemi feszültségtartományán belül van-e.

Jelbemeneti hiba

●Meghibásodási teljesítmény: Az energiamérő bekapcsolt bekapcsolt után a kijelző teljesítménye vagy energiaszáma nem pontos.

●Hibaelhárítás:

1. Kapcsolja be az energiamérő kijelző interfészét a tápellátási (aktív P, teljesítménytényező λ) interfészre, ellenőrizze, hogy a tápellátási kijelző negatív-e, és hogy a teljesítménytényező

0,9-0,95, majd ellenőrizze, hogy az aktuális jelvonal bemenete és kimenete megfordult-e ( Azaz az áram bejövő vonalának összhangban kell lennie a műszer bejövő végével), és összhangban kell lennie az energiamérő vezetékeivel.

Kommunikációs hiba

●Meghibásodási teljesítmény: Az energiamérő bekapcsolása után nem tud normálisan kommunikálni a gazdaszámítógéppel.

●Hibaelhárítás:

1. A mérőműszer A és B kommunikációs kimenete közötti feszültségértéknek +(4.4.-4.5)V között kell lennie;

2. Ellenőrizze, hogy a kommunikációs kábelezési módszer megfelelően van-e bedrótozva a kábelezési diagram szerint (azaz a műszer A/B kommunikációs termináljának meg kell felelnie az A/B kommunikációs soros portnak).
