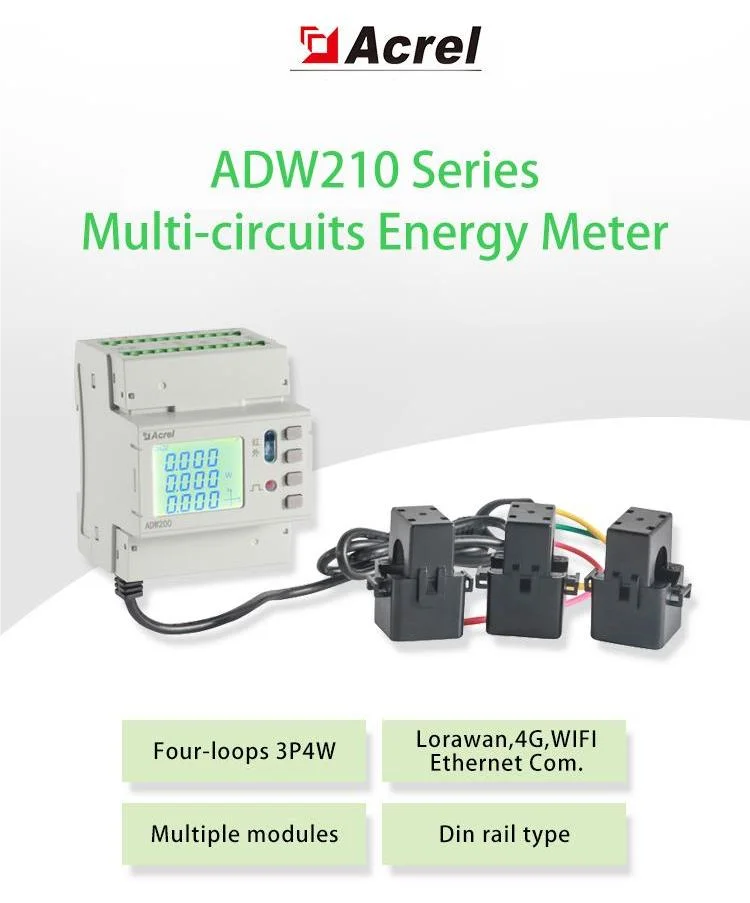

ADW210

Az Acrel ADW2XX sorozatú sín típusú többhurkos teljesítménymérők elsősorban több háromfázisú áramkör teljes elektromos paramétereinek mérésére szolgálnak. Egyszerre akár négy háromfázisú hurokáram bemenet is csatlakoztatható. Mérheti a feszültséget és az áramerősséget, a teljesítményt, a teljesítménytényezőt, a fázisszöget, a kiegyensúlyozatlanságot, a harmonikus és egyéb paramétereket.

Pontosság

Aktív teljesítmény: 1. osztály
Meddő teljesítmény: 2. osztály

Frekvencia

Tartomány: 50 - 60Hz

Impulzus kimenet

Aktív impulzus kimenet és reaktív impulzus kimenet

Fogyasztás

<0.5VA(Single phase)

Méretek (H*Sz*Ma)

Panel mérete (H×Sz):72*97,7*36 mm

Vezeték nélküli

Átvitel 470 MHz-en, a maximális távolság nyílt térben 1 km; 2G; Megjegyzés

Indító áram

4‰lb

xxxx

Specifikáció		3 fázis 3 vezeték, 3 fázis 4 vezeték
Feszültség	Névleges feszültség	3*220/380V
	Fogyasztás	<0.5VA
Jelenlegi	Bemeneti áram	5A,100A
	Fogyasztás	<0.5VA
Pontosság	Jelenlegi	Osztály 0.5
	Aktív teljesítmény	1. osztály
	Meddő teljesítmény	2. osztály
Kommunikáció		RS485 (Modbus-RTU)
Relatív páratartalom		95% vagy annál kisebb (nincs páralecsapódás)
Vázlat	LSzH(mm)	7297.936
Hőmérséklet	Üzemeltetési	-25~55 fok
Hőmérséklet	Tárolás	-40~80 fok
Nedvesség		95% vagy annál kisebb (nincs páralecsapódás)
Magasság		<2000m

Funkció

Az ADW210 sorozatú sín típusú, többhurkos váltakozó áramú háromfázisú energiafigyelő teljesítménymérőit főként több háromfázisú hurok teljes elektromos paramétereinek mérésére használják. Egyszerre akár négy háromfázisú hurok árambemenetére is csatlakozhatnak.

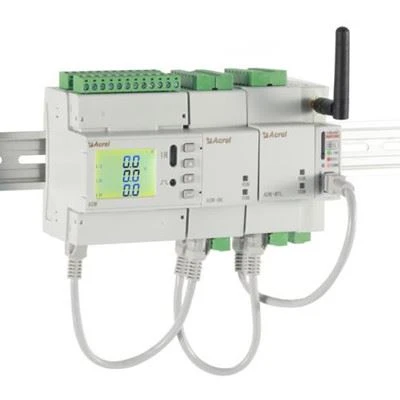

ADW210

●N (1, 2, 3, 4) háromfázisú áramköri teljes elektromos paramétermérés, külső áramváltó;

● Háromfázisú feszültség/áram, nulla sorrendű áram és frekvencia figyelése;

● Monitor háromfázisú teljesítmény, teljes teljesítmény (aktív, meddő és látszólagos);

● Monitor háromfázisú teljesítménytényező és teljes teljesítménytényező;

● Monitor feszültség/áram fázisszög, feszültség/áram kiegyensúlyozatlansági foka;

● A feszültség és az áram összharmonikusainak és 2-31 részharmonikusainak figyelése;

● Extrém rekordok a feszültségről, áramerősségről és teljesítményről az aktuális hónapban és a múlt hónapban;

●Maximális áram, maximális teljesítményigény és valós idejű áram, valós idejű energiaigény;

●200 eseményrekord, DIDO akció rögzítése;

● Túlfeszültség, túláram, fázishiba, DI kapcsolat és egyéb riasztási kimenet támogatása;

●4-időzóna 14-idősebesség beállítása;

●Négynegyedes elektromos energia, 12-havi többdíjas villamosenergia-statisztika;

●31 napos négynegyedes és többlépcsős elektromos energia fagyasztás, előre és hátrafelé történő villamosenergia-mérés;

●Kétirányú kapcsoló bemenet, kétirányú kapcsoló kimenet, RS485 kommunikáció, aktív impulzus kimenet (a megfelelő hurok kapcsolható).

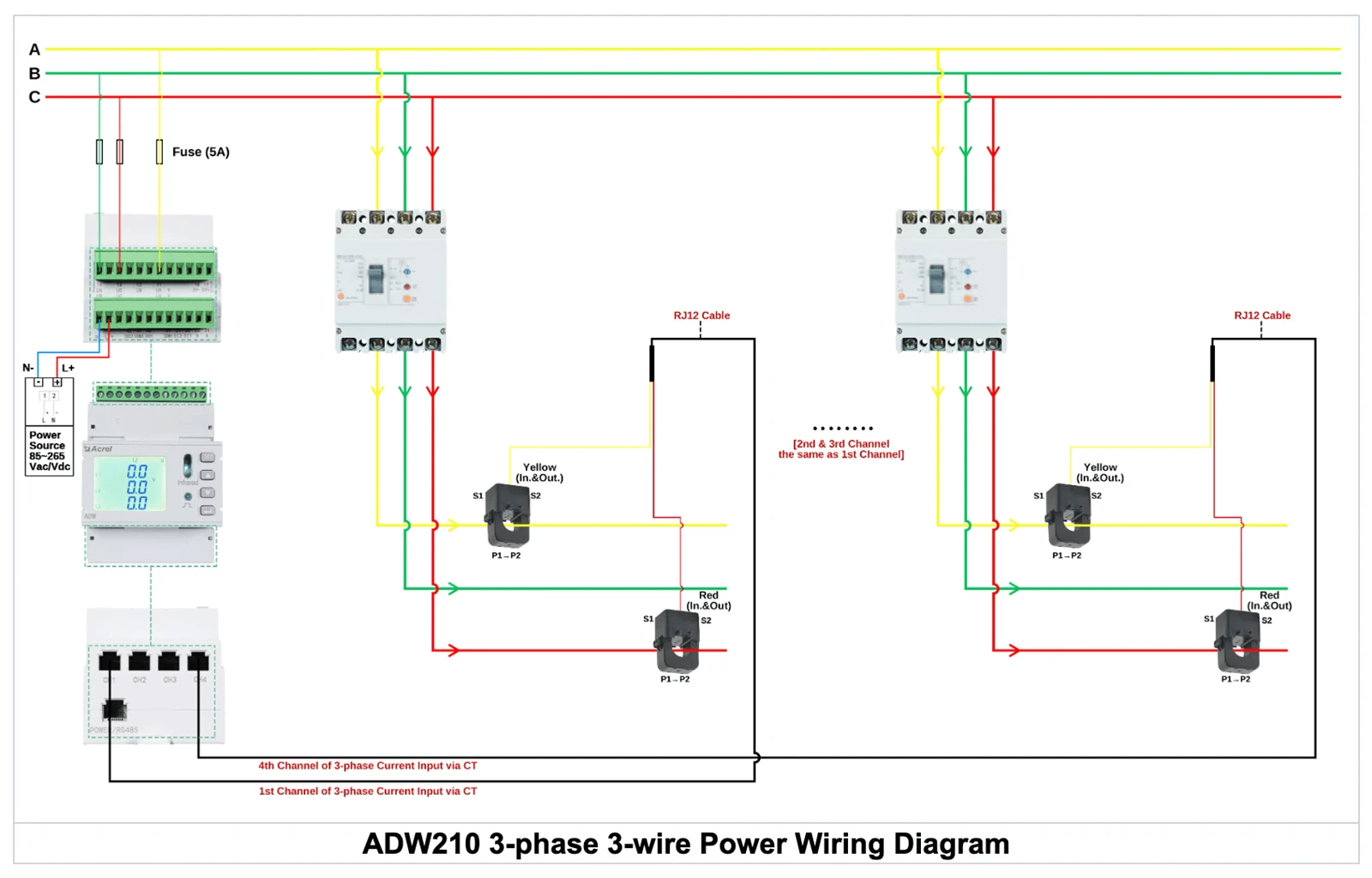

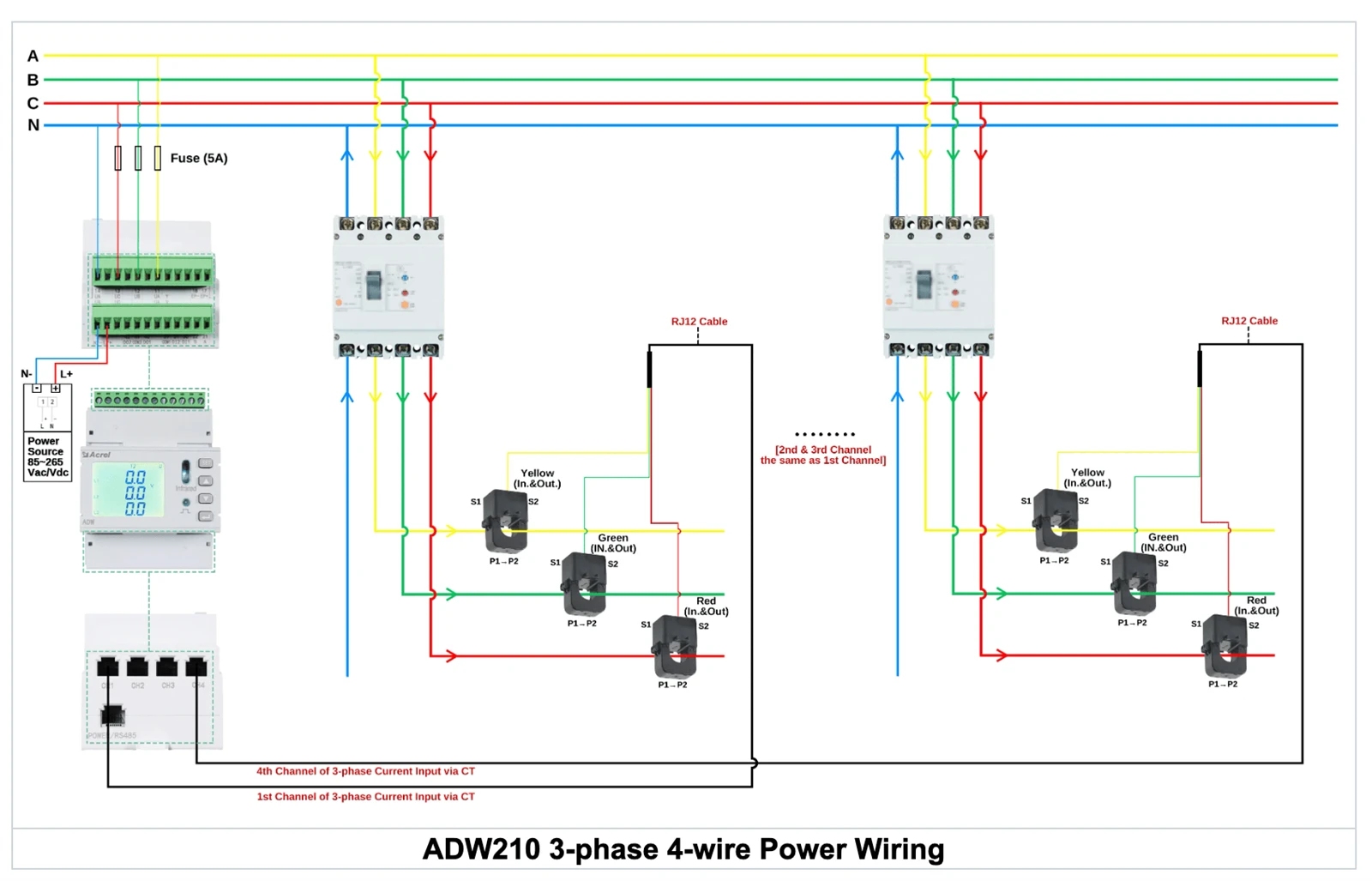

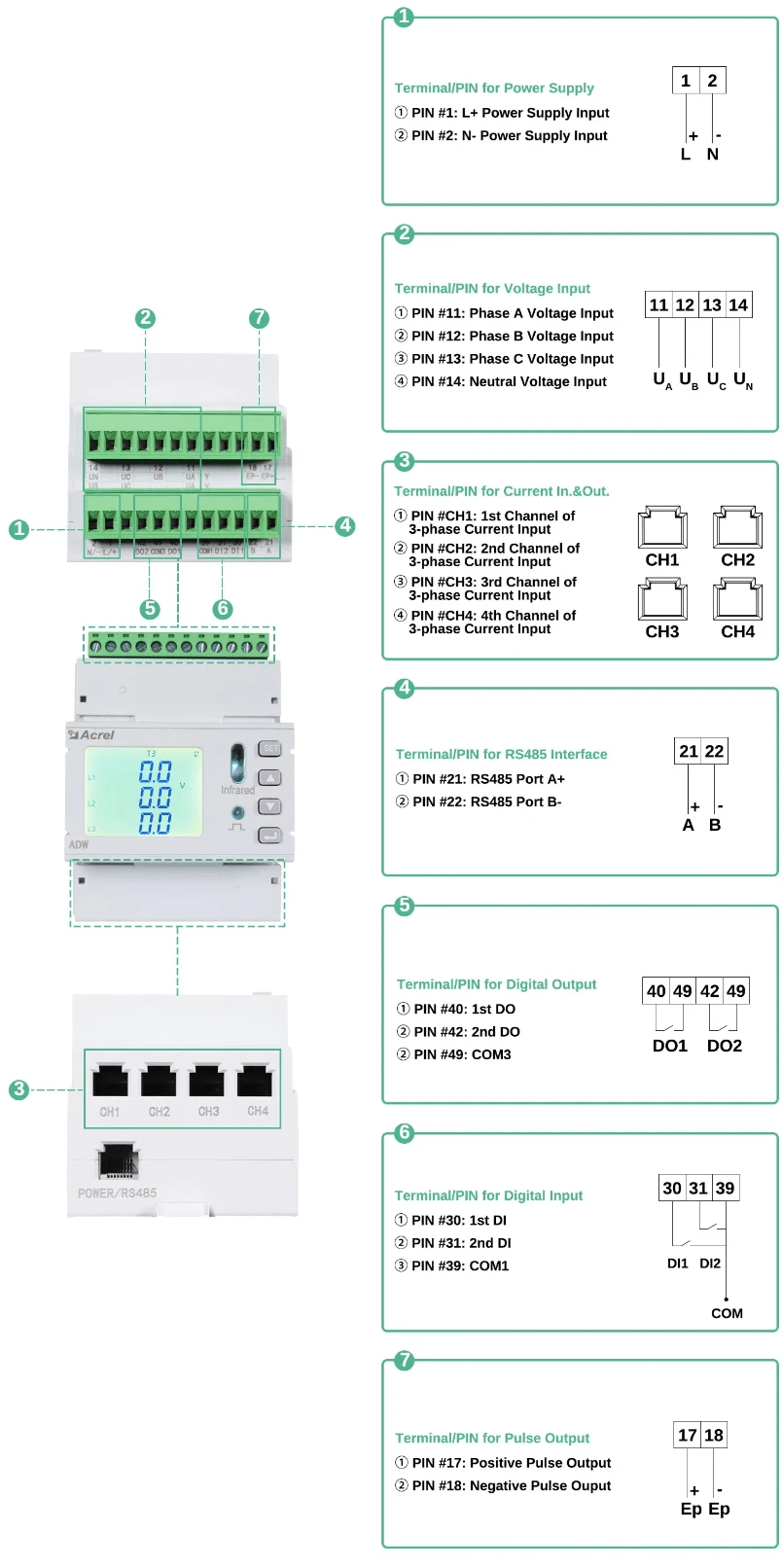

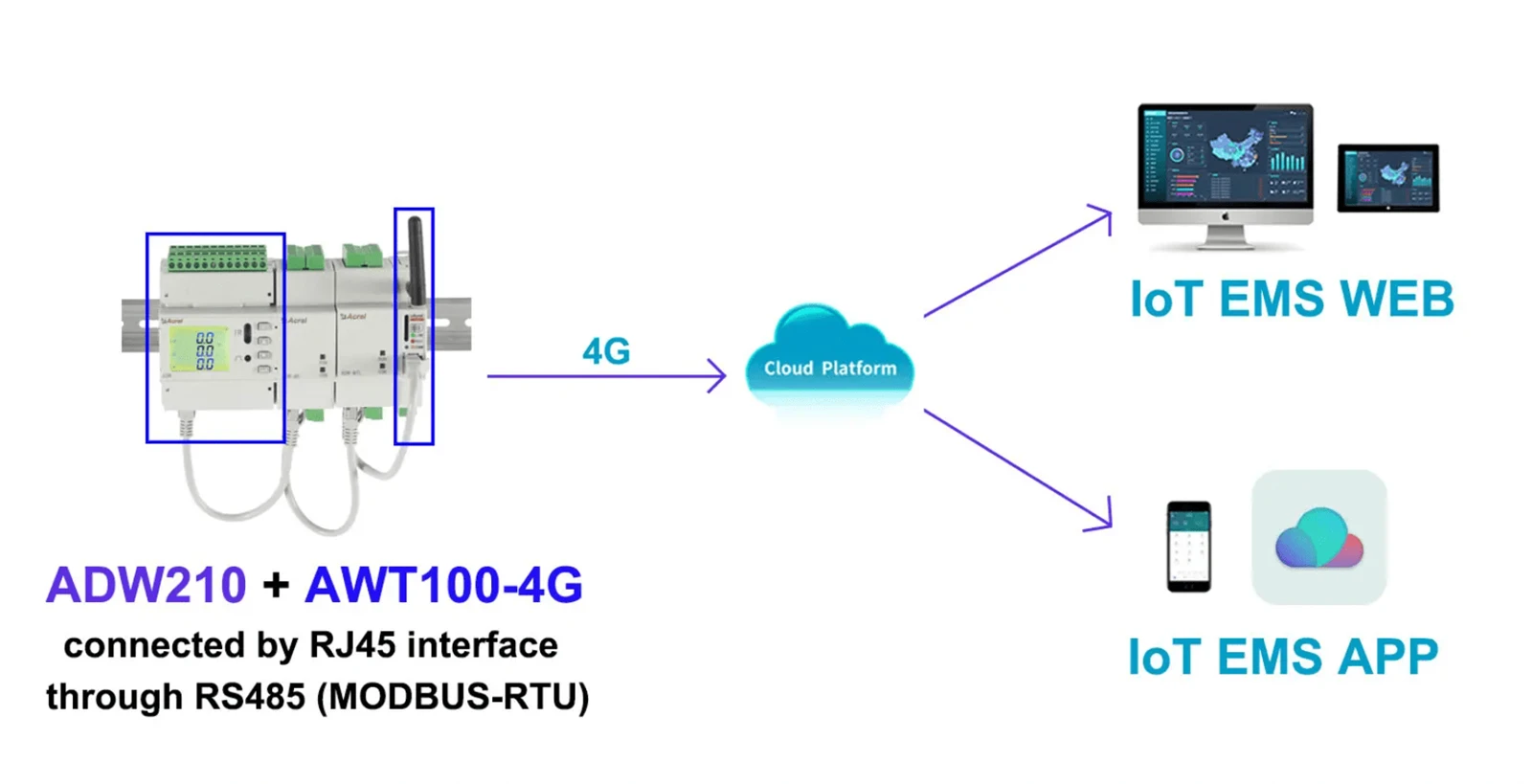

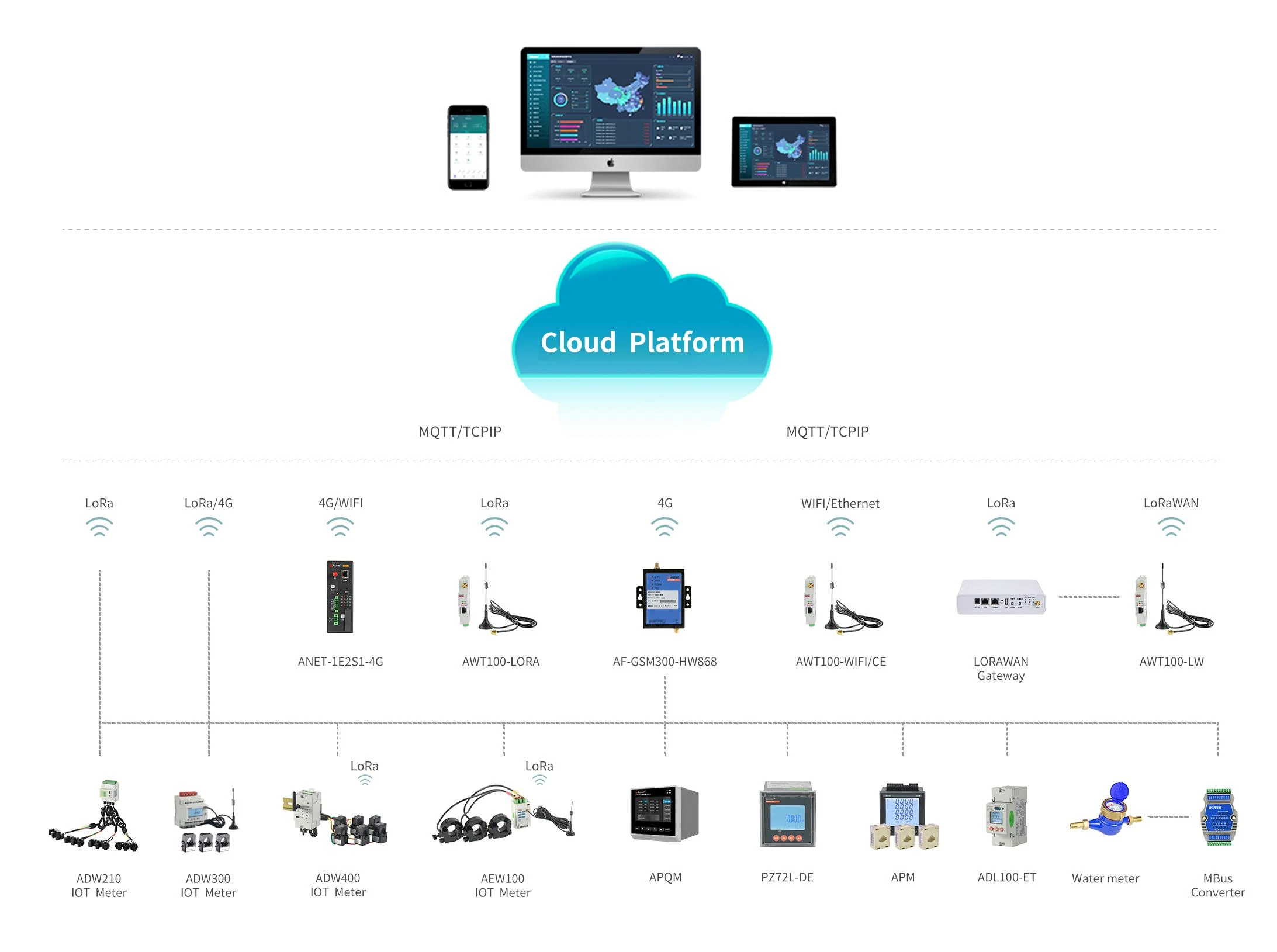

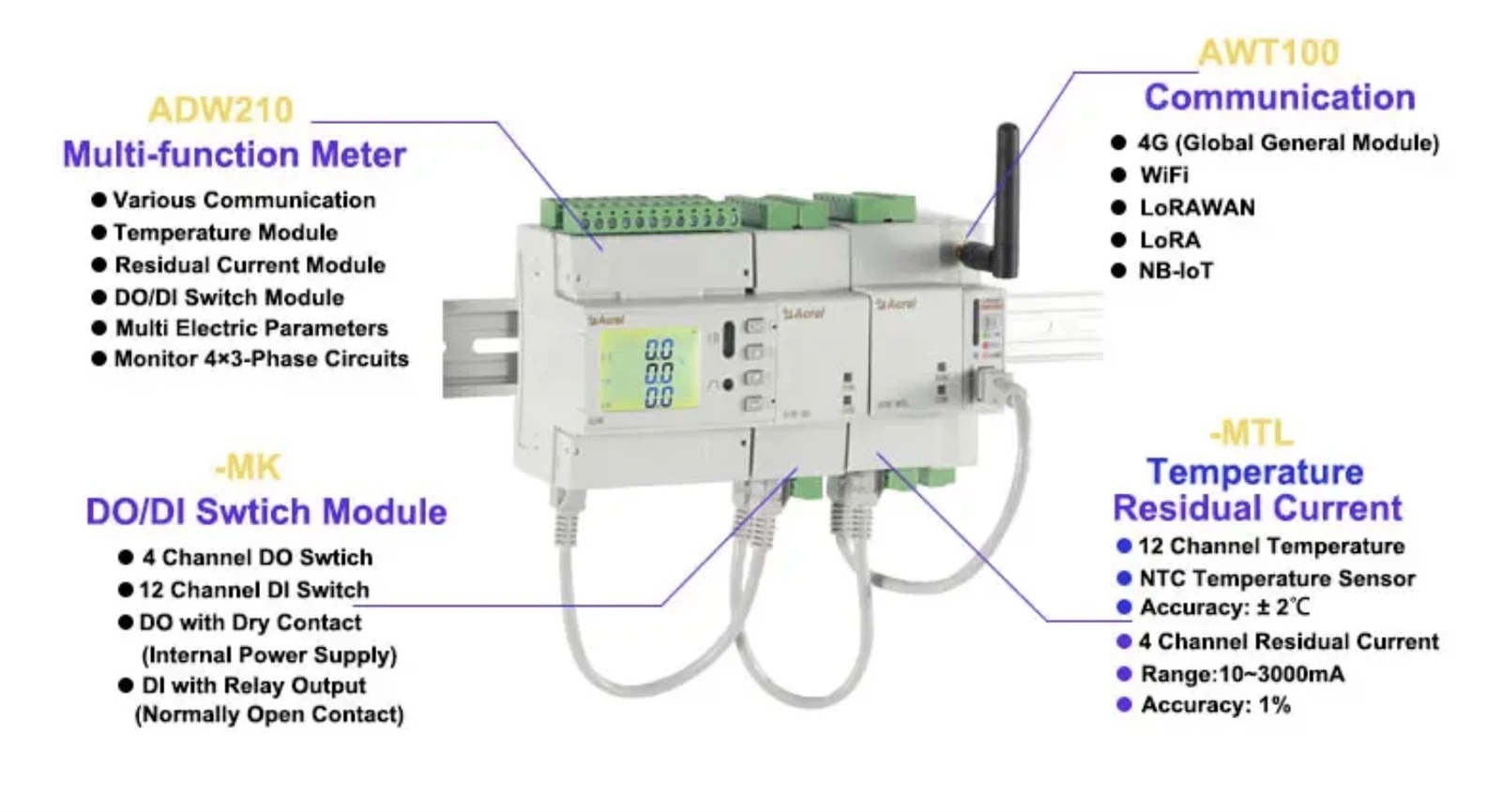

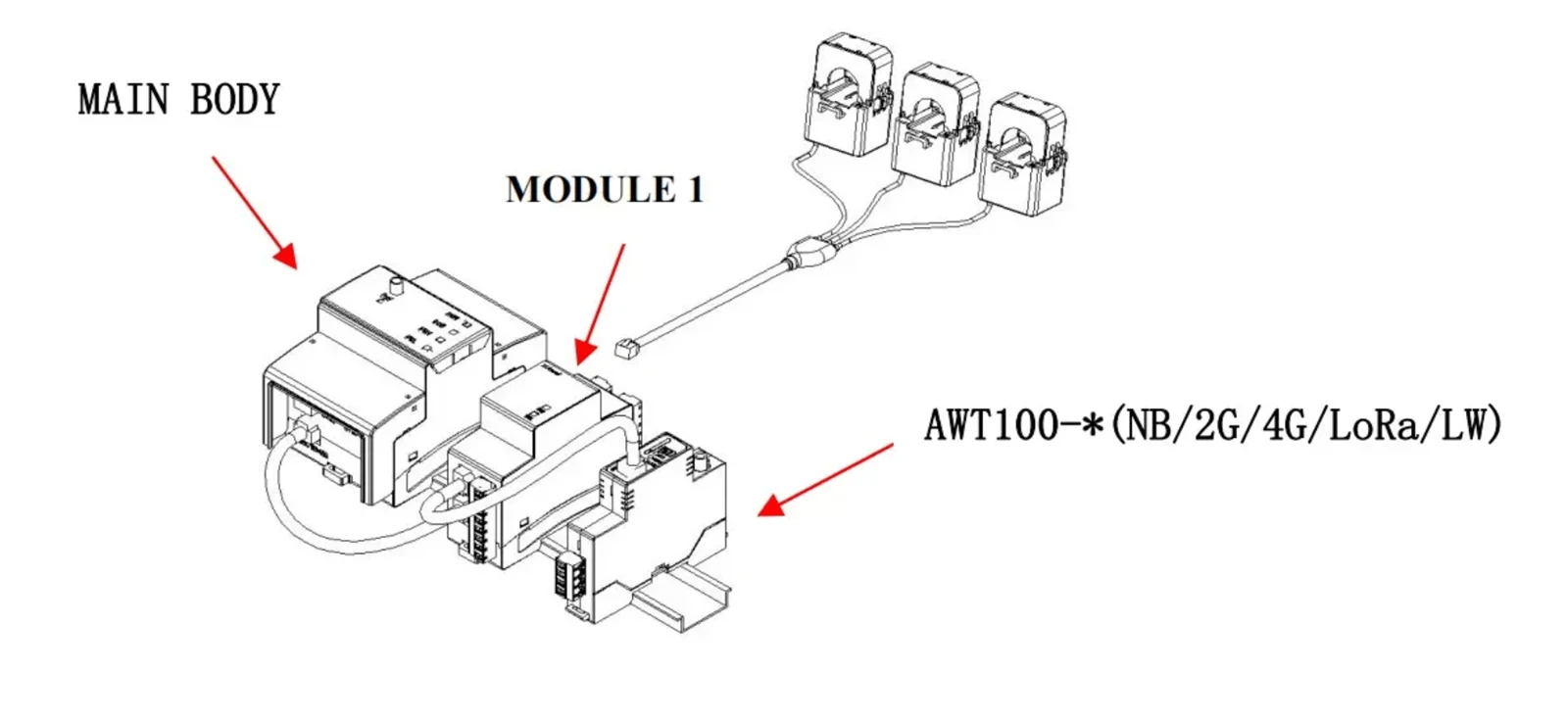

Kibővített kommunikációs modul --- AWT100:

●AWT100

● 4G (globális általános modul)

● WiFi

● LoRaWAN

● LoRa

● NB-IoT

Kibővített modul	Leírás
AWT100 kommunikációs modul	4G (globális általános modul)
	4G (dél-amerikai modul)
	LoRaWAN (868 MHz, 923 MHz)
	LoRa (460-510 MHz)
	NB-IoT

KiterjesztettKábel hőmérséklet és maradékáram mérő modul --- MTL

●MTL

● Hőmérsékletmérés: -20 fok ~+100 fok

● Maradékáram mérése: 10~3000 mA

● Pontosság: Hőmérséklet: ± 2 fok ; Maradékáram: 1% (1. osztály)

product-482-408

Kibővített modul	Leírás
-MTC hőmérséklet & Maradékáram Mérő modul	Hőmérséklet mérés	-20 fok ~+100 fok
	Maradékáram mérése	10-3000 mA
	Pontosság	Hőmérséklet:± 2 fok ; Maradékáram: 1% (1. osztály)
	Tápegység	DC 12V;fogyasztás: kisebb vagy egyenlő, mint 1W;RJ45 interfész
	Kommunikáció	RJ45 interfész; MODBUS-RTU (kommunikáció a fő testtel)

KiterjesztettDO/DI kapcsoló extra funkciómodul --- MK

●MK

● 12 csatornás DI (digitális bemenet)

● 4 csatornás DO (digitális kimenet)

product-482-408

Kibővített modul	Leírás
-MK kapcsoló modul	12 × DI (bemenet)	Száraz érintkezős bemenet beépített tápegységgel
	4 × DO (kimenet)	Relé alaphelyzetben nyitott érintkező kimenet; névleges AC 250V/3A, DC 30V/3A
	Tápegység	DC 12V;fogyasztás: kisebb vagy egyenlő, mint 1W;RJ45 interfész
	Kommunikáció	RJ45 interfész; MODBUS-RTU (kommunikáció a fő testtel)
