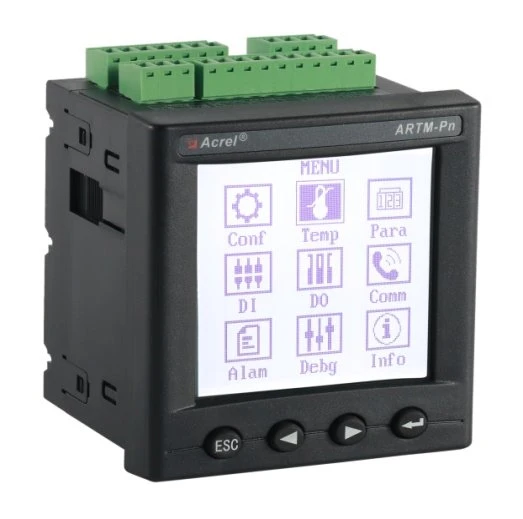

Többcsatornás hőmérséklet-figyelő

Az ARTM-Pn vezeték nélküli hőmérsékletmérő berendezést az NB/T 42086-2016 vezeték nélküli hőmérsékletmérő berendezések specifikációjának megfelelően fejlesztették ki. Alkalmas 3-35 kV beltéri kapcsolóberendezésekhez, beleértve a beépített kapcsolóberendezéseket, kézikocsi kapcsolóberendezéseket, rögzített kapcsolóberendezéseket és hurokháló kapcsolóberendezéseket.

0,4 kV-os kisfeszültségű kapcsolóberendezésekhez, például rögzített kapcsolóberendezésekhez és fiókváltókhoz is alkalmas. A vezeték nélküli hőmérséklet-érzékelők a switchgear bármely fűtési pontján telepíthetők, a készülék a vezeték nélküli adatátviteli technológiát használja a megfigyelt hőmérsékleti adatok valós idejű továbbítására, és ezeket az adatokat az ARTM-Pn-en helyileg jeleníti meg. Ezenkívül az RS485 porton keresztül is hálózatba lehet őket őket a távoli intelligens felügyelet érdekében.

Elemek		Funkciók
Érzékelő		ATE100, ATE200, ATE300B, ATE300, ATE400
Névleges bemenet	Kapcsolási mód	3P3L vagy3P4L
	Feszültség	100V
	Aktuális	5A
	Frekvencia	50 Hz
Pontossági besorolás	Áram、Feszültség	0,5 osztály
	Aktív teljesítmény	0,5 osztály
	Meddő teljesítmény	0,5 osztály
	Energia	0,5 osztály
Áramforrás		AC85~265V,DC100~300V
Energiafogyasztás		8W
Kommunikáció	Protokoll	Modbus-RTU
	Baud árfolyam (bps)	2400、4800、9600、19200
Környezet	Hőmérséklet	-10°C~55°C
	Páratartalom	≤95%
	Légnyomás	86kPa~106kPa
MTBF		≥50000 h

	ATE400 vezeték nélküli hőmérséklet-érzékelő Vezeték nélküli hőmérsékletmérés; 240 pont mérése; 1 RS485 soros kommunikáció, Modbus-RTU; 2 riasztó relé; Tápegység adaptáció AC/DC 220V, AC/DC110V Din Rail telepítés
EgyTE200 vezeték nélküli hőmérséklet-érzékelő Vezeték nélküli hőmérsékletmérés; 60 pont mérése; 1 RS485 soros kommunikáció, Modbus-RTU; A tápegység DC24V-vel alkalmazkodik.

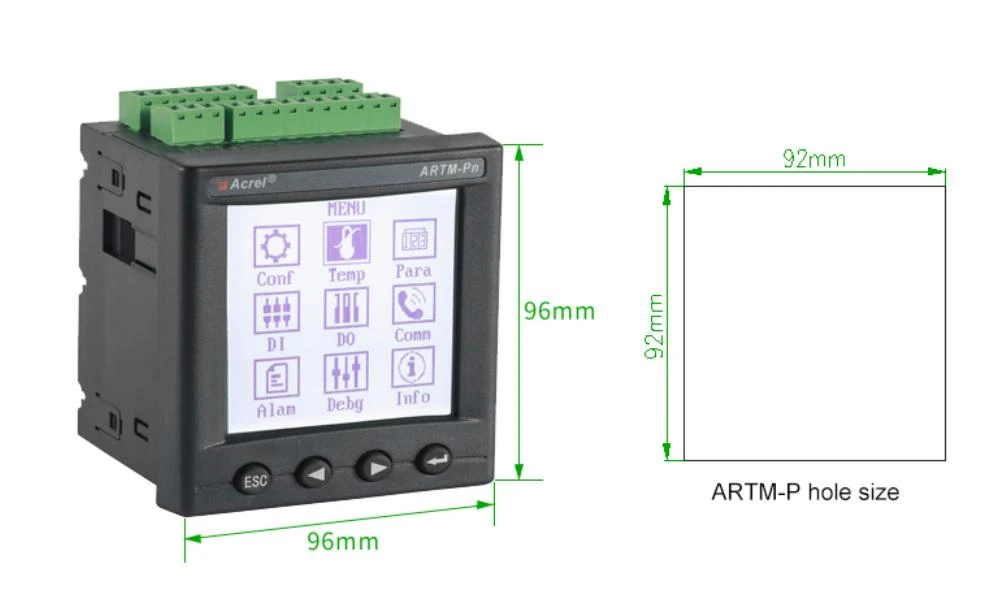

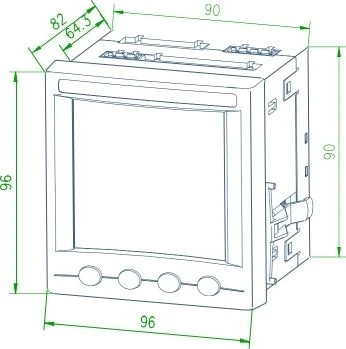

96*96*39mm (L*W*H)

4-way digitális bemenet 2-way relé kimenet Working Tápegység

Vezeték nélküli hőmérsékletmérés RS485 kommunikáció tipikus megoldás

1)

2)

3)

Az ARTM sorozatú elektromos kontakt online hőmérsékletmérő eszköz vezeték nélküli hőmérsékletmérő érzékelőből és egy fogadó/kijelző terminálból áll. Minden hőmérsékleti adat feltölthető a vezeték nélküli hőmérsékletmérő rendszerbe, hogy megvalósítsa az elektromos érintkezők átfogó ellenőrzését az átalakulási és elosztási folyamatban.

Az alacsony feszültségű fő bejövő szekrény 6 ponttal van felszerelve; a kondenzátor szekrény 3 ponttal van felszerelve; a kimenő szekrény minden áramkörhöz 3 ponttal van felszerelve.
