Egyenáram-érzékelő

Az egyenáram-érzékelő egy mérőmodul, amely a mért egyenáramot arányos egyenáram- vagy feszültségjelpé alakítja a fluxgate elmélet szerint, és a bemeneti oldal erősen szigetelt a kimeneti oldalról. A tipikus kimenetek közé tartoznak a 4-20mA, DC0-5V és DC0-10V jelek. Ezeket a szabványos jeleket különböző eszközök, például PLC, RTU és DAS kártyák szerezhetik be, és különböző jelenlegi felügyeleti alkalmazásokhoz használhatók. szivárgásáram transzformátorok veszik körül az egyenáramú áramkör kimenetét + és –

Érzékeli az érzékelők kimeneti jeleit az áramköri ágakban. Ha az áramköri ágak szigetelése normális, az érzékelőt áthaladó áramnak az ellenkező irányba kell eznie. A kimeneti jel nulla. Ha egy áramköri ág földelt, a differenciáláram áthalad a szivárgási áram transzformátorán, és az érzékelő kimenete nem nulla. Ezért lehetőség van az egyenáramú rendszer földelt ágának azonosítására az áramköri ágak kimeneti jeleinek észlelésével. Az elmélet garantálja a pontos vonalazonosítást és megakadályozza az elosztott kapacitás hatását.

Előírás	Névleges áram	Tápegység	Névleges kimenet	Mérőnyílás (mm)	Pontossági fok

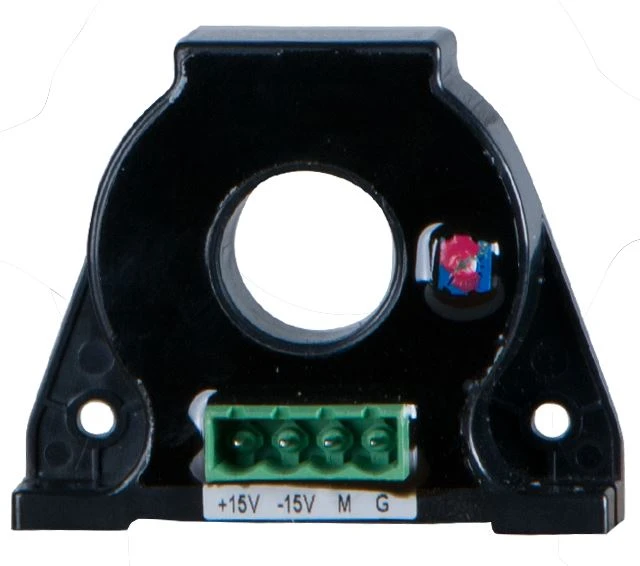

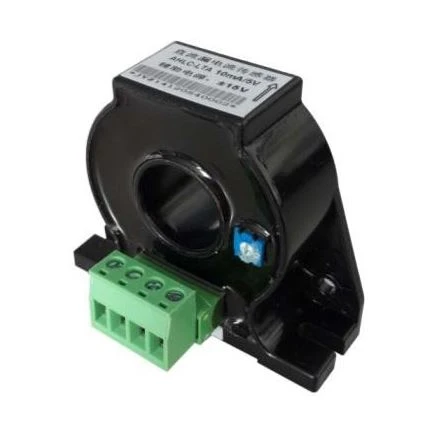

AHLC-LTA	DC 10mA~2A	±15V	5V	φ 20	1
AHLC-EA	DC 10mA~2A	±15V	5V	φ 40	1

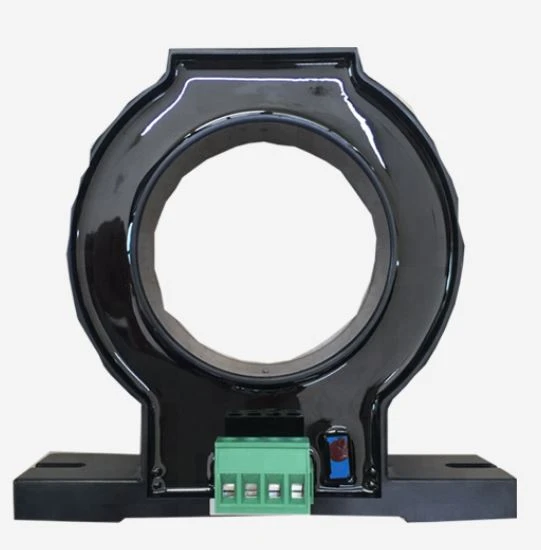

AHLC-EB	DC 10mA~2A	±15V	5V	φ 60	1

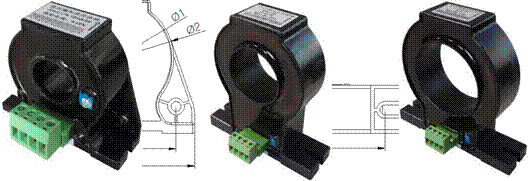

1. ábra	2. ábra	3. ábra

Méret specifikáció	Körvonal mérete(mm)				Keresztül méret(mm)	Felszállás méret(mm)		Szám
	W	H	D	Φ 2	Φ 1	M	N
AHLC-LTA	68	57	20	50	20	52	52	1. ábra
AHLC-EA	100	108	30	75	40	78	/	2. ábra
AHLC-EB	120	112	30	94	60	98	/	3. ábra
