Termelési leírás

A BM sorozatú egyenáramú feszültségérzékelők azok a mérőmodulok, amelyek a mért egyenáramú feszültséget arányos egyenáramúvá vagy egyenáramú feszültségjelpé alakítják át az optikai szigetelés elmélete szerint. A bemeneti oldal erősen szigetelt a kimeneti oldalról.

Nagy pontosság, linearitás és integráció, kis méret, egyszerű szerkezet, hosszú távú stabilitás és alkalmazkodóképesség a különböző munkakörülményekhez. Széles körben használják az elektromos berendezések rendszerellenőrzésére és észlelésére az energia-, kőolaj-, bánya-, vegyipari, vasúti, kommunikációs, épületautomatizálási ágazatokban.

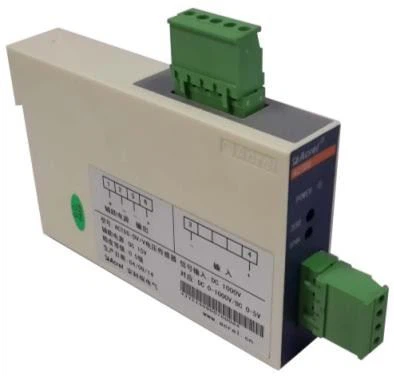

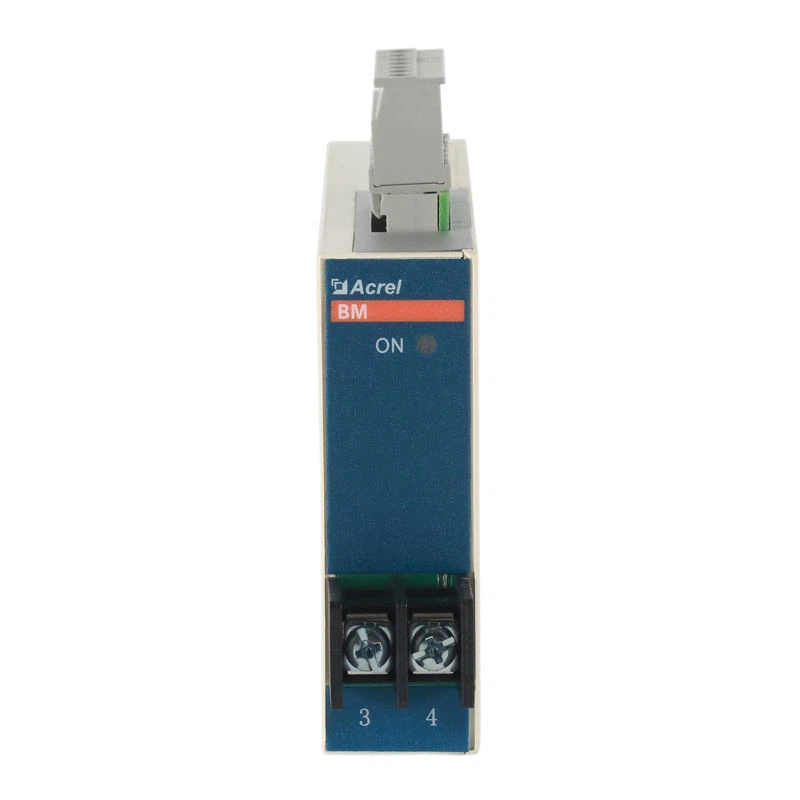

Megjelenés

Paraméterek

Műszaki paraméterek		Index
Bemenet		Névleges feszültség DC300~ 1500V
		Mérési feszültségtartomány 120% * Vpn
Hozam	Névérték	feszültség:DC 0-5V、DC0-10V ; áram:DC 4-20mA、DC 0-20mA
	Túlterhelés elleni védelem	Maximális kimenet≤ a teljes skála 150%-a
	Terhelésállóság	>5000Ω(feszültségkimenet)/<450ω(current>
Tápegység		DC12V / DC15V / DC24V / DC48V (Opcionális)
Pontossági fok		0.5
ellenáll a feszültségnek		Teljesítményfrekvencia 3500VAC feszültséggel a bemenet/ kimenet és tápegység
Linearitási hiba		0.2%
Eltolási feszültség / Eltolási áram (Ta =+25°C)		50mV (megfelel a feszültségkimenetnek)/80uA (megfelel az áramkimenetnek)
Válaszidő		≤ 30mS
Szigetelési ellenállás		>20MΩ@DC500V
Telepítési módszer		Vezetősínnel TS35
Környezeti feltételek	Hőmérséklet	Üzemi hőmérséklet:-10°C-+55°C; tárolási hőmérséklet: -40°C-+85°C
	Páratartalom	≤93%RH, harmat nélkül, nincs agresszív gáz
	Magasság	≤2500m
