Leírás

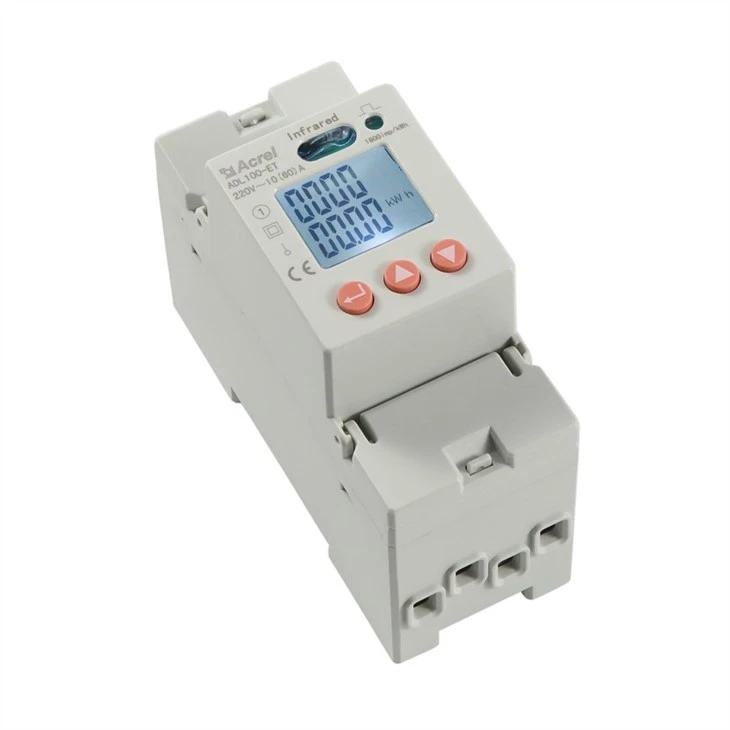

Az ADL100 egyfázisú elektromos mérőt alacsony feszültségű rendszerek egyfázisú aktív energia mérésére tervezték, ugyanakkor képes mérni az elektromos paramétereket, mint a feszültség, áram, teljesítmény stb. RS485 is választható. Ennek a teljesítménymérőnek az előnyei a kisebb térfogat, a nagy pontosság, a jó elektromágneses összeférhetőség, az egyszerű telepítés stb., Minden mérő megfelel az elektronikus teljesítménymérőkre vonatkozó műszaki követelményeknek az IEC62053-21,IEC62053-22 szabványokban.

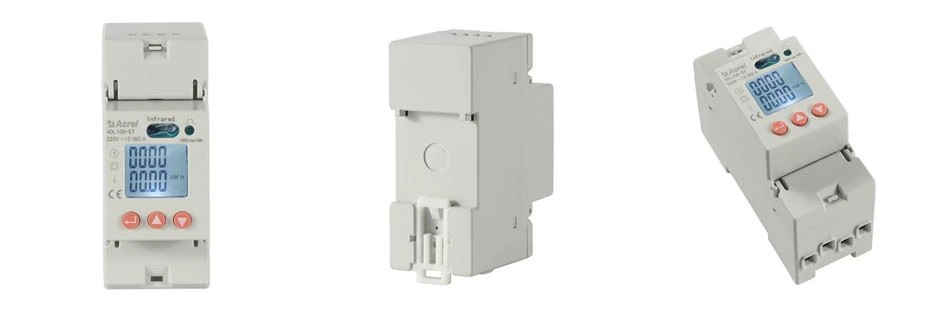

Megjelenés

1.1

Paraméter

Bemeneti feszültség	Referencia feszültség	AC 220V
	Referencia frekvencia	50 Hz
	Energiafogyasztás	<10VA
Bemeneti áram	Alapáram	10A
	Maximális áramerősség	60A
	Indító áram	4‰Ib
	Fogyasztás	<4VA (Maximum current)
Mérési teljesítmény	A mérés pontossága	1 osztály
Mérési teljesítmény	Mérési tartomány	000000.00~99999999 kWh
Óra pontossága		Hiba Kisebb vagy egyenlő, mint 0.5 s/d
Aktív pulzus	Impulzus szélesség	80±20MS
Aktív pulzus	Impulzus állandó	1600 imp/kWh, LED

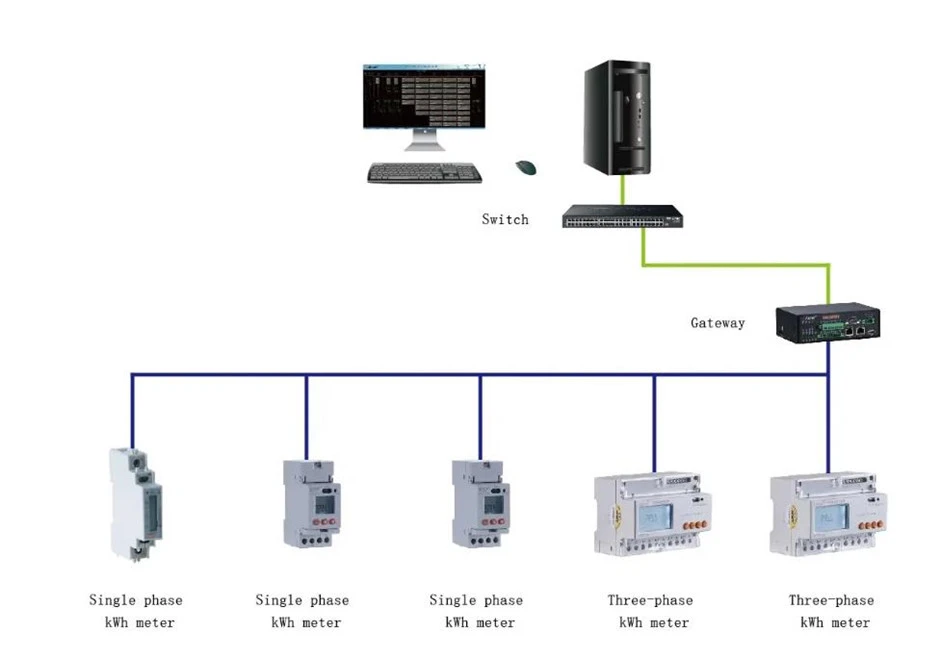

Kommunikáció	Felület	RS485(A+,B-)
	Csatlakozási mód	Árnyékolt csavart érpárú vezetékek
	Jegyzőkönyv	MODBUS-RTU

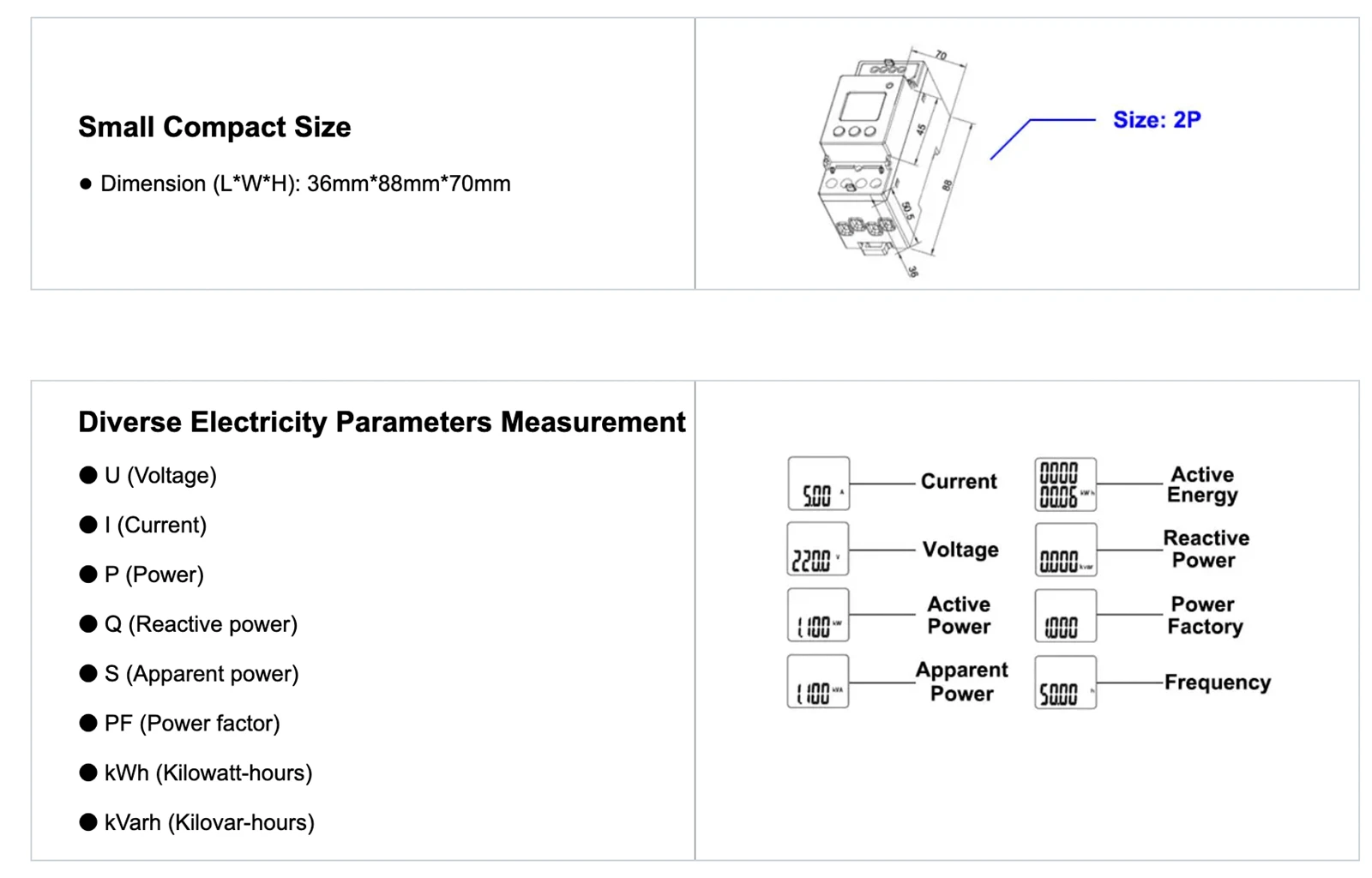

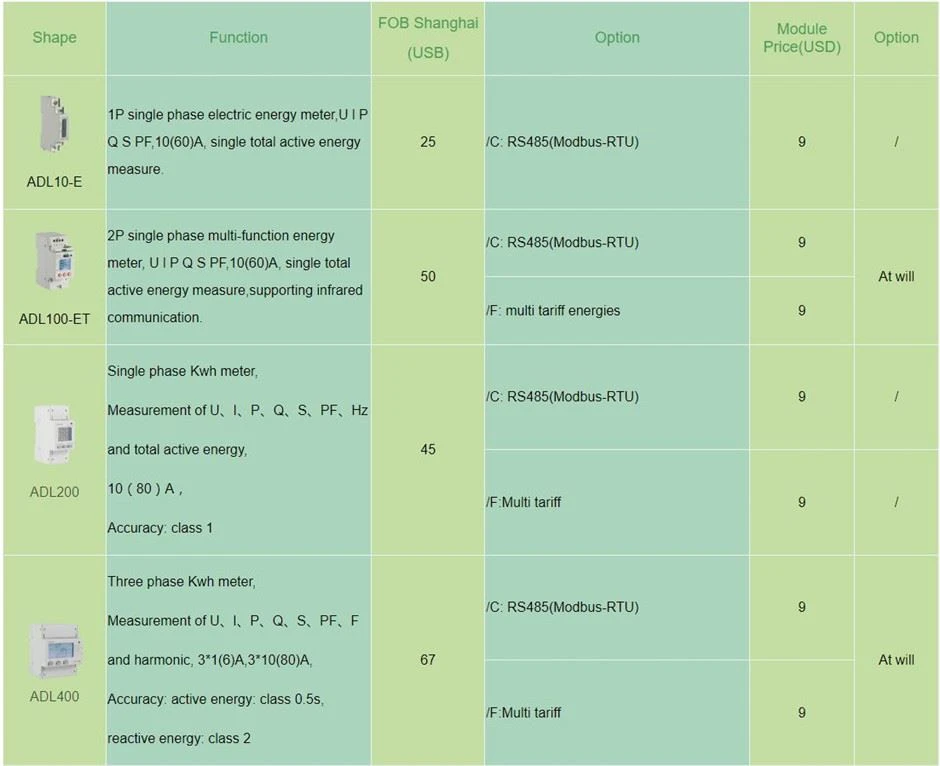

Funkció

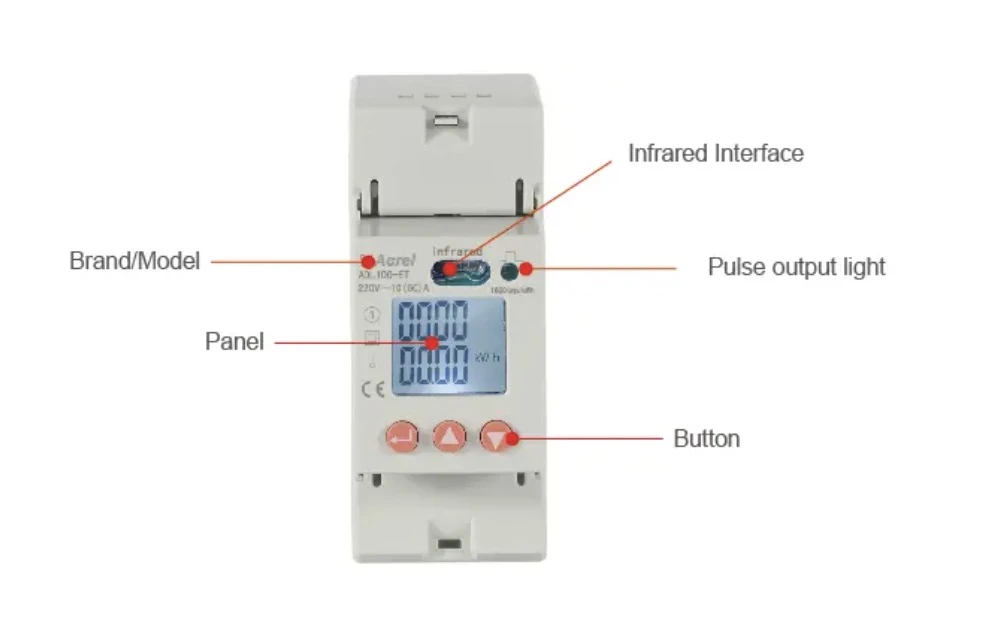

intro

Funkció	Funkció leírása	Funkció biztosítása
kWh mérése	Egyfázisú aktív kWh (pozitív és negatív)	■
Elektromos paraméterek mérése	Feszültség, áram, aktív teljesítmény, meddő teljesítmény, látszólagos teljesítmény, teljesítménytényező és frekvencia	■
LCD kijelző	8 bites szekciós LCD	■
Kulcs programozás	3 gomb az olyan paraméterek beállításához, mint a kód, cím, adatátviteli sebesség, többtarifa és kommunikációs protokoll	■
Impulzus kimenet	Aktív energia impulzus kimenet	■

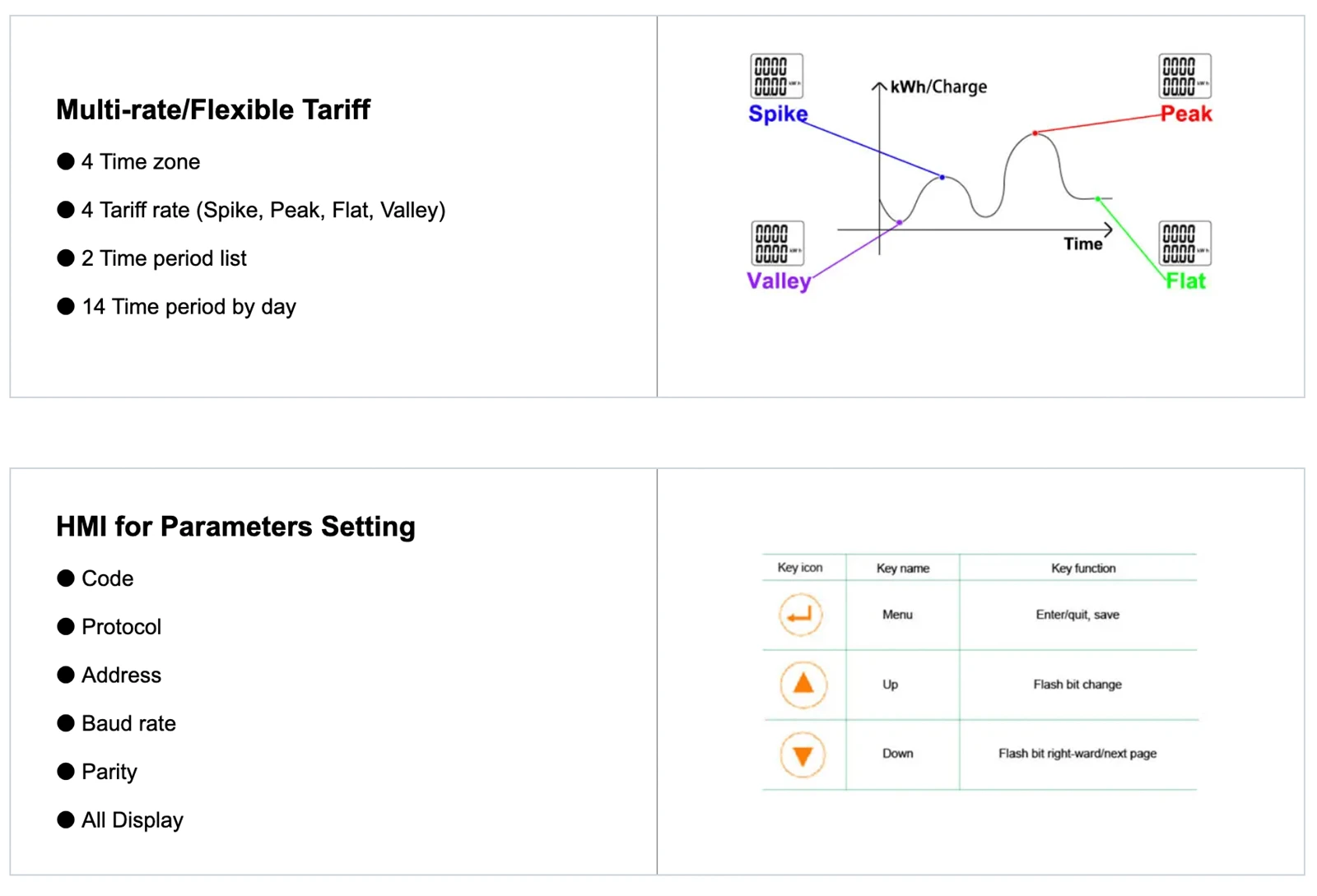

Több tarifa	4 időzóna, 2 időintervallum lista, 14 időintervallum napi és 4 tarifa hozzáigazítása	□F
Kommunikáció	Kommunikációs interfész: RS485, Kommunikációs protokoll: MODBUS-RTU	□C
Kommunikáció	Infravörös kommunikáció	■

function-min

function2-min

Méretek

1.2_

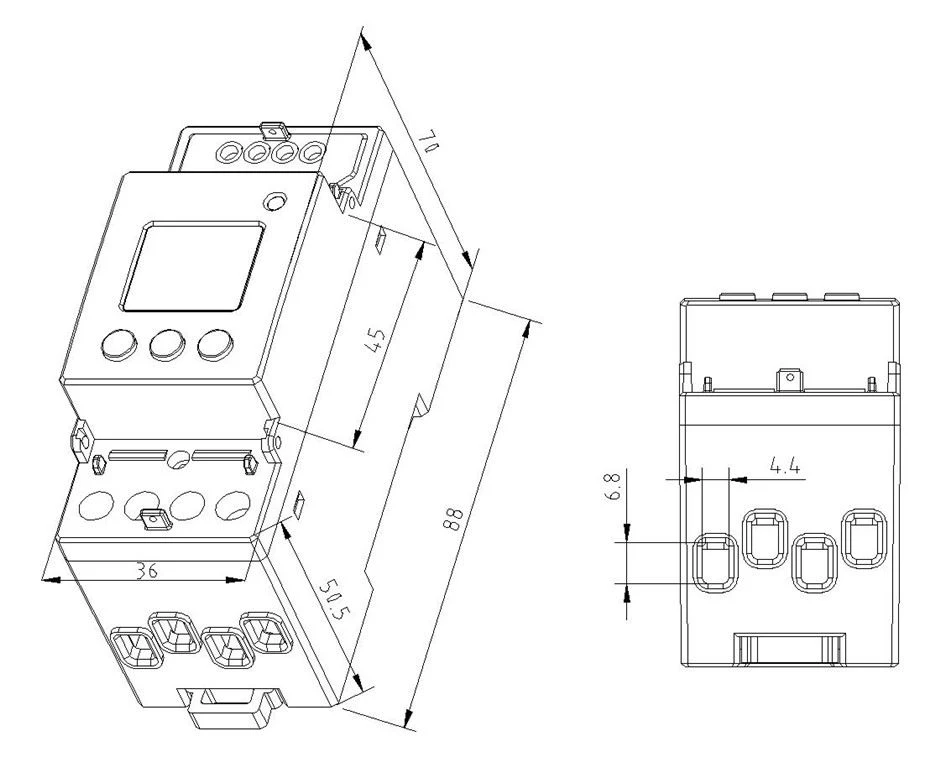

A műszer méretei

Megjegyzés: A nyomaték nem lehet nagyobb, mint 4.{1}}N·m

1.3

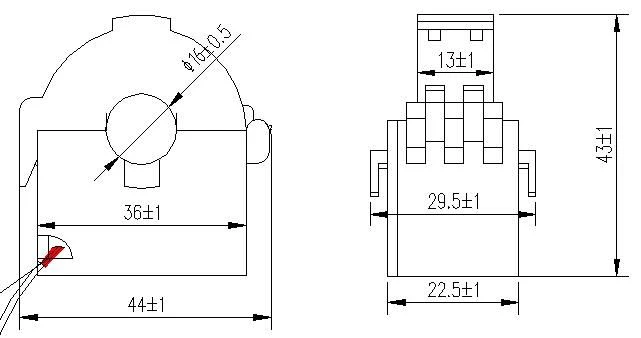

Külső transzformátor méretei

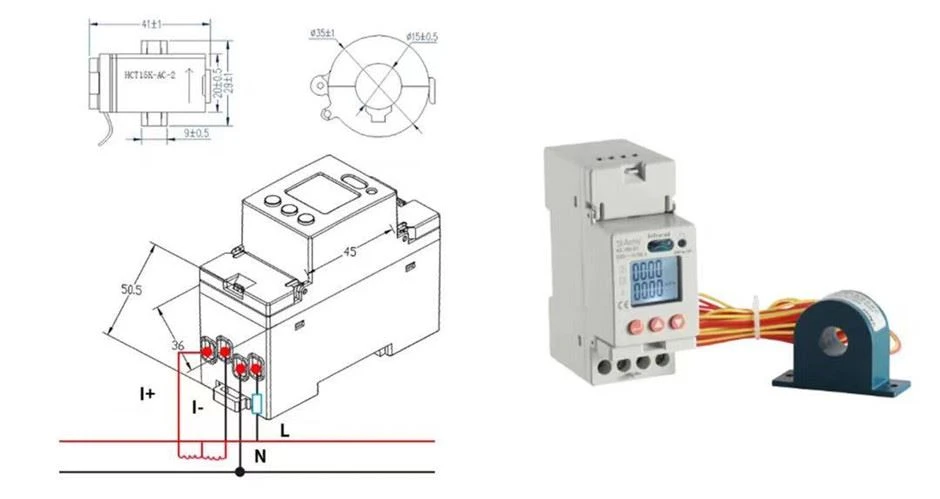

Vezeték

1.4_

1.5

10(60)A

Az ADL100 egyfázisú elektromos fogyasztásmérő a közvetlen bekötési módszert alkalmazta. Kérjük, ügyeljen a be- és kimenet irányára a huzalozásnál, és csavarja meg szorosan, nehogy a mérőműszer rendellenesen működjön.
