Leírás

Az AC mintavételi technológiát alkalmazva a PZ sorozatú elektromos energiamérők számos háromfázisú hálózati elektromos paramétert képesek mérni, mint például áram, feszültség, teljesítmény, elektromos energia stb. közvetlenül vagy közvetve. Helyi kijelzésre használható, és a vezérlőberendezéssel összekapcsolva mérő- és vezérlőrendszert alkot.

Az RS{0}} kommunikációs porttal felszerelt, kompatibilis Modbus-RTU protokollt alkalmazó mérőórák az elektromos paraméterjeleket szabványos analóg kimenetre váltják, négycsatornás (kétcsatornás) kapcsolóbemenettel / kétcsatornás kapcsolókimenettel. Különböző igények alapján a transzformációs arány, riasztás, kommunikáció stb. elektromos paraméterei beállíthatók és vezérelhetők az előlapon található gombokkal.

A PZ sorozatú mérők magas ár-teljesítmény aránnyal rendelkeznek, és helyettesíthetik a hagyományos elektromos jelátalakítókat és mérőórákat. Fejlett intelligens, digitális front-end adatgyűjtő komponensként ezeket az elektromos mérőórákat széles körben használják különféle vezérlőrendszerekben, SCADA rendszerekben és energiaforrás-kezelő rendszerekben.

Jellemzők

1. A háromfázisú energiamérő számlálója jó tömítő és interferencia-gátló hatással rendelkezik, így pontos mérést tud biztosítani.

2. Nagyobb feszültségpontosság: 0,2 osztály, aktív energia: 0,5 osztály. A feszültség 660V-ra köthető.

3. A 92*92/88*88-as kialakítás kényelmesebbé teszi a telepítést és időt takarít meg.

4. Az átlátszó LCD/LED képernyő lehetővé teszi az adatok tisztábban való látását és megelőzi a hibákat.

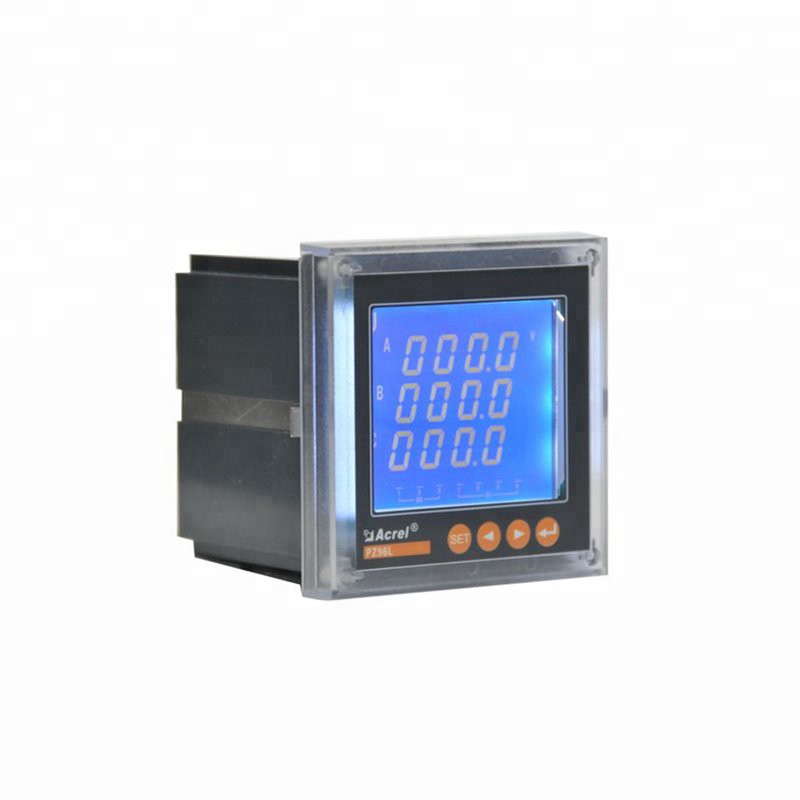

Kinézet

Paraméter

Projekt			Paraméter
Leírás			3 fázis 3 vezeték, 3 fázis 4 vezeték
Bemenet	Csatlakozás		45-65HZ
	Frekvencia		3 fázis 3 vezeték, 3 fázis 4 vezeték
	Feszültség	túlterhelés: 1,2-szeres (folyamatos); 1 másodpercre 10-szeres értékelés
		energiafogyasztás: < 0.2VA
	Jelenlegi	túlterhelés: 1,2-szeres (folyamatos); 1 másodpercre 10-szeres értékelés
		energiafogyasztás: < 0.2VA
Kimenet	Elektromos energia		Kimeneti mód: 2-csatorna nyitott kollektoros fotócsatoló impulzus
			Impulzusállandó: 10000, 40000, 160000 imp/kWh
	Kommunikáció		RS485 port, Modbus -RTU protokoll
	Kijelző		LED vagy LCD kijelző, szorzóteljesítmény beállítása, riasztás, kapcsolási jelzés tetszés szerint; 1 csatornás analóg, kijelzővel kapcsolatos programozható beállítás
Funkció	Bemenet váltása		2 csatornás vagy 4 csatornás passzív száraz érintkezős bemeneti mód
	Kapcsoló kimenet		1 aktív fotocsatoló kimenet
			Kimeneti mód: 2 csatornás relé NINCS érintkező kimenet
	Analóg kimenet		Kimeneti mód: 1, 2 vagy 4 csatornás kimenet, 0 - 20mA,4 - 20mA programozható
			terhelhetősége 500Ω vagy annál kisebb
Pontossági osztály	Frekvencia {{0}},05 Hz, meddő elektromos energia 1 osztály, egyéb 0,5 osztály
Tápegység	DC100~350V; AV 85~265V; (A műszerek bekötéséhez a bekötésnek kell az irányadó)		energiafelhasználás<5VA
Biztonság	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Tartományban		Modbus RTU:1~ 247;
Környezet	Hőfok	Munkavégzés: -10 fok ~ plusz 55 fok tárolás: -25 fok ~ plusz 75 fok
	páratartalom	Legfeljebb 93 százalék RH Nem kondenzál
	Magasság	2500 m vagy annál kisebb

Funkció

A mérő típusa

Alapvető funkció

Alak

Opcionális funkció

PZ96-E3/*

PZ96-E4/*

EPI/EPE, EQL/EQC mérés;

Aktív teljesítmény, meddő teljesítmény, teljesítménytényező mérése;

Háromfázisú áram, feszültség, frekvencia mérés

96 tér

Kapcsoló4DI plusz 1 impulzus plusz RS485 kommunikáció (/KC)
Switching2DI2DO plus RS485 kommunikáció (/ KC)
Switching4DI plus RS485 kommunikáció (/KC)
2 csatornás adókimenet plusz 2 impulzus plusz RS485 kommunikáció (/MC)

PZ96L-E3/*

PZ96L-E4/*

Vezeték


1. ábra Háromfázisú négy vezetékes 3CT

2. ábra Háromfázisú négy vezetékes 3PT, 3CT

3. ábra Háromfázisú három vezetékes 2CT

3. ábra Háromfázisú három vezetékes 2CT 2PT
