Leírás

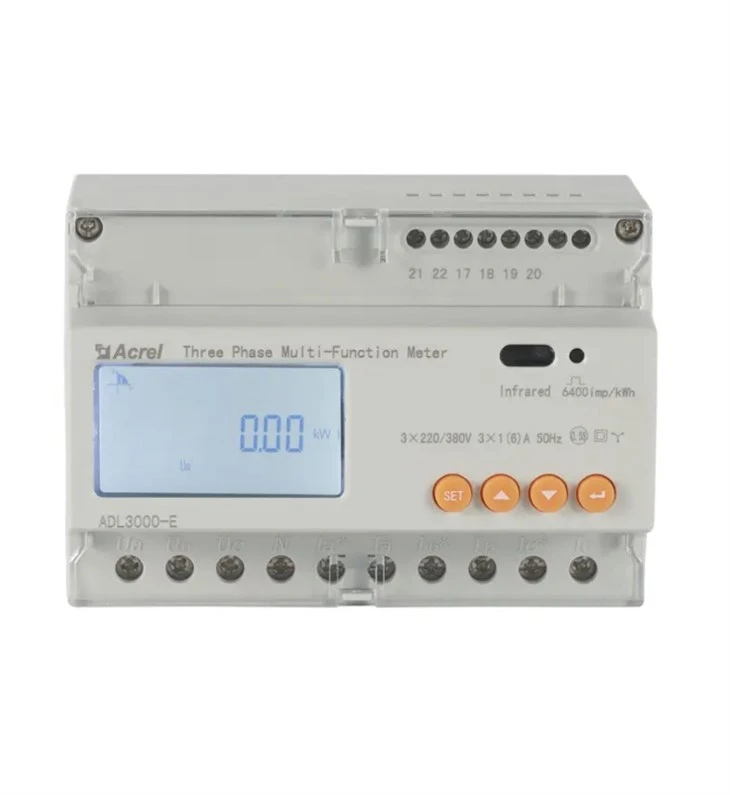

DTSD1352 AC háromfázisú napelem mérő

Az ADL3000-E egy intelligens mérő, amelyet áramellátó rendszerekhez, ipari és bányászatokhoz terveztekvállalkozások és közművek a villamosenergia-fogyasztás kiszámításához és a villamosenergia-igény kezeléséhez. Nagy pontossággal, kis mérettel és egyszerű telepítéssel rendelkezik. Az összes elektromos paraméter mérését integrálja átfogó villamosenergia-méréssel és -menedzsmenttel, különféle adatokat szolgáltat az elmúlt 12 hónapról, ellenőrzi a 31. harmonikus tartalmat és a teljes harmonikus tartalmat, megvalósítja a távközlést és a kapcsolóbemenettel és relé kimenettel rendelkező távirányítót, ill. riasztó kimenettel büszkélkedhet. RS485 kommunikációs porttal van felszerelve, és a MODBUS-RTU-hoz igazítva. Az ADL3000-E mindenféle vezérlőrendszerben, SCADA rendszerben és energiagazdálkodási rendszerben használható. Minden mérő megfelel a villamosenergia-fogyasztásmérőkre vonatkozó műszaki követelményeknek az IEC62053-21 és IEC62053-22 szabványokban.

LCD

Hatékony és precíz feldolgozó és vizsgáló berendezések.

különféle opcionális funkciók

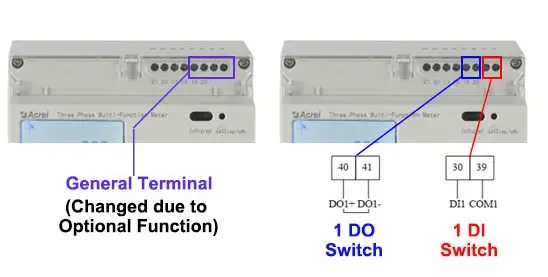

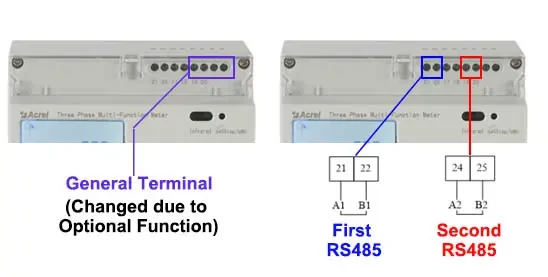

2 csatornás RS485, 1 digitális bemenet/ 1 digitális kimenet stb

napenergia Nulla export

Solar inverteres Anti-Back áramlási energia mérő

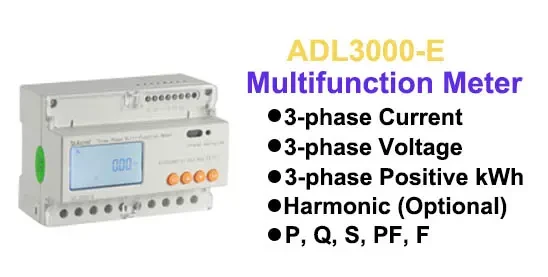

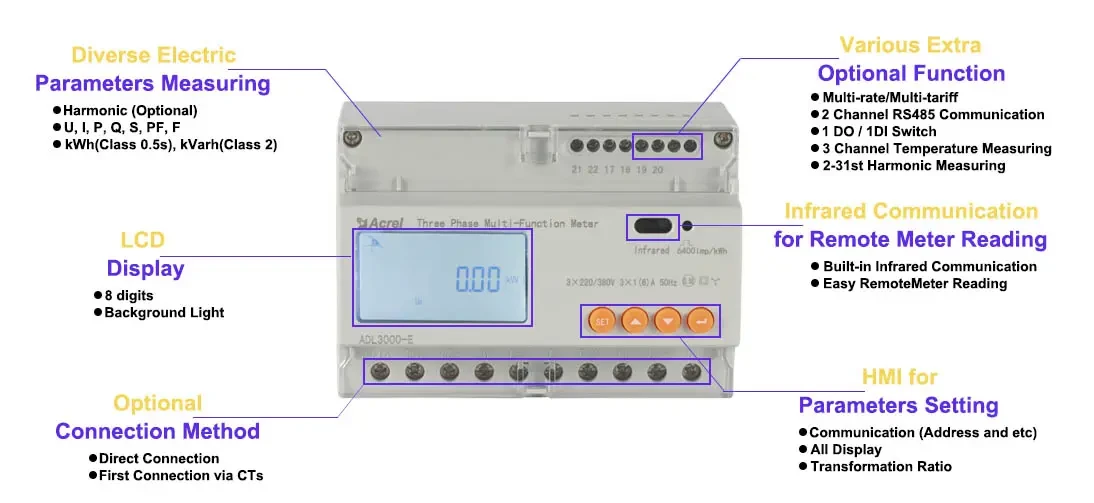

DTSD1352 Function introduction

Megoldásaink

Paraméter

Modellszám	DTSD1352
	Háromfázisú Din Rail napelemmérő
Feszültség	Referencia feszültség	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Fogyasztás	<10VA(Single phase)
	Impedancia	>2MΩ
	Pontossági osztály	Hiba±0,2%

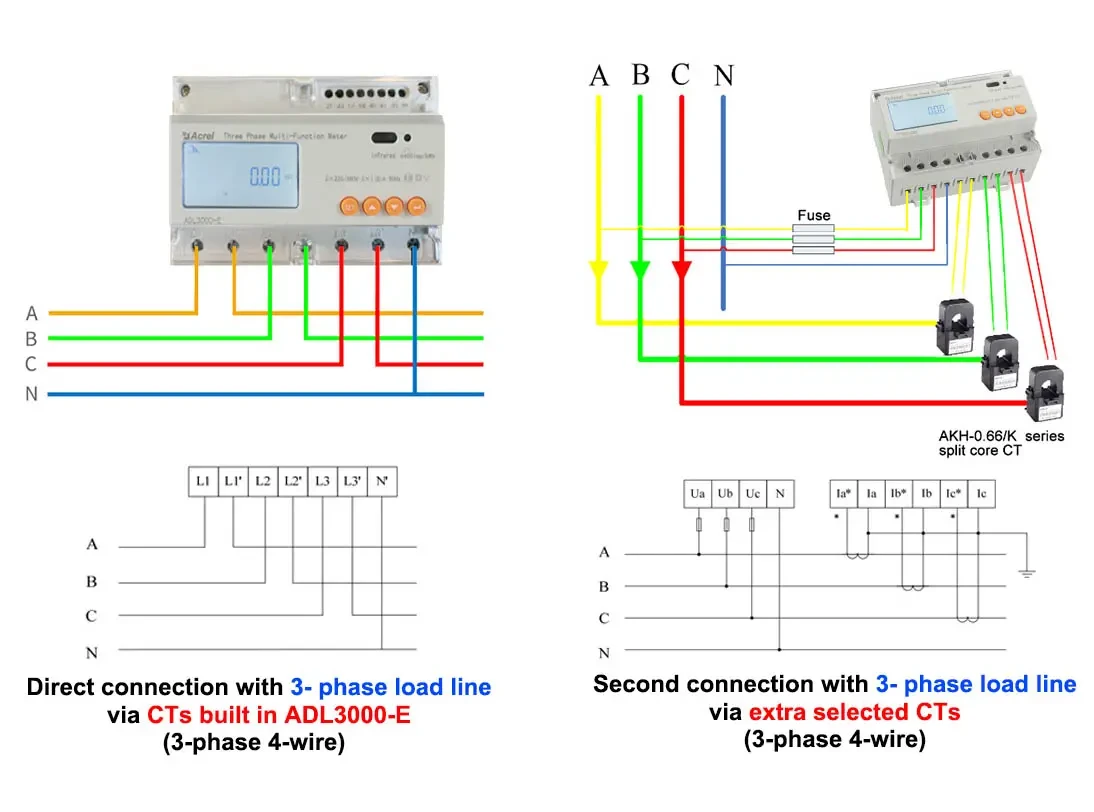

Jelenlegi	Bemeneti áram	3×1(6)A (második csatlakozás 3-fázisú terhelési vonallal extra kiválasztott CT-n keresztül) 3×10(80)A (közvetlen kapcsolat 3-fázisterhelési vonallal a beépített ADL-n keresztül{5}}E)
	Fogyasztás	<1VA(Single phase rated current)
	Pontossági osztály	Hiba±0,2%
Mérési felbontás	Feszültség: {{0}}.01 V, Áram: 0,01 A, Teljesítmény: 0,01 kW, Energia: 0,01 kWh
Hatalom		Aktív, meddő, látszólagos teljesítmény, hiba±0.5℅
Frekvencia		{{0}}Hz, hiba ±0,2%

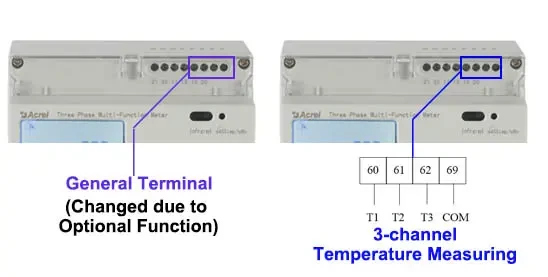

Hőmérséklet		-40 fok -99 fok
Energia		Aktív energia (pontossági osztály:0,5, 1), meddő energia (2. pontossági osztály)
Óra		Kisebb vagy egyenlő, mint 0,5 s/d
Energia impulzus kimenet		1 aktív optocsatoló kimenet, 1 reaktív optocsatoló kimenet
Kapcsoló kimenet		1 Kapcsoló kimenet
Bemenet váltása		1 optocsatoló bemenet
Az impulzus szélessége		80±20ms
Impulzus állandó		6400 imp/kWh, 400 imp/kWh (megfelel az alapáramnak)
Interfész és kommunikáció		RS485: Modbus RTU
A kommunikációs cím tartománya		Modbus RTU:1~ 247;
Átviteli sebesség		1200-19200 bps
Relatív hőmérséklet		-25 fok ~+55 fok
Relatív páratartalom		95℅ vagy annál kisebb (nincs páralecsapódás)
