Információ

Jellegzetes

1) Kommunikáció:RS485/Modbus-RTU

2) Több áramkör:A plusz B független 2 áramkörű DC24V kimenet

3) U és I besorolás:U:AC 220V/380V I:5A

Funkció

·A plusz B független 2 áramkör háromfázisú fővezeték gyűjtősín feszültsége, áramerőssége, aktív teljesítmény, meddő teljesítmény, látszólagos teljesítmény, teljesítménytényező, aktív energia, meddő energia, nulla-föld feszültség, szivárgó áram, nulla sorrendű áram, teljes harmonikus tartalom (THD), 2-63 harmonikusok, környezeti hőmérséklet és páratartalom.

· 8 kapcsolási állapot bemenet,

·4 kapcsolási állapot kimenet, 2 szivárgásfigyelés

·3 RS485 kommunikáció

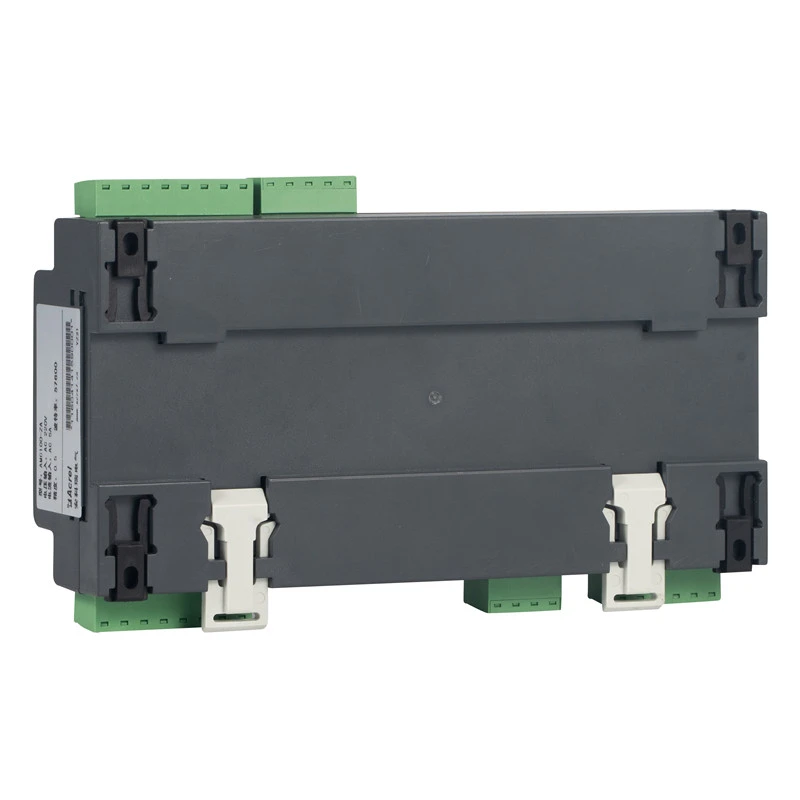

Telepítés

DIN 35mm

Méretek (H*Sz*Ma):

180*90*45

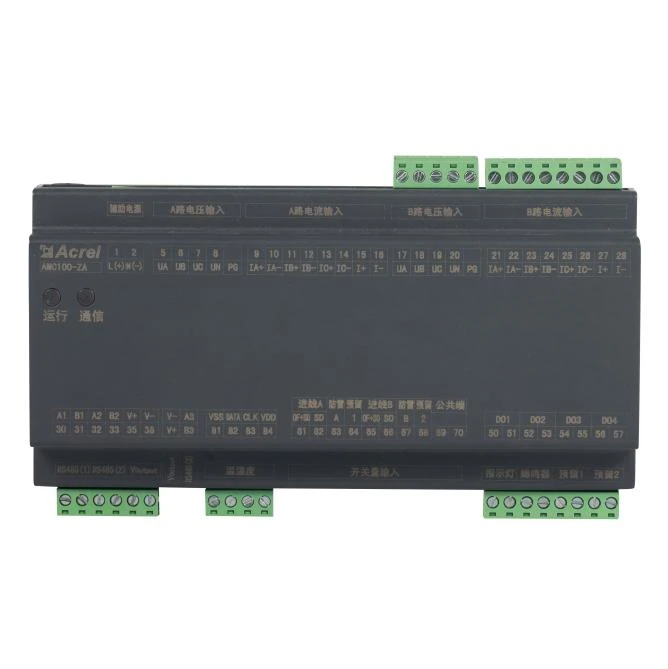

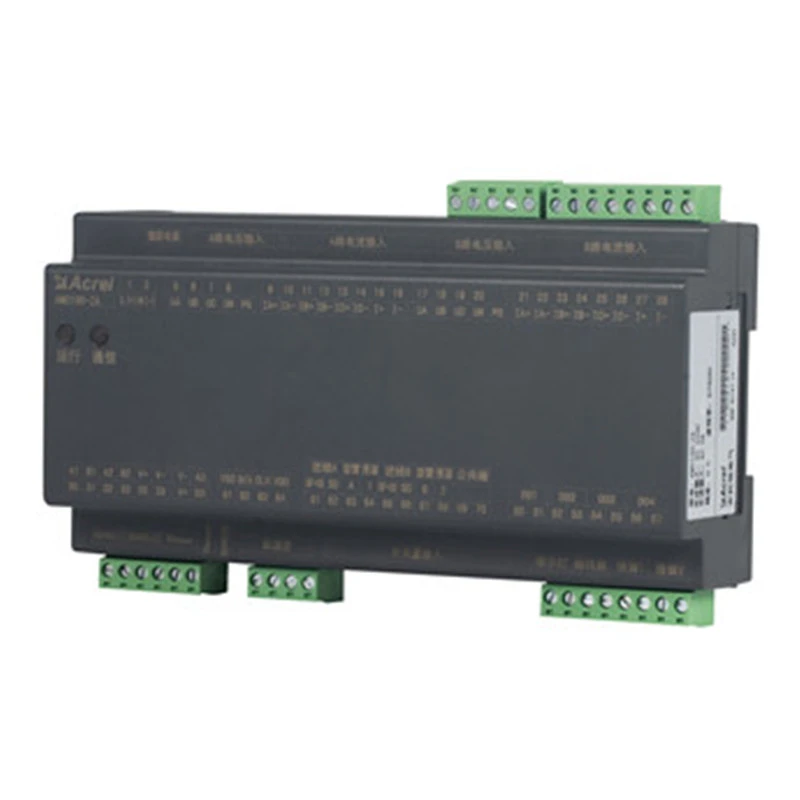

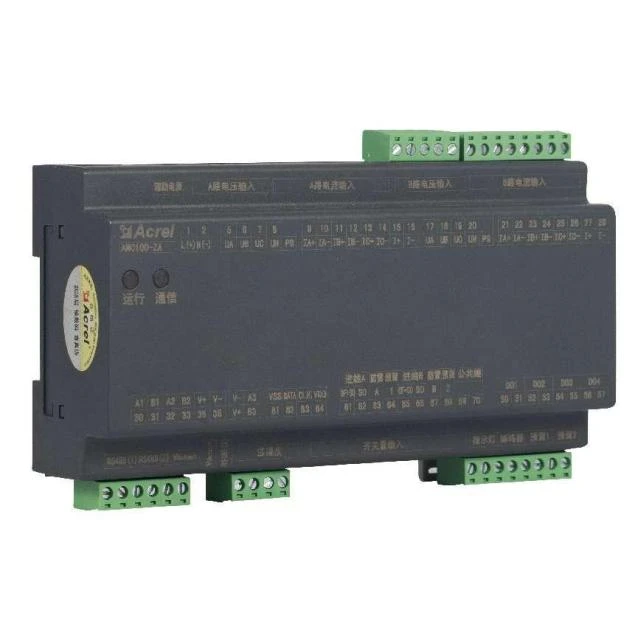

Megjelenés

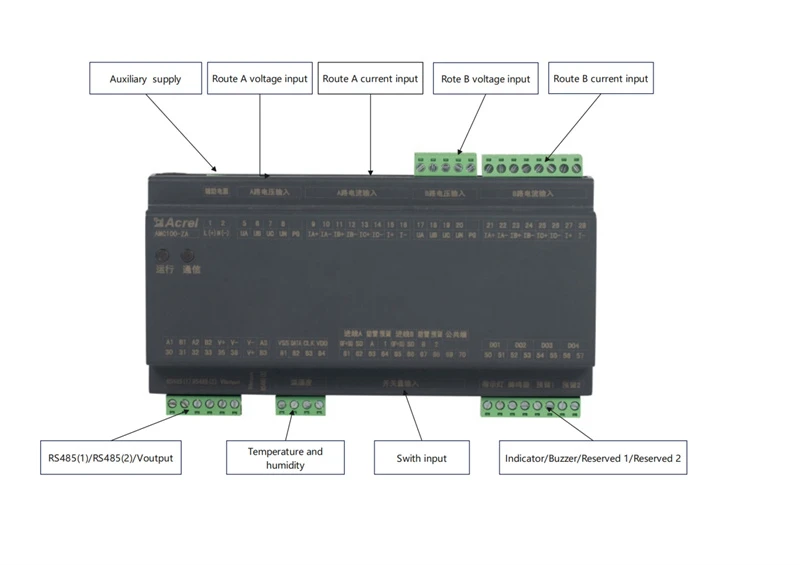

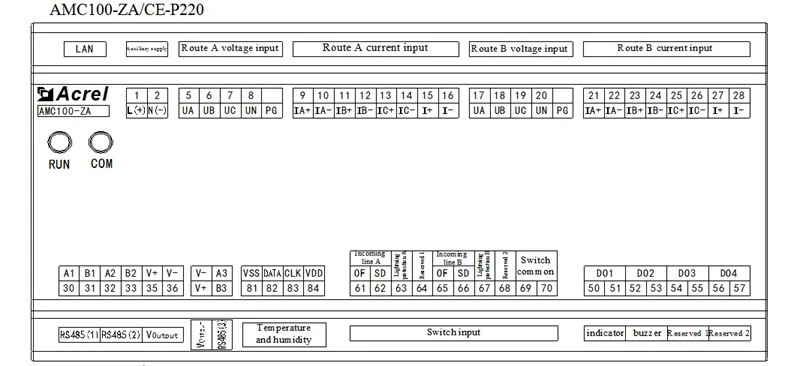

Vezeték

Paraméter

Elosztó rendszer		AC
Buszfeszültség	Névleges feszültség	220V
	Mérési tartomány	±20 százalék
	Túlterhelés	Pillanatnyi feszültség 2x/sec
Áram bejövő áramkör	Névleges	Másodlagos 5A
	Hatótávolság	0-6A
	Túlterhelés	Folyamatos 1,2-szer, pillanatnyi 10-szer/mp
Pontosság	Bejövő vonal	Feszültség/áramszint {{0}},2, aktív teljesítmény/energiaszint 0,5, meddőteljesítmény/energiaszint 1
	Hőfok	±1 fok
	páratartalom	±5 százalék
Frekvencia		AC45-65Hz
Kiegészítő tápegység		AMC100-ZA: jel a tápellátáshoz (kisebb vagy egyenlő 15 W) AMC100-ZA-P220: 220 V független tápegység AMC100-ZA-P24: DC 12-24 V független tápegység
Szigetelési ellenállás		A szigetelési ellenállás az összes kapocs és a burkolat vezető részei között legalább 100 MΩ
Kapcsolja ki a kimenetet		4 csatornás 3A 250VAC/3A 30VDC
Bemenet váltása		8 száraz csomópont
Kommunikáció		1 leválasztott RS485/Modbus-RTU a háttérrendszerhez 1 RS485/Modbus-RTU az érintőképernyőhöz 1 RS485/Modbus-RTU csatlakozás downstream modul Opcionális 1-csatorna Ethernet kommunikációs funkció
Telepítés		DIN35mm sín vagy fenéklemez beépítés

Idézet

Alak	típus	Funkció	FOB Shang Hai (USADOLLÁR)
	AMC100-ZA	Az A+B kettős háromfázisú váltakozó áramú bejövő áramkör teljes teljesítményparamétereinek felügyelete, 8 kapcsolási állapot bemenet, 4 kapcsolási állapot kimenet, 2 szivárgásfigyelés, 1 hőmérséklet és páratartalom érzékelés, 3 RS485 kommunikáció	148
	AMC-FA30	Összesen 30 ág A+B dupla váltakozó áramú aljzat és 1 RS485 kommunikáció teljes teljesítményparamétereinek monitorozása	133
	AMC-FA48	Figyelje a teljes teljesítményparamétereket összesen 48 A és B kettős váltakozó áramú aljzat és 1 RS485 kommunikációs ág teljes teljesítményén.	177
	AMC-FAK30	Figyelje a teljes teljesítmény-paramétereket és a kapcsoló állapotát összesen 30 ágban A plusz B kettős váltakozó áramú aljzat és 1 RS485 kommunikáció	177
	AMC-FAK48	Figyelje a teljes teljesítményparamétereket és a kapcsolók állapotát összesen 48 A+B dupla váltakozó áramú aljzat és 1 RS485 kommunikációs ágon	237
	AMC100-ZD	Figyeli a feszültséget, áramot, teljesítményt és elektromos energiát 2 független bejövő A+B vonalon, 8 kapcsolóbemeneten, 4 kapcsolókimeneten, 1 hőmérséklet- és páratartalom-érzékelésen és 3 RS485-ös kommunikáción	148
	AMC100-FD30	Az A és B kettős egyenáramú kimenő vonal teljes teljesítményparamétereinek figyelése összesen 30 ágban és 1 RS485 kommunikációban	133
	AMC-FD48	Az A+B kettős egyenáramú kimenő vonal teljes teljesítményparamétereinek figyelése összesen 48 ágban és 1 RS485 kommunikációban	177
	AMC100-FDK30	Figyelje a teljes teljesítményparamétereket és a kapcsolási állapotot (aktív) az A + B kettős egyenáramú kimenet 30 ága és 1 RS485 kommunikációja	177
	AMC100-FDK48	Figyelje a teljes teljesítményparamétereket és a kapcsolási állapotot (aktív) az A+B kettős egyenáramú kimenet 48 ága és 1 RS485 kommunikációja	237
