Leírás

A PZ sorozatú intelligens egyenáramú energiamérőt olyan alkalmazásokhoz tervezték, mint az egyenáramú panelek, a napenergia, a távközlési bázisállomások és a töltőportok. Ez a műszersorozat képes mérni a feszültséget, az áramot, a teljesítményt, az előre- és hátrameneti teljesítményt az egyenáramú rendszerben. Használható helyi megjelenítéshez, és ipari vezérlőberendezésekkel, számítógépekkel, mérő- és vezérlőrendszerrel csatlakoztatható.

A PZ sorozatú intelligens dc energiamérő számos külső kifogási funkcióval is rendelkezik, amelyek közül a felhasználó választhat: RS485 kommunikációs interfész, Modbus-RTU protokoll, relériasztó kimenet, digitális bemenet / kimenet. A különböző követelményeknek megfelelően a műszerfal gombjain keresztül beállíthatja az arányt, a kommunikációs paramétereket

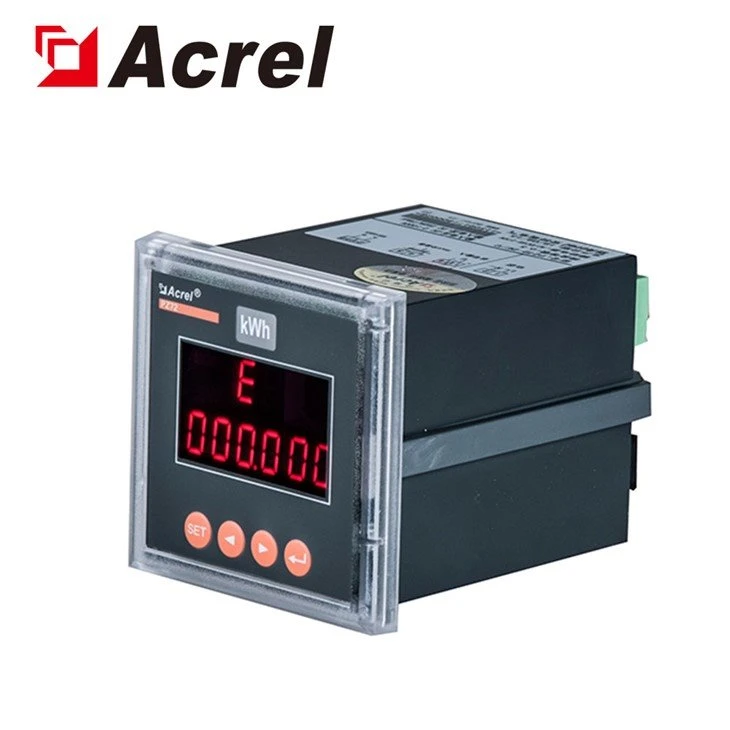

Megjelenés

A termék megfelel az elektromos járművek nem járműként történő elektromos energiamérésének nem jármű töltésére szolgáló elektromos energiamérés, Q/GDW364-2009 egyfázisú energiamérő specifikáció vonatkozó műszaki követelményeinek.

Paraméterek

Paraméterek	Érték
Bemenet	Egyenáramú feszültség	Beviteli tartomány	0~100V,0~500V,0~1000V
		Bemeneti ellenállás	≥6kΩ/V
	Egyenáram	Beviteli tartomány	0 ~ 2500A (Sönt vagy Hall érzékelő)
		Sönt	Kimenet 75mV
		Előszoba	Kimenet 0~20mA, 0~5V
		Fogyasztás	≤1mW
	Túlterhel	.2-szeres minősítés (folyamatos);10-szeres minősítés 1 másodpercre
Pontossági osztály	0,5 osztály
Puls	Feszültség és áram :750V, 300A, Alapértelmezett impulzusállandó:100imp/kWh
	Feszültség és áram :1000V, 300A, Alapértelmezett impulzusállandó:100imp/kWh
	Feszültség és áram :1000V, 200A, Alapértelmezett impulzusállandó:100imp/kWh

Funkció	Mérés Elektromos paraméterek	U, én, P
	KWh mérése	Aktív kWh (pozitív és negatív) Aktív kWh (pozitív és negatív)
	Többdíjas	Két menetrendkészlet, egy év 4 időzónára osztható, minden menetrendkészlet napi 12 idősávra állítható be, 4 sebesség (F1, F2, F3, F4 csúcsok és sík völgyek), az időszak minimális intervalluma 15 perc, és az időszak a nulla ponton keresztül állítható be. (Csak LCD folyadékkristálymérők esetén)
	Korábbi adatok rögzítése	Meg tudja számolni a történelmi elektromos energiát az elmúlt 12 hónapban (elektromos energia különböző sebességgel). (Csak LCD mérővel rendelkezik)
	Bemeneti és kimeneti funkció váltása	A PZ72 két kapcsoló kimenettel és két kapcsoló bemenettel rendelkezik. A PZ96 két kapcsoló kimenettel és négy kapcsoló bemenettel rendelkezik. A kapcsoló kimenete relé kimenet, amely képes megvalósítani a "távirányítót" és a riasztási kimenetet. A kapcsoló bemenete nemcsak a helyi kapcsolóállapot-információkat gyűjtheti és jeleníti meg, hanem a táv átviteli funkció is megvalósítható a műszer RS485-ösén, azaz a "távoli jel" funkción keresztül.
	Kijelző	LCD vagy LED
	Kommunikáció	Kommunikációs interfész: RS485, Kommunikációs protokoll:MODBUS-RTU vagy DL/T645-2007 protokoll Baud árfolyam 1200, 2400, 4800, 9600, 19200, 38400 opcionális, infravörös 1200bps sebességnél van rögzítve.
Kapcsoló	DI	Száraz érintkező bemenet, a műszer beépített tápegysége, fotoelektromos szigetelés
Kapcsoló	CSINÁL	2 relé kimenet, általában nyitott érintkezők, kapacitás 2A/30VDC vagy 2A/250VAC
Tápegység	Feszültségtartomány	85~265VAC、50/60Hz;20~60VDC;100~350VDC
Tápegység	Fogyasztás	≤2W
Szigetelési ellenállás	≥100MΩ
A teljesítményfrekvencia ellenáll a feszültségnek	3kV/1min(RMS)
Környezet	Hőmérséklet	Munka:-25°C~+65°C;tárolás:-40°C~+80°C
	Páratartalom	≤93%RH Nem páralecsapódás
	Magasság	≤ 2500m

Méretek

Vázlat	előlap mérete		a ház mérete			kivágva méret
Vázlat	szélesség	magasság	szélesség	magasság	mélység	szélesség	magasság
72 négyzet	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2
96 négyzet	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2
