Alkalmazás
Az orvosi informatikai rendszer szigetelés -felügyeleti eszköze és a hibakereső rendszer alkalmas a kórházi műtő, ICU (CCU) és más fontos helyek számára, és biztonságos helyet biztosíthat az ilyen folyamatos, megbízható áramellátási megoldásokhoz.
Szerkezet
Fő funkciók
1） Elsődleges kapcsolási rajz és mezőelosztási kijelző
2） Valós idejű adatgyűjtés és megjelenítés
3） Hiba riasztás
4 parameter Távoli paraméter beállítás és lekérdezés

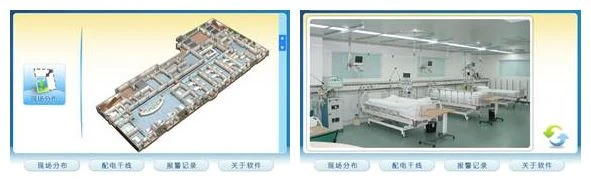

5） Grafikus kijelző
Grafikon formájában jelenítse meg a szigetelés állapotát, a terhelési állapotot és a leválasztó transzformátor hőmérsékletét minden egyes elszigetelt energiarendszerben.
Termékválasztás
1) AITR sorozatú orvosi leválasztó transzformátor
 | ◆ Szigetelő transzformátorok orvosi informatikai rendszerekhez ◆ Kettős szigetelés, elektrosztatikus árnyékoló réteg ◆ PT100 hőmérséklet -érzékelő ◆ Névleges teljesítmény: 3,15… 10KVA ◆ CE jelölés |
2） AIM-M10 Orvosi intelligens szigetelési monitor
 | ◆ Szigetelés -felügyelet orvosi informatikai rendszerekhez ◆ A leválasztó transzformátor terhelésének és hőmérsékletének ellenőrzése ◆ Az eszköz leválasztásának figyelése ◆ LED -ek: Be, Szigetelés, Túlterhelés, Túlfeszültség ◆ Egy riasztó relé kimenet ◆ Teszt gomb ◆ Egy RS485 ， MODBUS-RTU |
3） AIM-M100 Orvosi intelligens szigetelési monitor
 | ◆ Szigetelés -felügyelet orvosi informatikai rendszerekhez ◆ A leválasztó transzformátor terhelésének és hőmérsékletének ellenőrzése ◆ Az eszköz leválasztásának figyelése ◆ LED -ek: Be, Szigetelés, Túlterhelés, Túlfeszültség ◆ Két riasztás relé kimenet ◆ Teszt gomb ◆ Egy RS485 ， MODBUS-RTU |
4） AIM-M200 Orvosi intelligens szigetelési monitor
 | ◆ Szigetelés -felügyelet orvosi informatikai rendszerekhez ◆ A leválasztó transzformátor terhelésének és hőmérsékletének ellenőrzése ◆ Az eszköz leválasztásának figyelése ◆ LED -ek: Be, Szigetelés, Túlterhelés, Túlfeszültség ◆ Két riasztás relé kimenet ◆ Teszt gomb ◆ Szigetelési hiba helye ◆ RS485 (MODBUS-RTU) + CAN (egyéni protokoll) |
5） AID10 riasztó és kijelző műszer
◆ Távoli felügyelet
◆ LED jelzőfények ： Be, Szigetelés, Túlterhelés, Túlfeszültség
◆ Némítás gomb
◆ Teszt gomb
◆ Tápegység: DC24V
◆ RS485 ， MODBUS-RTU
6） AID120 riasztó és kijelző műszer
 | ◆ Távoli felügyelet ◆ LED jelzőfények ： Be, Szigetelés, Túlterhelés, Túlfeszültség ◆ Némítás gomb ◆ Teszt gomb ◆ Tápegység: DC24V ◆ RS485 ， MODBUS-RTU |
7） AID150 riasztó és kijelző műszer
 | ◆ Távoli felügyelet ◆ LED jelzőfények ： Be, Szigetelés, Túlterhelés, Túlfeszültség ◆ Némítás gomb ◆ Teszt gomb ◆ Tápegység: DC24V ◆ RS485 ， MODBUS-RTU |
8） ACLP10-24 DC tápegység
 | ◆ Tápegység az AID sorozathoz ◆ 220V AC bemenet, DC 24V kimenet ◆ Teljesen elszigetelt lineáris transzformátor ◆ Bekapcsolásjelző |
9） ASG150 jelgenerátor
 | ◆ Hibajelzés generálása ◆ L1 és L2 leválasztás észlelése ◆ LED -ek: Be, Komm, L1, L2, Hiba ◆ CAN busz, egyedi protokoll ◆ Tápegység: DC24V |
10） AIL150-4/-8 Szigeteléshiba-lokalizátor
| ◆ Szigetelési hiba helye az AC informatikai rendszerekben ◆ AIL150-4: 4 mérőcsatorna ◆ AIL150-8: 4 mérőcsatorna ◆ LED -ek: Be, Komm, L1… L8 ◆ CAN busz, egyedi protokoll ◆ Tápegység: DC24V |
Tipikus megoldás

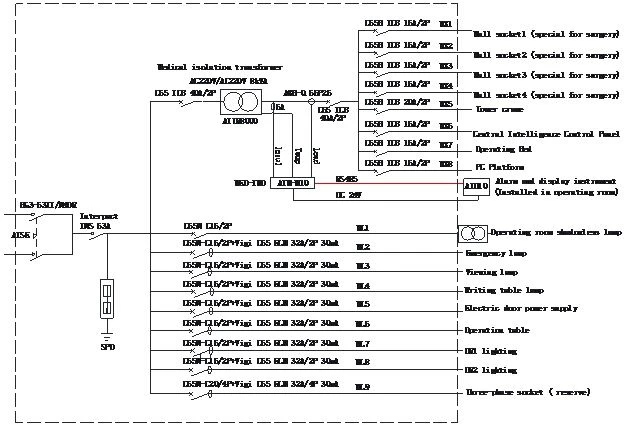

1） Négyrészes szett
2） Öt részes szett

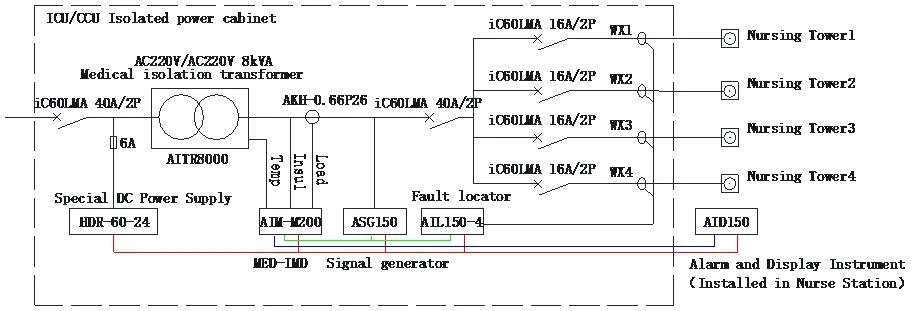

3 ven Hét darabból álló szett

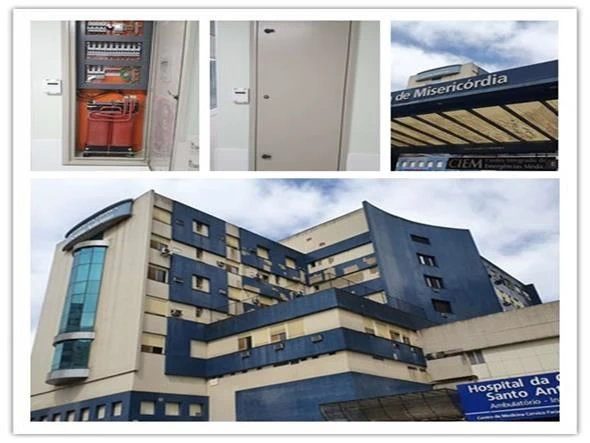

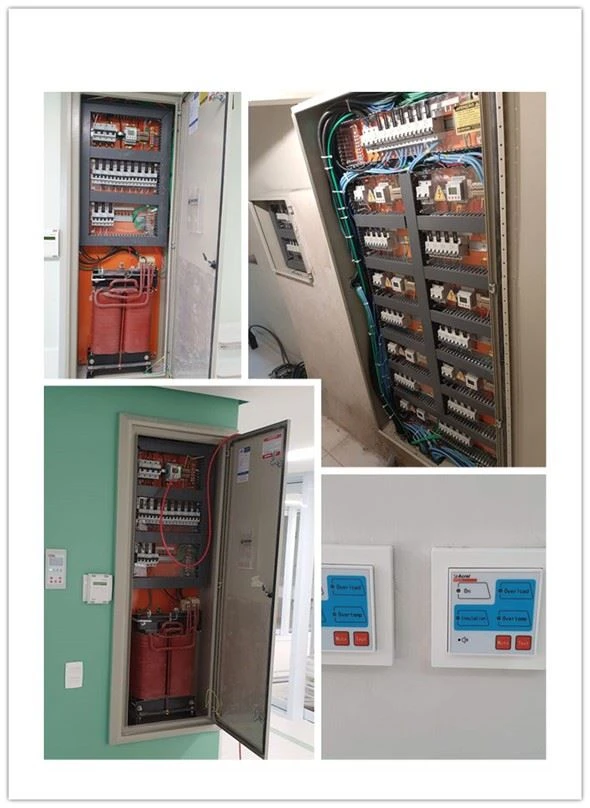

Fotók a helyszínen
