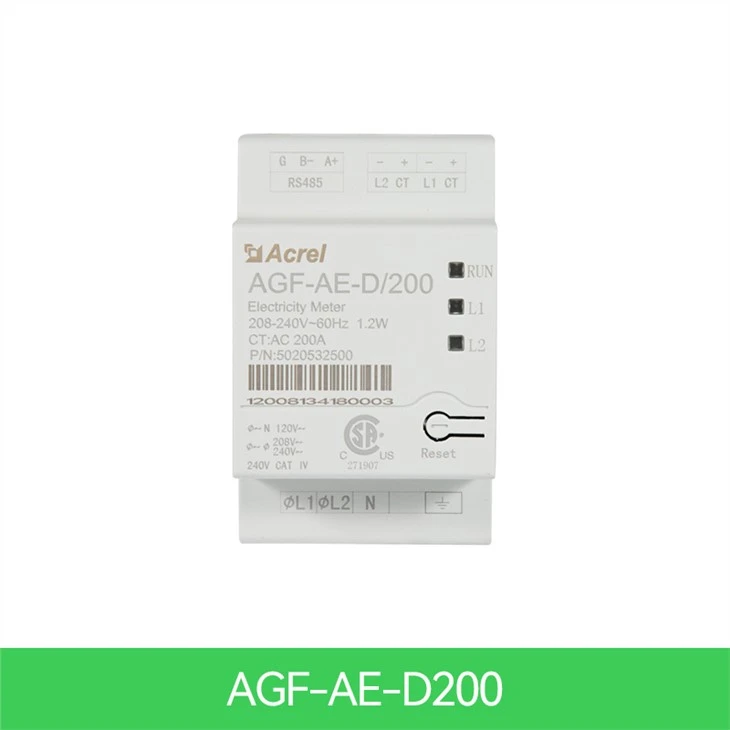

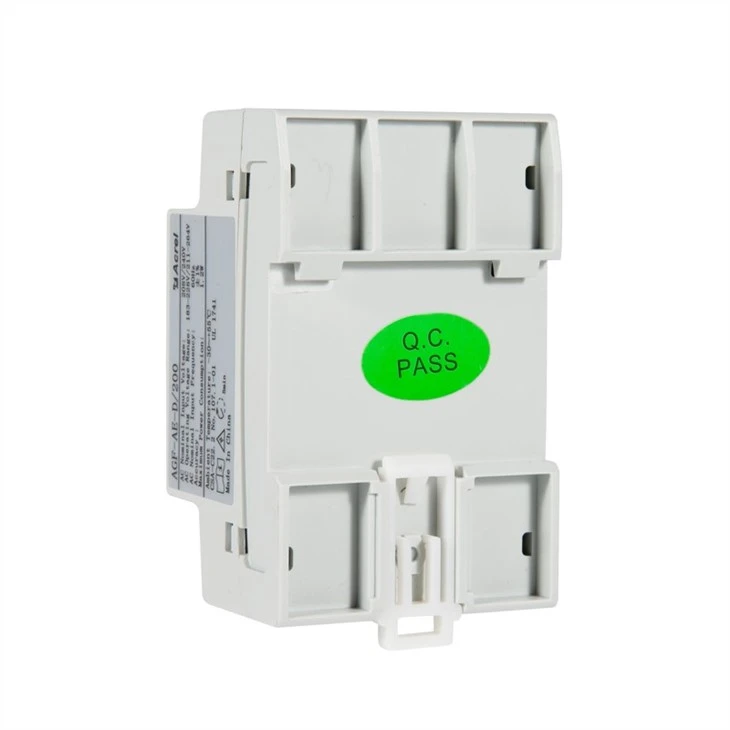

Naprendszer mérő

Egyetlen inverter rendszerben a mérő közvetlenül az inverterhez csatlakozik. Ha az inverter beépített bevételi fokozatmérővel rendelkezik (RGM; az invertert bevételi minőségű inverternek nevezik), akkor egy külső mérőt csatlakoztathat ugyanazon a buszon, mint az RGM. Az Acrel az AGF-AE-D/200 befejezte az EMC által végzett kibocsátási és sugárzott kibocsátási vizsgálati jelentést, valamint az FCC B osztályt az ipar és a lakossági számára.

Mérő elektromos szolgáltatás			Egységek
	AGF-AE-D/100	AGF-AE-D/200
Névleges feszültség-lineton	120		V
Névleges feszültség-lineto vonal	208/240		V
Kiterjesztett feszültségtartomány	88%~110%
Váltakójel frekvenciája	60		Hz
Rácsok támogatottak	L1/L2/N/PE
Energiafogyasztás	1.2		W
Kommunikáció
Mérőkommunikációs interfészek	RS 485
Válaszidő	≤1		S
Mérő pontossága
Névleges RMS áram	100	200	Egy
A CT áram 1-100%-a	±0,5	±0,5	%
Aktuális transzformátorok
A mellékelt áramtranszformátorok száma	2
Méretek	I.D:15O. D:35	70,5×54,5×39(H×W×D)	Mm
Standard megfelelőség
Biztonság	UL1741
Telepítési előírások
Méretek(H×W×D)	54,1×87,8×52		Mm
Súly	0.2		Kg
Üzemi hőmérséklet-tartomány	-30~55		°C
Relatív páratartalom (nem kondenzáció)	5-90		%
Szerelési típus	DIN-Rail, 35mm

	Pontosság AGF-AE-D/100: 100A AGF-AE-D/200: 200A Frekvencia 60 Hz Tápegység (önellátás) AC85~265V vagy DC100~350V; energiafogyasztás 10VA ≤ Bemeneti felhasználás kevesebb, mint 0,2VA
Bemeneti felhasználás Kevesebb, mint 0,2VA Méret(L*W*H) 54,1*87,8*52mm Telepítés DIN 35 mm

PV/Solar Inverter energiamérőnk egyetlen inverter rendszerben, a mérő közvetlenül az inverterhez csatlakozik. Ha az inverter beépített bevételi fokozatú mérővel rendelkezik (RGM; az inverter bevételi fokozatú inverterre utal), ügyfeleink egy külső mérőt csatlakoztathatnak ugyanazon a buszon, mint az RGM.

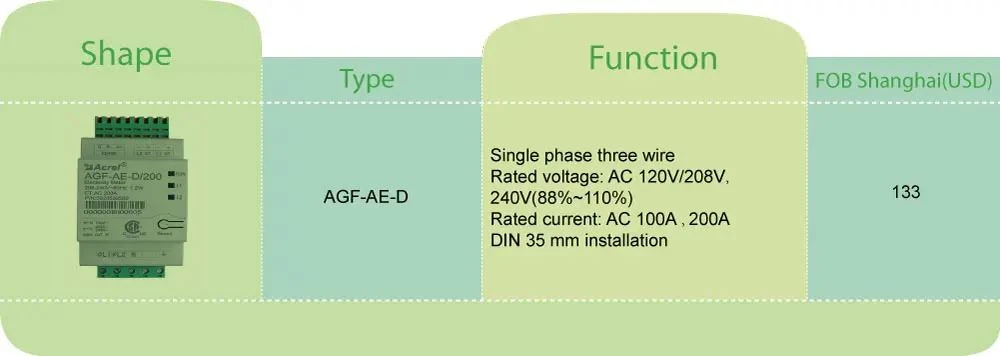

Típus	Funkció leírása
AGF-AE-D/100	1. Teljesítményszabályozás fotovoltaikus / energiatároló rendszerhez 2. Teljes teljesítménymérés, nagy sebességű adatfrissítés 3. Din Rail telepítve 4. Könnyű telepítés 2 külső osztott magáramú transzformátorsal 0-100A
AGF-AE-D/200	1. Teljesítményszabályozás fotovoltaikus / energiatároló rendszerhez 2. Teljes teljesítménymérés, nagy sebességű adatfrissítés 3. Din sín telepítve 4. Könnyű telepítés 2 külső osztott magáramú transzformátorsal 0-200A

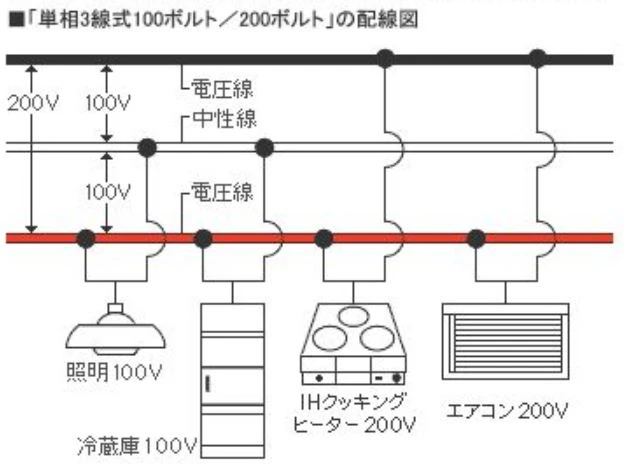

* Egyfázisú 2 csatornás 3 vezeték

* Névleges feszültség AC 120V/208V,240V(88%~110%)*Névleges áram:AC 100A

* Névleges frekvencia:60HZ

* Kommunikáció:RS485,SunSpec protokoll

* UL1741 telepített kimenet inverterek, átalakítók, vezérlők és összekapcsolási rendszer berendezések használható elosztott energiaforrások

(35mm Din Rail Install)

1. Kapcsolja ki a hálózati áramot az áramátalakítók befogása előtt.

2. Szerelje fel a CT-ket a megmérendő vezető köré. A hasított magú CD-k 3 berendezéshez használhatók a konduktor körül. Az Anylon kábelkötegelő rögzíthető a CT-felső körül, megakadályozva a véletlen nyitást.

3. Szerelje be a CT-t úgy, hogy a nyíl a rácsra mutat fogyasztás vagy exportmérés céljából.

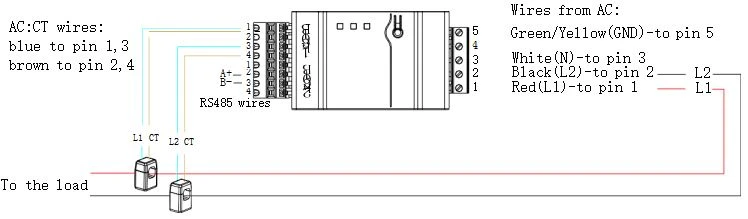

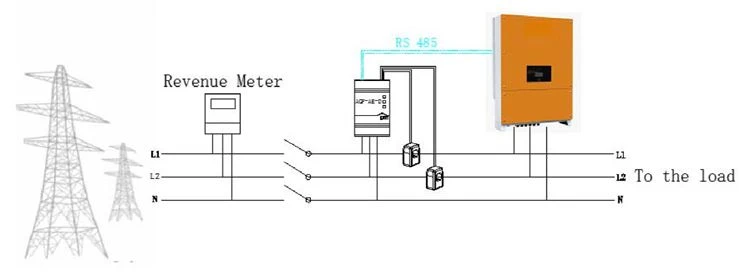

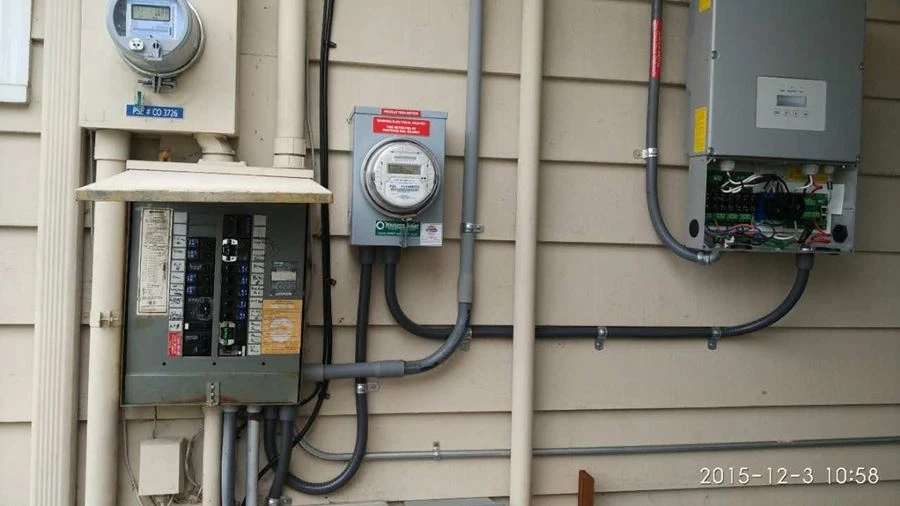

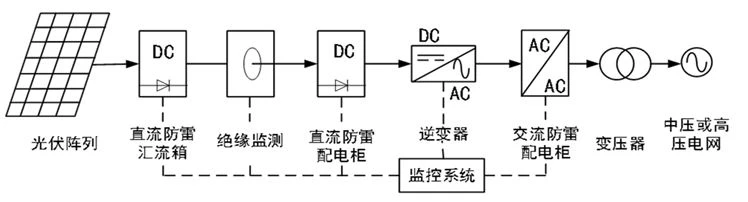

Ha a mérőt az inverterrel csatlakoztatja, olvassa el a csatlakozási diagramot.

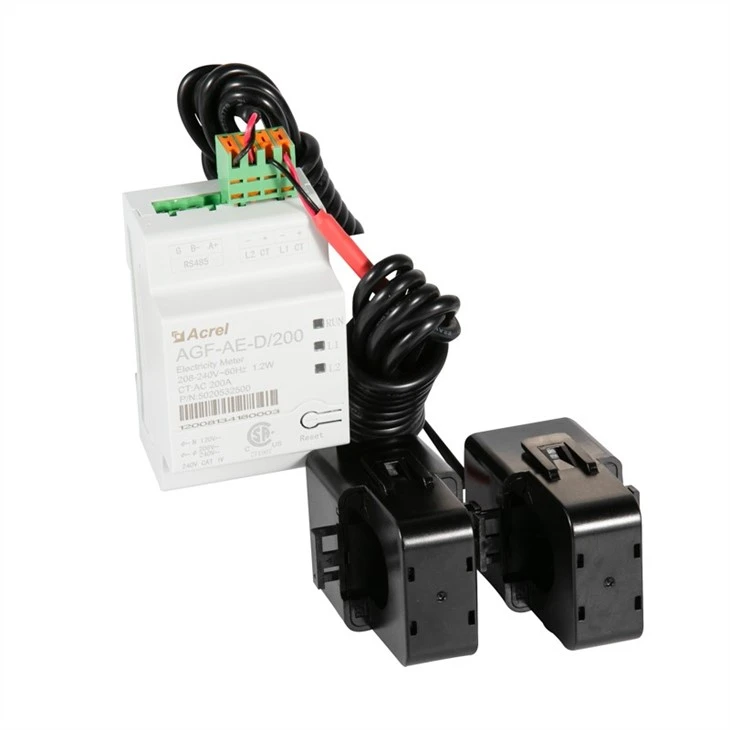

Az aktuális transzformátor a mérővel együtt van csomagolva.
