Leírás

A WH-M hőmérséklet- és páratartalom modult főként közép- és nagyfeszültségű kapcsolószekrények, kapocsdobozok, gyűrűs főegységek, doboz alállomások és egyéb berendezések belső hőmérsékletének és páratartalmának tesztelésére használják. Ez a modul speciális burkolattal rendelkezik, jó szellőző hatással, finom. megjelenés, hatékonyan védi a belső alkatrészeket, javítja az élettartamot, és megkönnyíti a telepítést és a vezetékezést.

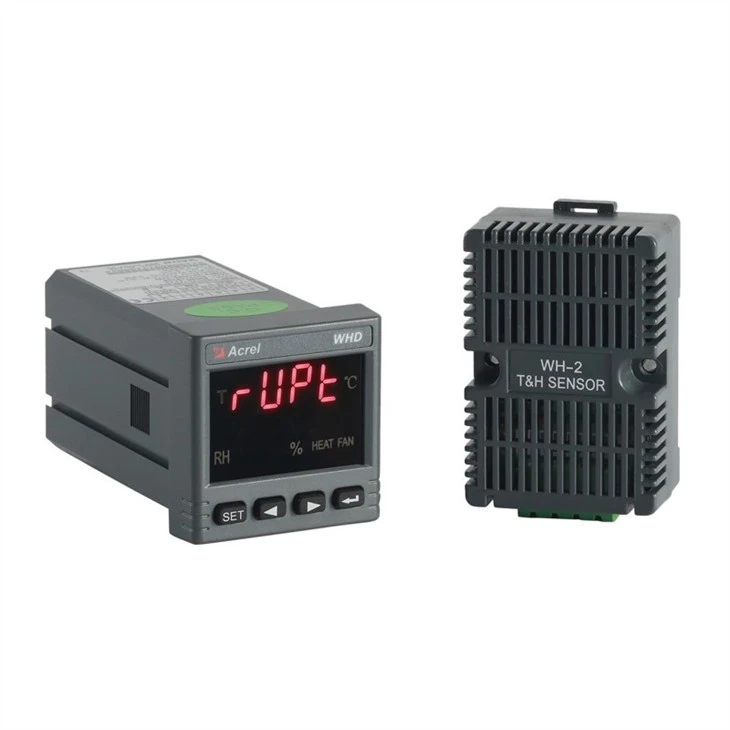

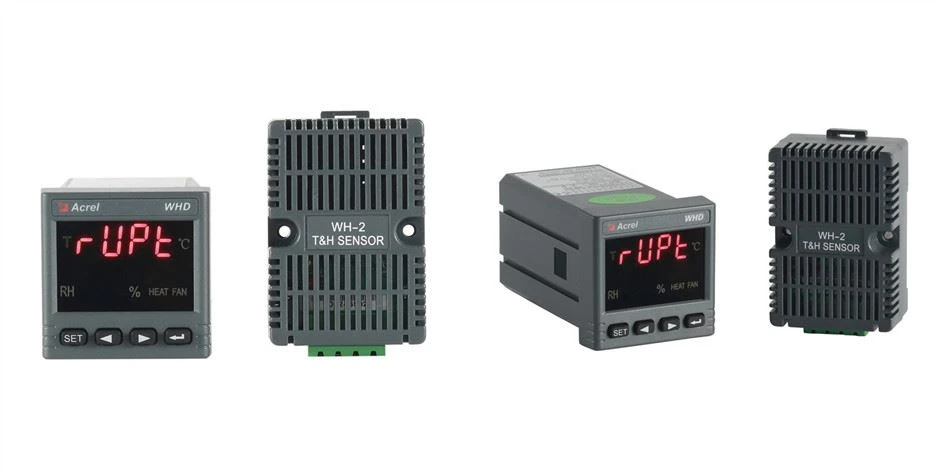

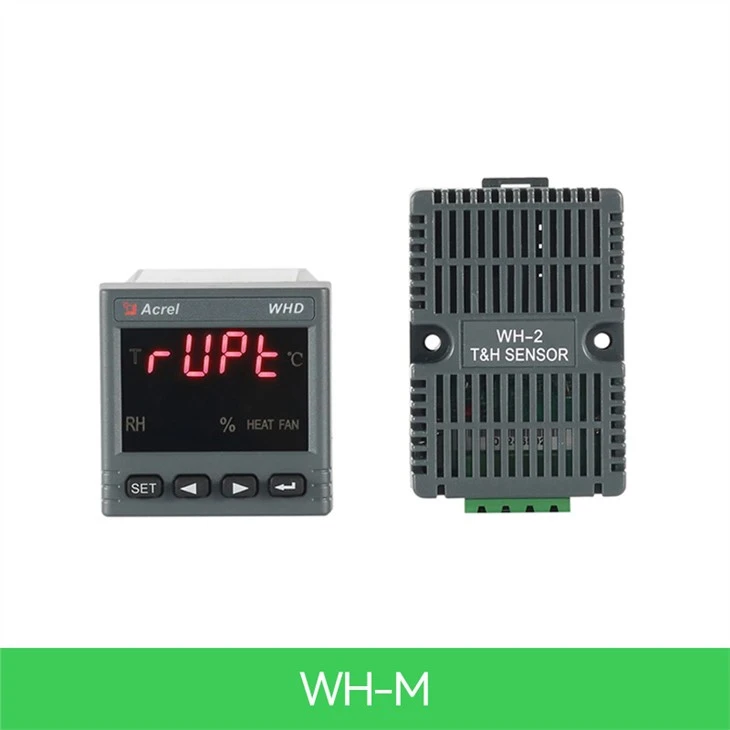

Kinézet

wh2_

Paraméterek

Műszaki paraméter		Index
Mérési tartomány	Hőfok	-40.0℃～80.0℃
Mérési tartomány	páratartalom	20％RH～95％RH
Pontosság	Hőfok	±1℃
Pontosság	páratartalom	±5％RH
Kommunikáció		RS485, (MODBUS-RTU) protokoll
Kiegészítő tápegység	Feszültség	DC 12-24V
Kiegészítő tápegység	Fogyasztás	≤0.5W
Meghibásodások közötti átlagidő		≥50000 óra
Környezet	Hőfok	-40℃～+80℃
	páratartalom	≤95％RH, Nincs kondenzáció, nincs korrozív gáz
	Magasság	≤2500 m

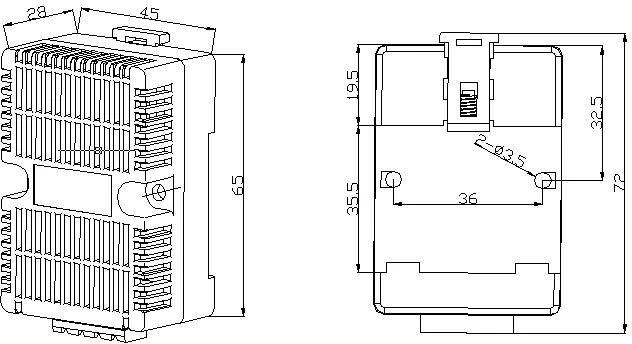

Méretek

Vezeték

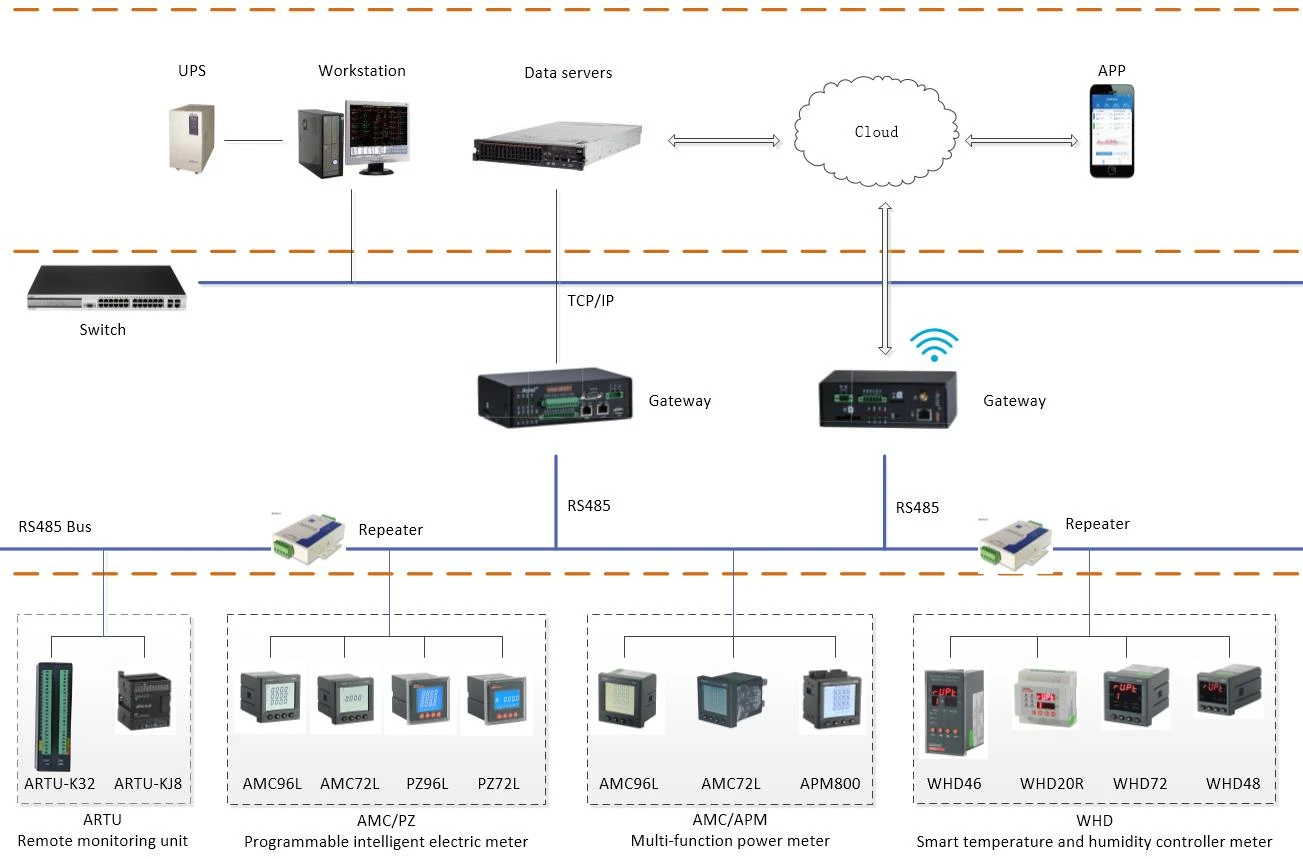

Kommunikáció áttekintése

A mérő a Modbus-RTU kommunikációs protokollt használja, amely részletesen meghatározza a konkrét adatcseréhez szükséges ellenőrző kódokat, adatsorokat stb. .Amikor a fő számítógép'jelét egy egyedi terminálhoz (slave) címezzük, a terminál válaszjelet küld a gazdagépnek történő továbbításhoz.

A MODBUS protokoll csak a gazdaszámítógép (PC, PLC stb.) és a végberendezés között teszi lehetővé a kommunikációt, de nem teszi lehetővé a független végberendezések közötti adatcserét, így az egyes termináleszközök inicializálásuk során nem foglalják el a kommunikációs vonalat, hanem csak válaszoljon a gépre érkező lekérdező jelre.
