● Alkalmazás
Az elmúlt években, a globális felmelegedésre és az üvegházhatást okozó gázok kibocsátásának okozta klímaváltozásra reagálva, a nagy országok az elektromos járművek népszerűsítésére összpontosítottak a hagyományos üzemanyaggal működő járművek helyett. A töltőcölöpök építése pedig nagyon fontos az új energiájú járművek népszerűsítésében. Ezért nagyszámú töltőcölöp -projekt jelent meg világszerte.
Az egyfázisú és háromfázisú váltóáramú, egyenáramú energiamérők megfelelnek a megfelelő IEC szabványoknak, és mindenféle váltakozó áramú és egyenáramú töltőcölöpben használhatók a töltési energia mérésének megvalósításához, és valós időben továbbíthatják az elektromos paramétereket kommunikáció útján.

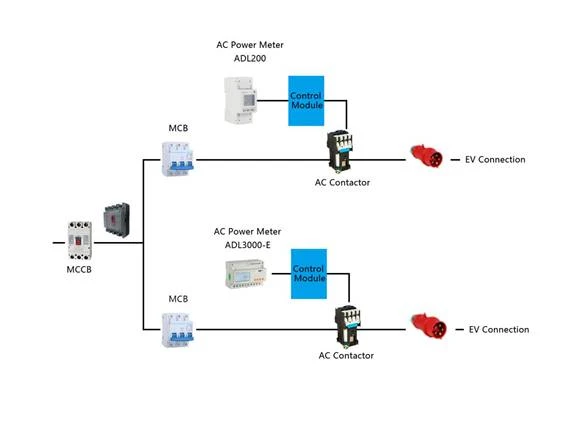

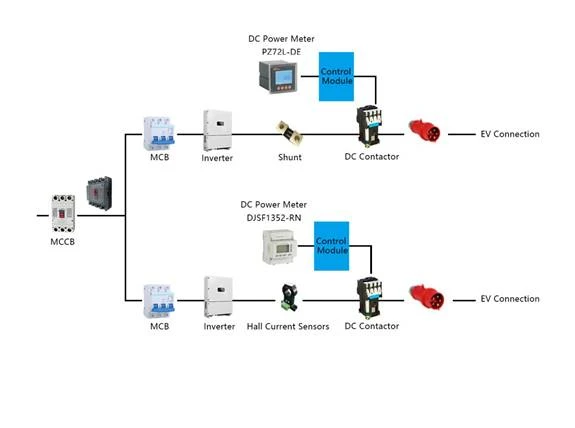

Szerkezet
Fő funkciók
Mérheti és megjelenítheti az olyan elektromos paramétereket, mint a feszültség, áram, teljesítmény, energia, és támogatja az RS485 kommunikációt és az elektromos energia impulzus kimenetet.
1. Pontosság
Energia pontosság: 0.5S osztály vagy 1. osztály
2. Opcionális konfiguráció
Opcionális több tarifa.
3. Tanúsítvány
CE vagy IEC tanúsítvánnyal.
Termékválasztás
Tétel | Alak | típus | Funkció |
Egyfázisú váltakozó áramú energiamérő |
| ADL10-E | Din sínre szerelve; egyfázisú 60A, 50/60Hz bemenet; elektromos paraméterek, például feszültség, áram, teljesítmény, energia mérése; RS485 kommunikáció (Modbus protokoll). |
| ADL100-ET | Din sínre szerelve; egyfázisú 60A, 50/60Hz bemenet; elektromos paraméterek, például feszültség, áram, teljesítmény, energia mérése; RS485 kommunikáció (Modbus protokoll). energiaimpulzus kimenet; választható több tarifa. | |
| ADL200 | Din sínre szerelve; egyfázisú 80A, 50/60Hz bemenet; elektromos paraméterek, például feszültség, áram, teljesítmény, energia stb. mérése; RS485 kommunikáció (Modbus protokoll); energiaimpulzus kimenet; választható több tarifa. | |
Háromfázisú AC energiamérő |
| ADL400 | Din sínre szerelve; háromfázisú 80A, 50/60Hz bemenet; elektromos paraméterek, például feszültség, áram, teljesítmény, energia mérése; RS485 kommunikáció (Modbus protokoll); energiaimpulzus kimenet; választható több tarifa. |
| ADL3000-E | Din sínre szerelve; háromfázisú 80A, 50/60Hz bemenet; elektromos paraméterek, például feszültség, áram, teljesítmény, energia mérése; RS485 kommunikáció (Modbus protokoll); energiaimpulzus kimenet; választható több tarifa. | |
DC energiamérő |
| PZ72 (L) -DE | Panelre szerelt, DC feszültség, áram, teljesítmény mérése; mérje az egyenáramú energiát; közvetlen csatlakozó feszültség 0-1000V; árammérés támogatja a sönt 75mV kimenetét, támogatja a 0-5V, a csarnok 0-20mA kimenetét; RS485 (Modbus protokoll) |
| DJSF1352 | Falra szerelt, DC feszültség, áram, teljesítmény mérése; mérje az egyenáramú energiát; közvetlen csatlakozó feszültség 0-1000V; az árammérés támogatja a sönt 75mV kimenetét, támogatja a csarnok 0-5V, 0-20mA kimenetét; RS485 (Modbus protokoll) | |
| DJSF1352-RN | Din-sínre szerelt, támogatja az opcionális kétcsatornás egyenfeszültséget, áramot, teljesítménymérést; mérje az egyenáramú energiát; közvetlen csatlakozó feszültség 0-1000V; árammérés támogatja a shunt 75mV kimenetet, támogatja a Hall-érzékelőt 0-5V, 0-20mA kimenet; RS485 kommunikáció (Modbus protokoll) | |
Shunt |
| AFL-T | Közös specifikáció: 300A/75mV |
Hall -érzékelő |
| AHKC | Közös specifikáció: 1000A/5V |

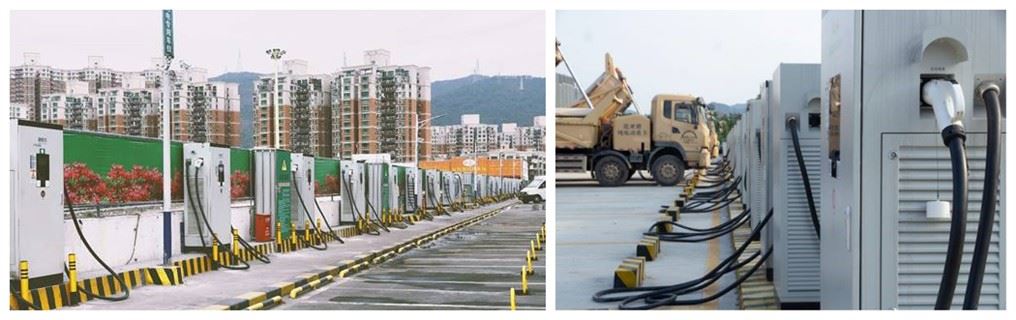

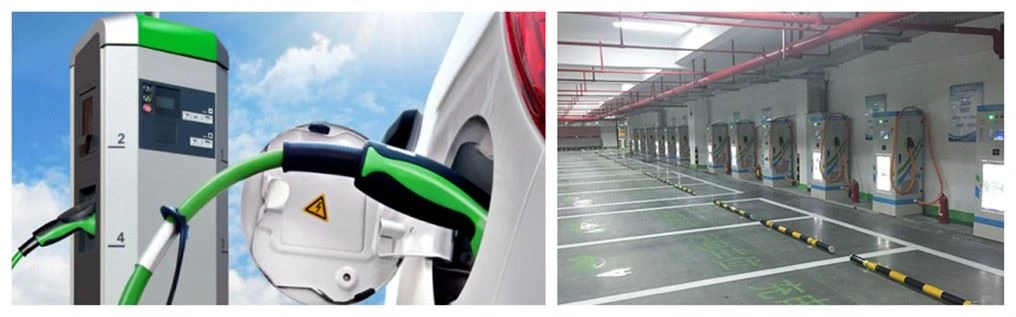

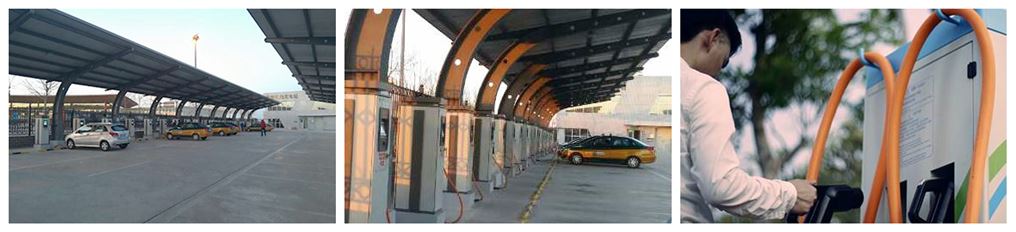

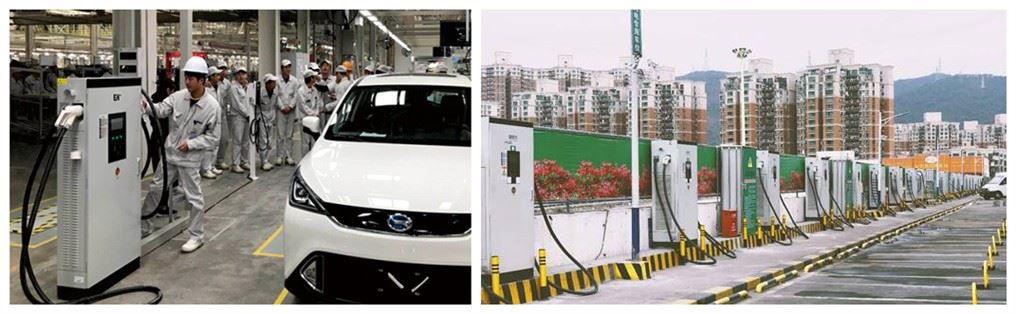

Fotók a helyszínen
